商务楼地下配电室全套电气设计施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 地下室用途:设备用房
  • 节点大样:开关柜,变压器,其它
  • 强电 设计: 供配电系统 ,配变电所,低压配电,电气照明,接地安全

附件详情

  • 1、电网设计说明
  • 2、环网柜主接线图
  • 3、环网柜基础图
  • 4、接地装置施工图
  • 5、10KV电气主接线图
  • 6、0.4KV电气主接线图
  • 7、配电室电气平、剖面图
  • 8、配电室桥架布置图
  • 9、零序电流互感器安装图

附件详情

该附件是某商务楼地下配电室全套电气施工图纸,提高新建的2栋高层商住楼和1栋2层商务楼供电需要。主要包含一台630kVA和两台160kVA干式变压器。
配电室 电气设计 包含环网柜主接线设计、接地装置施工设计、高低压电气主接线图、配电室电气平、剖面设计、配电室桥架布置等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

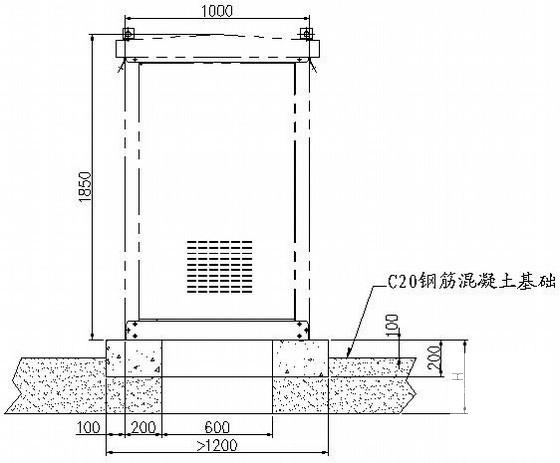

  • 配电室设计图纸 - 1
    配电室设计图纸 - 1

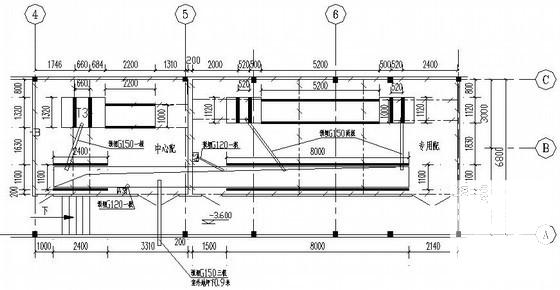

  • 配电室设计图纸 - 2
    配电室设计图纸 - 2

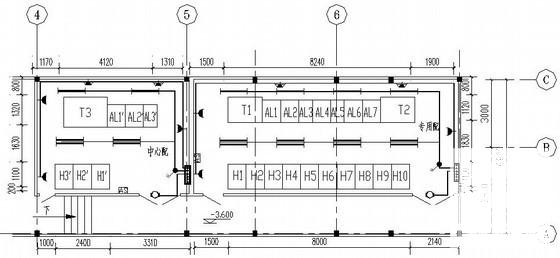

  • 配电室设计图纸 - 3
    配电室设计图纸 - 3

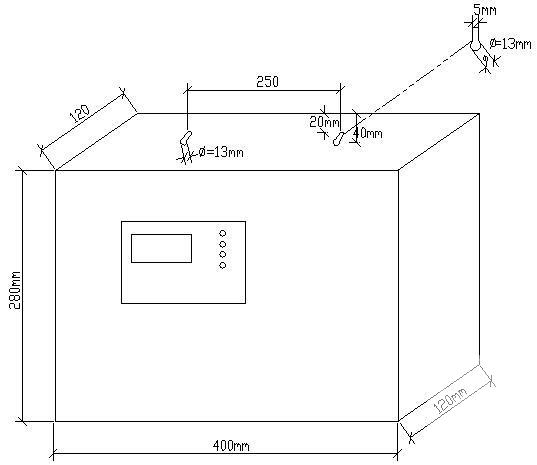

  • 配电室设计图纸 - 4
    配电室设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
