发电公司露天煤矿矿本部食堂结构图纸

附件详情

某发电公司露天煤矿矿本部食堂结构图
该资料为:某发电公司露天煤矿矿本部食堂结构图
该项目长39.85m,宽16.45m,高10.2m,建筑面积1294.4平方米,建筑体积6600立方米。建筑设计结构形式为框架结构,基础采用独立基础。
该项目抗震设防烈度为6度
该资料包含:

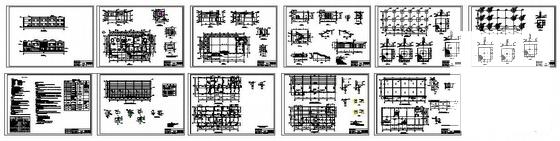

首图、平,剖面图、立面图、基础详图、梁,板配筋图、屋面檩条布置图、屋面排水及预留洞口示意图、 楼梯详图 共11张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

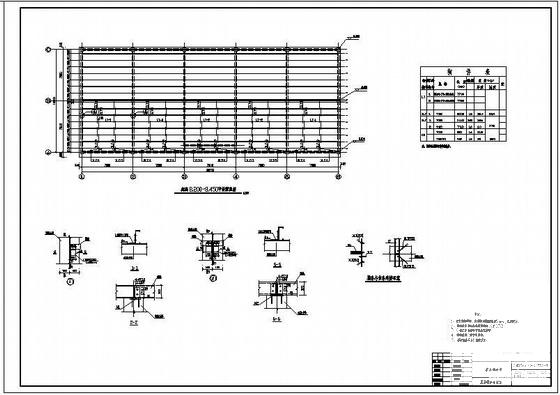

  • 发电公司露天煤矿矿本部食堂结构图纸 - 1
    第 1 张图

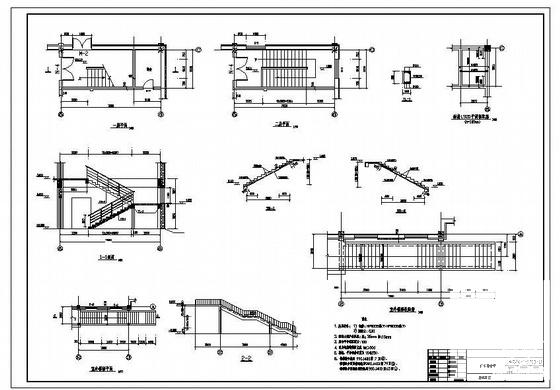

  • 发电公司露天煤矿矿本部食堂结构图纸 - 2
    第 2 张图
  • 发电公司露天煤矿矿本部食堂结构图纸 - 3
    第 3 张图
  • 发电公司露天煤矿矿本部食堂结构图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
