]钢筋砼框架结构弧形大门结构施工图纸

  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目是弧形大门项目,大门为框架结构,基础采用独立柱基础和承台桩基础,抗震设防烈度为6度。现浇钢筋砼板面,基础为钢筋砼独立柱基和承台桩基础。
该资料包含:结构设计总说明,基础结构平面图,地梁结构平面图,梁平面图,板平面图,共计8张图。

4.200梁柱平面图

8.400板平面图

11.000梁柱平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

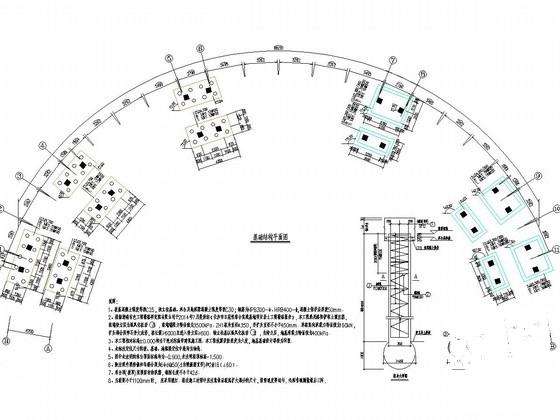

  • 框架结构钢筋图纸 - 1
    框架结构钢筋图纸 - 1

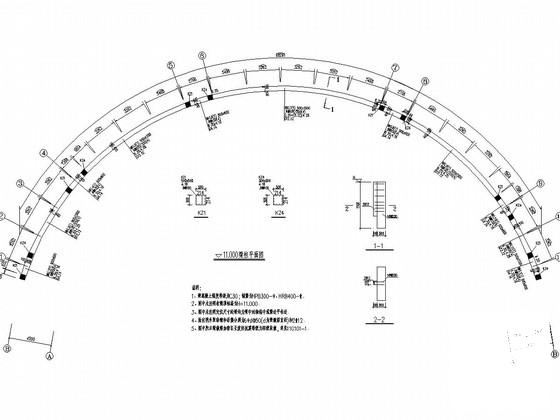

  • 框架结构钢筋图纸 - 2
    框架结构钢筋图纸 - 2

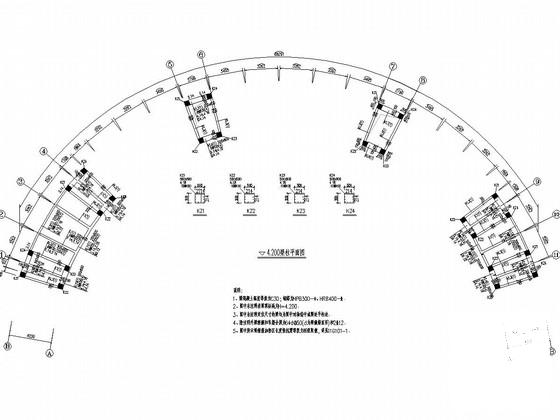

  • 框架结构钢筋图纸 - 3
    框架结构钢筋图纸 - 3

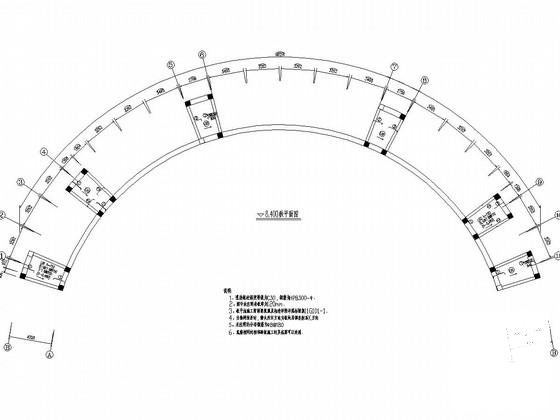

  • 框架结构钢筋图纸 - 4
    框架结构钢筋图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
