9层带局部转换层的框架剪力墙结构住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目是带局部转换层的框架—剪力墙的住宅楼,地上9层,转换层在1层,该项目采用预应力高强混凝土管桩(PHC桩)基础,基础设计等级为乙级,抗震设防烈度为6度。

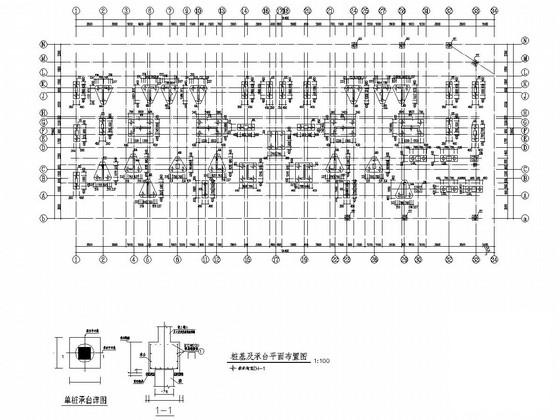

该资料包含:结设计总说明,预应力管桩设计说明,桩基及承台 平面布置图 ,地梁布置图,剪力墙柱布置图,梁、板配筋图,墙身大样图等共计13张图。
分享投稿时间:近几年

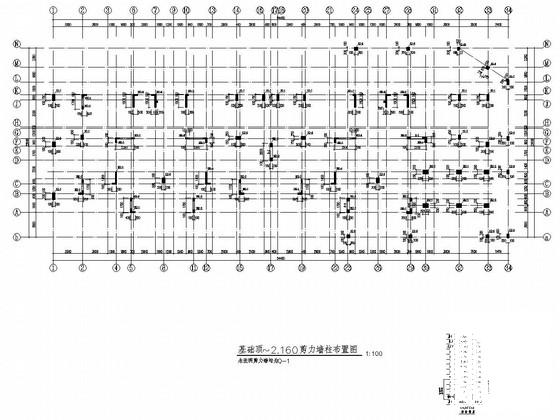

基础顶~2.160剪力墙柱布置图

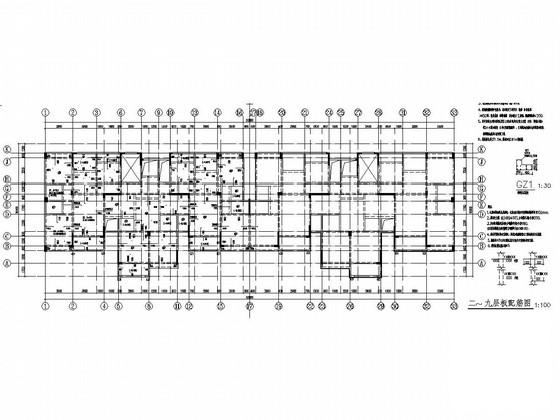

二~九层板配筋图

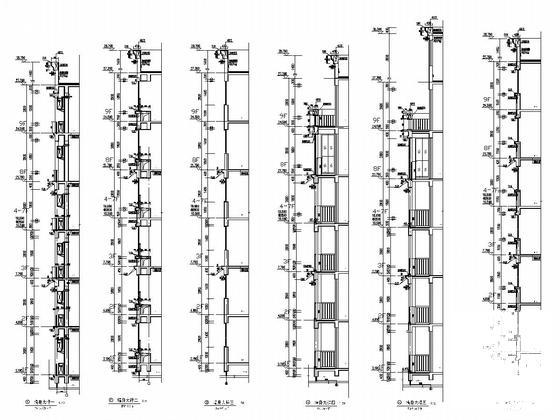

墙身大样图

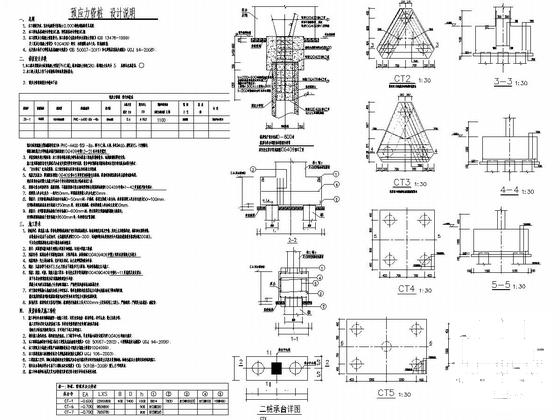

预应力管桩设计说明

二~九层梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 结构转换层施工 - 1
    结构转换层施工 - 1
  • 结构转换层施工 - 2
    结构转换层施工 - 2
  • 结构转换层施工 - 3
    结构转换层施工 - 3
  • 结构转换层施工 - 4
    结构转换层施工 - 4
  • 结构转换层施工 - 5
    结构转换层施工 - 5
  • 结构转换层施工 - 6
    结构转换层施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
