9844平米地上7层公寓式酒店电气施工图纸

  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑设计面积:9844平方米
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统

附件详情

该项目总建筑面积为9844平方米,地上七层,一层为商铺,其它层为公寓式酒店,共有两部电梯,该项目建筑高度为27.20米,耐火等级为二级。
设计范围包括:低压配电系统、 照明系统 防雷接地 系统、火灾自动报警系统、电话通信系统、有线电视系统等。

图2

图3

总缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

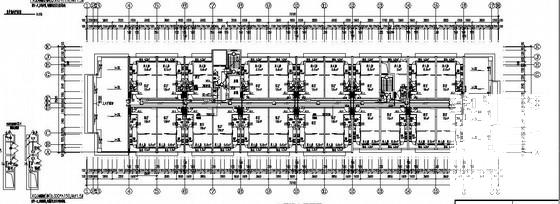

  • 酒店式公寓图纸 - 1
    酒店式公寓图纸 - 1

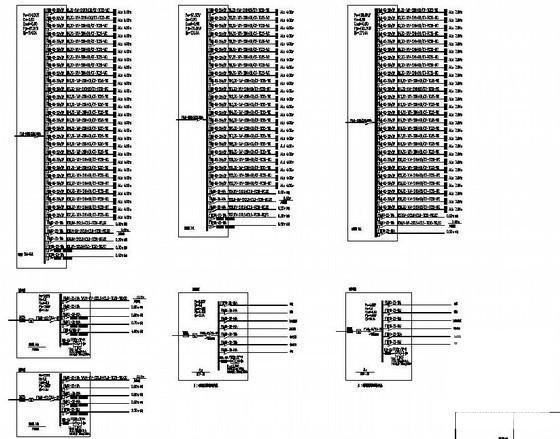

  • 酒店式公寓图纸 - 2
    酒店式公寓图纸 - 2

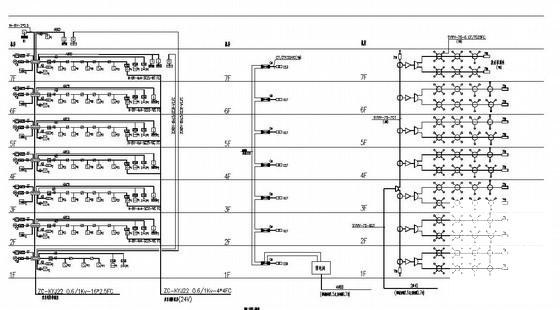

  • 酒店式公寓图纸 - 3
    酒店式公寓图纸 - 3

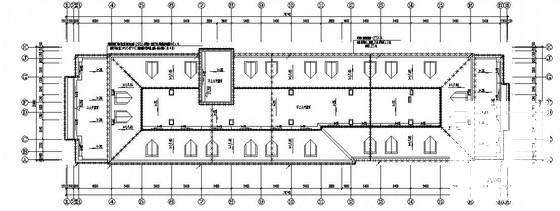

  • 酒店式公寓图纸 - 4
    酒店式公寓图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
