剪力墙结构住宅小区结构设计施工图纸

附件详情

长沙某住宅小区结构图
该资料为:长沙某住宅小区结构图
结构类型:剪力墙、框架剪力墙结构
地下室为框架剪力墙结构。
基本风压:0.40kN/平方米
基本雪压:0.45kN/平方米
该项目抗震设防烈度为6度
该资料包含:
结构设计总说明、桩基 平面布置图 、预应力管桩统一说明、墙柱结构平面图、剪力墙柱表、地下一层结构平面图、各层梁配筋图、各层楼板配筋图、屋面梁配筋图、屋面板配筋图、屋顶构架结构平面图、楼梯共30张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

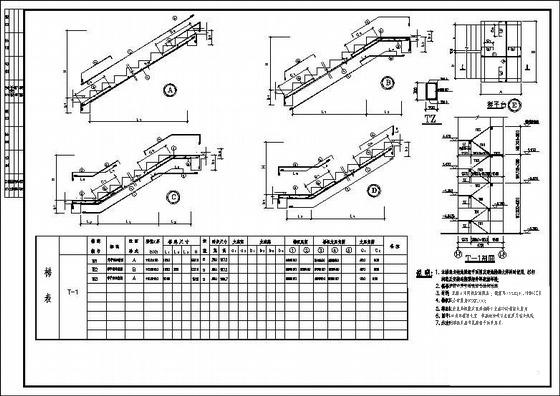

  • 剪力墙结构住宅设计 - 1
    剪力墙结构住宅设计 - 1

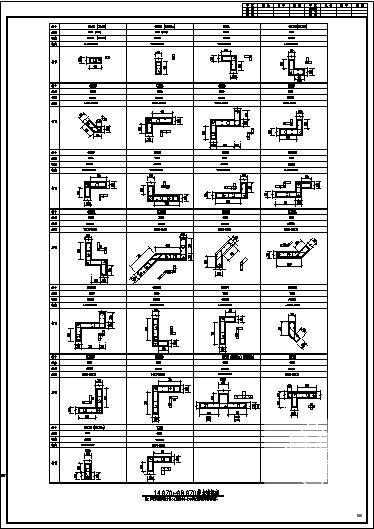

  • 剪力墙结构住宅设计 - 2
    剪力墙结构住宅设计 - 2
  • 剪力墙结构住宅设计 - 3
    剪力墙结构住宅设计 - 3
  • 剪力墙结构住宅设计 - 4
    剪力墙结构住宅设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
