面粉厂矩形混凝土麦仓立筒库施工图纸

  • 建筑类别:农业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 参考图纸:7张
  • 设计年代:近代

附件详情

该项目是陕西某面粉厂矩形星形混凝土麦仓立筒库,高35米,底部框架剪力墙结构,上部钢筋混凝土立筒仓。地基为复合地基和天然地基,基础为筏板基础。

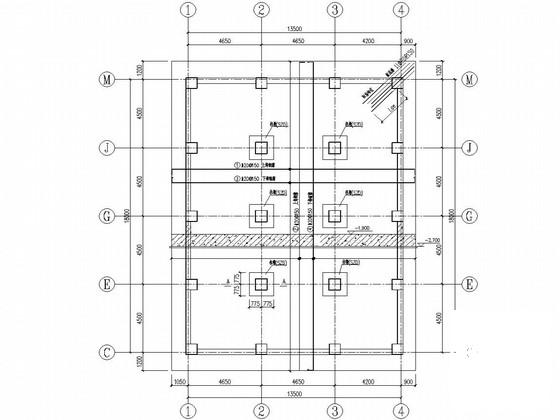

包括:基础筏板平面布置图,仓底柱、墙平面布置图,仓底梁结构平面图,仓底板结构平面图,仓壁结构 平面布置图 ,仓顶板结构平面图,仓顶板结构布置图,仓上层柱结构平面图,屋面梁结构平面图,屋面板结构平面图。共计7张图纸。
2月。

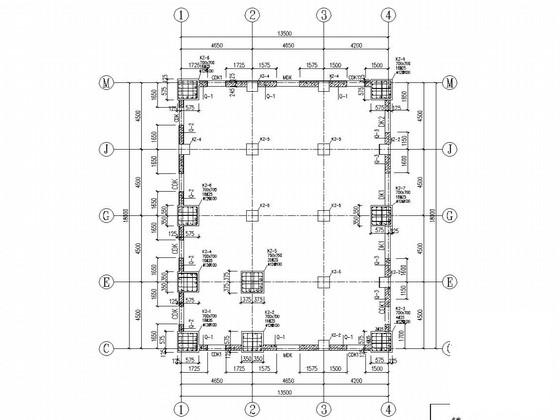

仓底柱、墙平面布置图

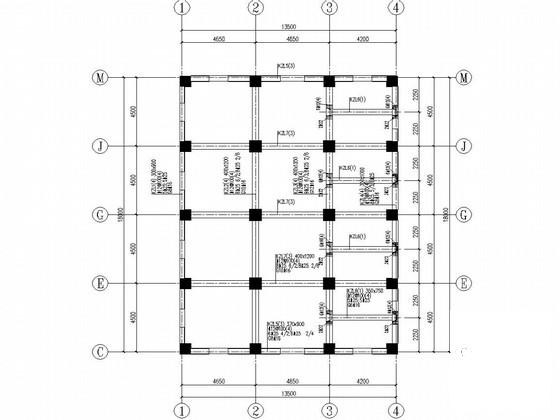

仓底梁结构平面图

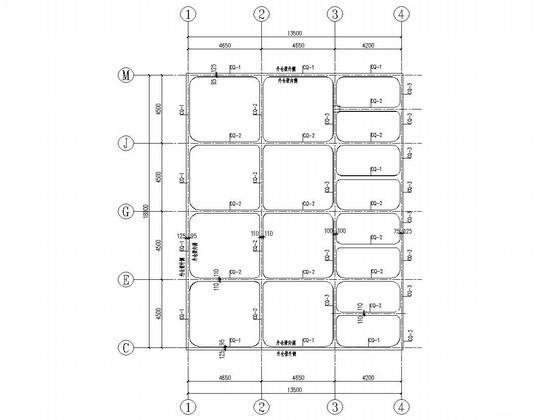

仓壁结构平面布置图

仓顶板结构平面图

仓底板结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 面粉厂图纸 - 1
    面粉厂图纸 - 1
  • 面粉厂图纸 - 2
    面粉厂图纸 - 2
  • 面粉厂图纸 - 3
    面粉厂图纸 - 3
  • 面粉厂图纸 - 4
    面粉厂图纸 - 4
  • 面粉厂图纸 - 5
    面粉厂图纸 - 5
  • 面粉厂图纸 - 6
    面粉厂图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
