2层框架结构加油站办公楼结构设计施工图纸

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 参考图纸:5张

附件详情

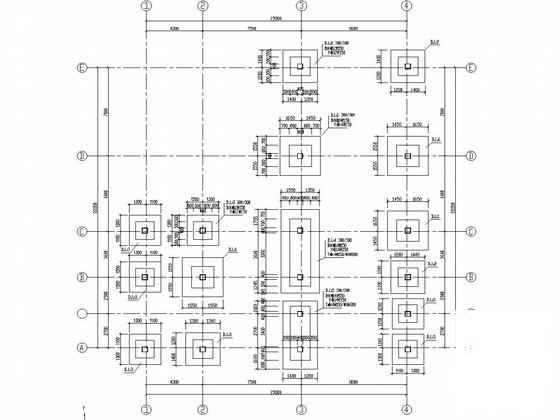

该项目是吉林某二级加油站办公楼项目,包括:基础 平面布置图 ,柱配筋图,基础联系梁配筋图,屋面板配筋图, 楼梯详图 等共计5张图。

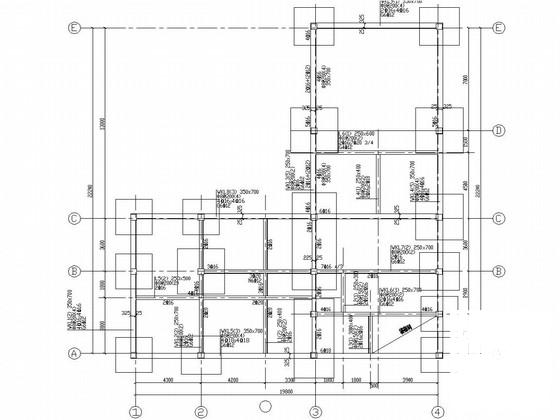

-0.200基础联系梁配筋图

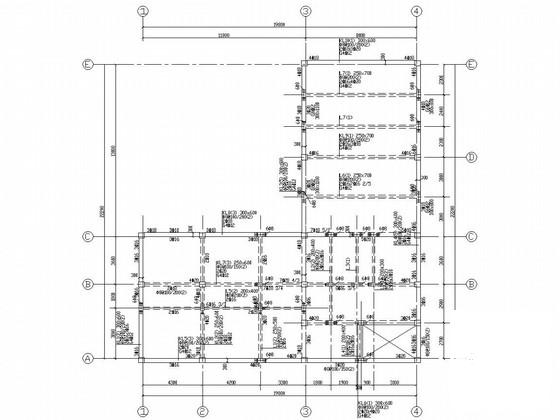

标高3.800梁配筋图

标高3.900屋面板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构加油站 - 1
    框架结构加油站 - 1
  • 框架结构加油站 - 2
    框架结构加油站 - 2
  • 框架结构加油站 - 3
    框架结构加油站 - 3
  • 框架结构加油站 - 4
    框架结构加油站 - 4
以上是部分截图,请下载附件后查看完整高清内容
