25m跨单层轻钢厂房建筑结构设计施工大样图(钢结构设计总说明)

  • 建筑类别:农业建筑
  • 厂房建筑高度类型:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:5年,25年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 结构安全等级:二级
  • 结构最大跨度:25m
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该资料包含:钢结构设计总说明,柱网布置图,屋面结构布置图,钢架支撑图,气楼大样图,GWJ-1立面图,屋面檩条布置图,墙檩布置图, 平面布置图 ,屋面布置图,立面图,彩板安装详图,建筑大样示意图等
共15张图纸

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

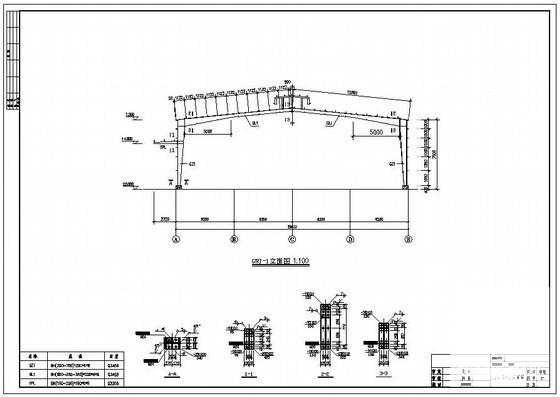

  • 单层轻钢结构厂房图 - 1
    单层轻钢结构厂房图 - 1

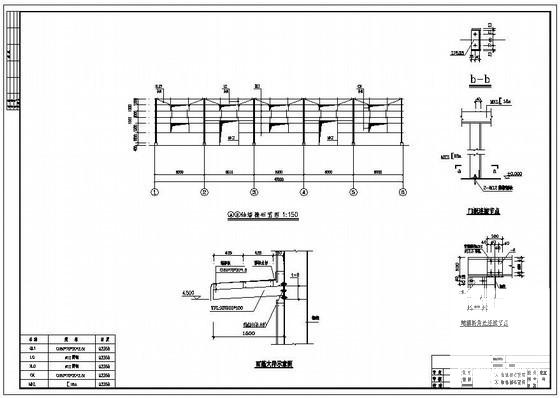

  • 单层轻钢结构厂房图 - 2
    单层轻钢结构厂房图 - 2

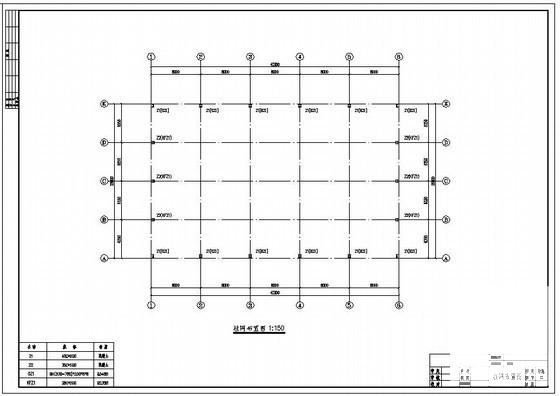

  • 单层轻钢结构厂房图 - 3
    单层轻钢结构厂房图 - 3

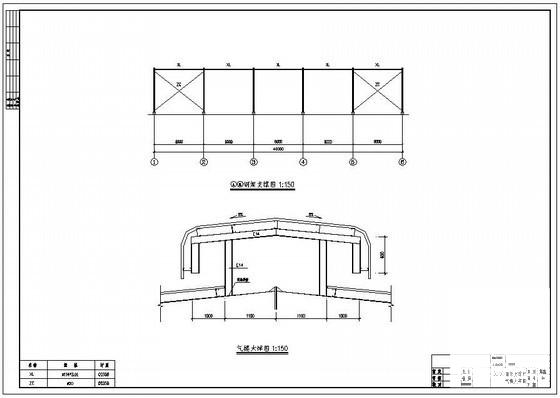

  • 单层轻钢结构厂房图 - 4
    单层轻钢结构厂房图 - 4
以上是部分截图,请下载附件后查看完整高清内容
