钢管桁架屋面结构设计施工图纸

  • 建筑类别:体育
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

某钢管桁架屋面结构设计图
该资料为:某钢管桁架屋面结构设计图
该资料包含:
钢结构部分 结构设计说明 、体育馆屋架檩条布置图、体育馆屋架下弦平面投影图、体育馆屋架上弦平面投影图、体育馆屋架平面投影图、体育馆屋架轴视图共8张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

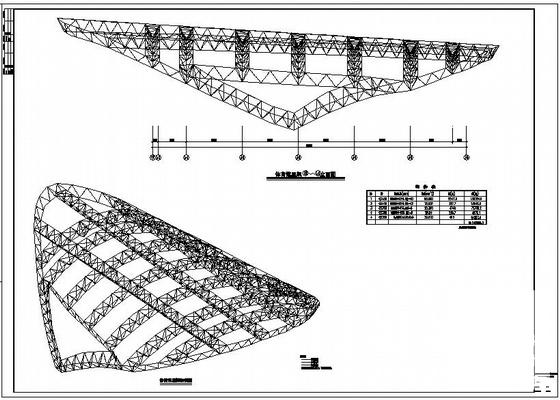

  • 钢管桁架结构施工图 - 1
    钢管桁架结构施工图 - 1

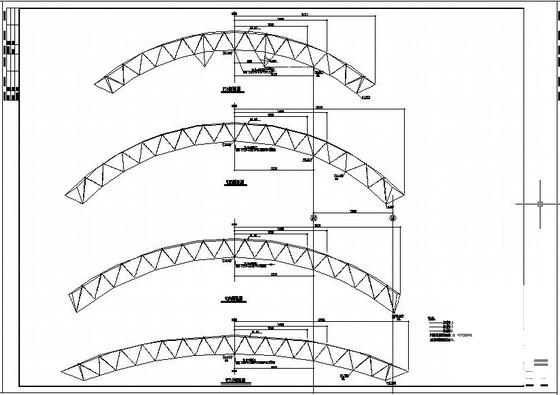

  • 钢管桁架结构施工图 - 2
    钢管桁架结构施工图 - 2

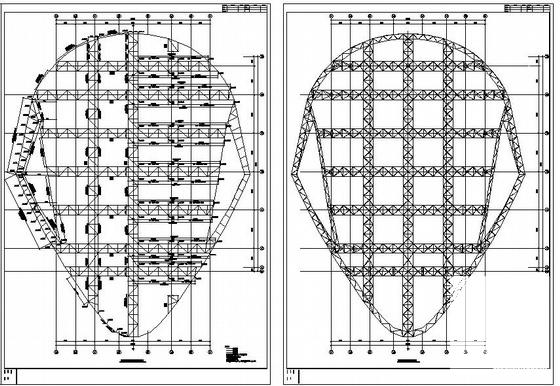

  • 钢管桁架结构施工图 - 3
    钢管桁架结构施工图 - 3
  • 钢管桁架结构施工图 - 4
    钢管桁架结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
