13000平米住宅楼小区6层宾馆电气施工图纸

  • 建筑类别:住宅,商业,娱乐,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:13000平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 负荷等级:一级
  • 接地方式:TN-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

某住宅小区宾馆电气图纸

一、项目概要
1、该项目为玫瑰庄园住宅小区会馆。地下一层,地上五层,顶层为电梯机房和水箱间,内部设有乒乓球室、棋牌室、桑拿套房、精品店、配电室、小商店、美容美发、小超市、餐厅、厨房、学习活动室、壁球室、会议室、游泳池、水泵房、消防控制室等。主体均为六层框架结构,建筑面积一万三平米左右。

2、建筑内部设置照明、动力、消防、防雷、电视、电话、网络等。共26张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

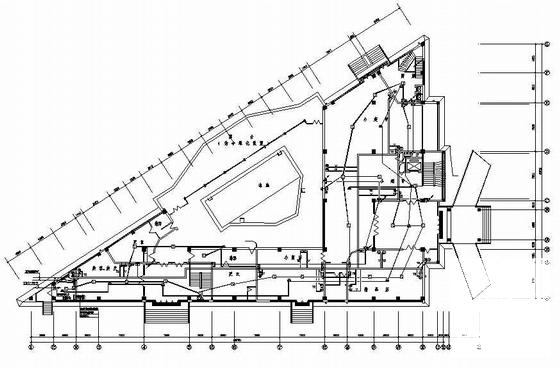

  • 宾馆电气施工 - 1
    宾馆电气施工 - 1

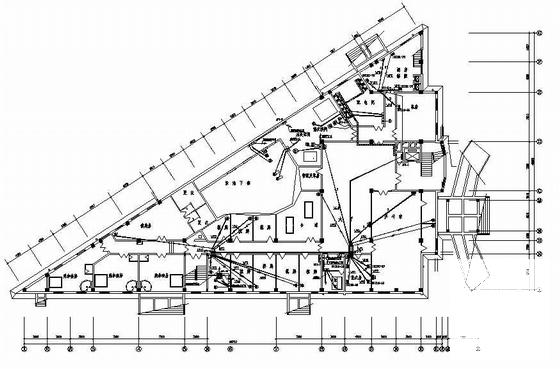

  • 宾馆电气施工 - 2
    宾馆电气施工 - 2

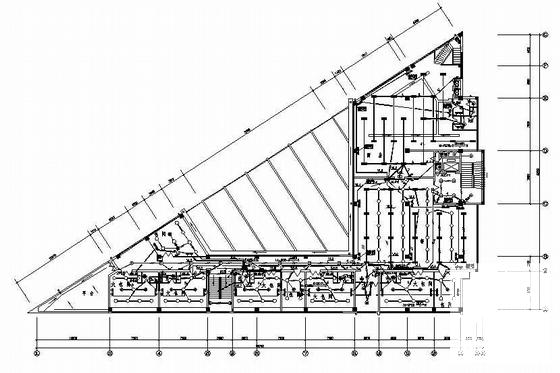

  • 宾馆电气施工 - 3
    宾馆电气施工 - 3

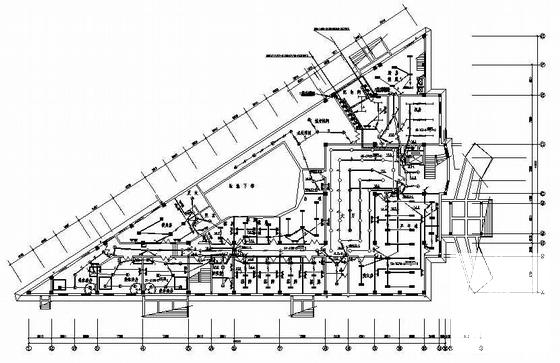

  • 宾馆电气施工 - 4
    宾馆电气施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
