玻璃幕墙，玻璃雨蓬，椎形采光顶结构设计施工图纸

附件详情

某玻璃幕墙，玻璃雨蓬，椎形采光顶结构设计图
该资料为：某玻璃幕墙，玻璃雨蓬，椎形采光顶结构设计图
点式玻璃雨篷：
建筑设计结构形式：轻钢结构点式雨篷。
材料配置：选用200-100×100×6×8变截面工字钢，钢材表面防腐处理。玻璃选项用8+1.54+8钢化夹胶玻璃。250系列驳接系统
装饰部分：立面分格图
采光顶：
建筑设计结构形式：轻钢结构
材料配置：玻璃选项用（6+1.52+6+12+6）mm中空钢化夹胶玻璃。
采光顶主龙骨选项用200×100×6矩形空心型钢，次龙骨选项用120×80×4.5矩形空心型钢。钢材表面防腐处理。
基本风压：0.65Kn/平方米
抗震设计烈度：8度
该资料包含：

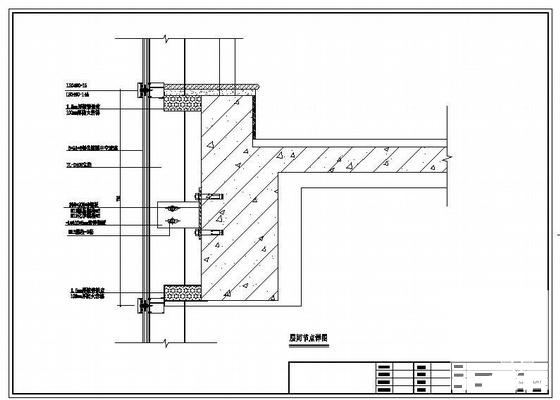

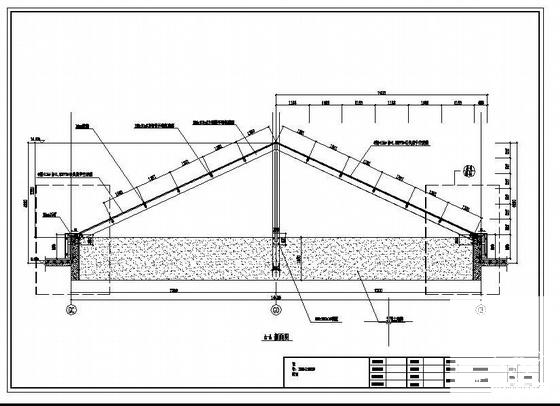

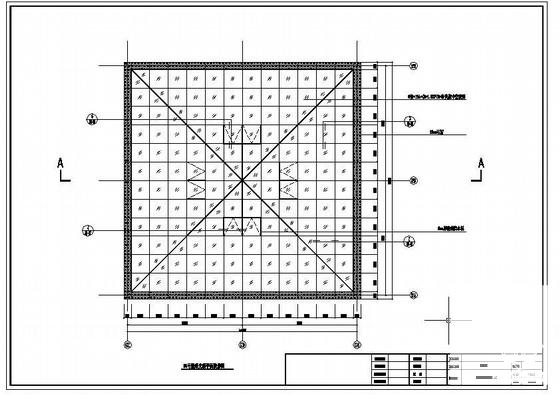

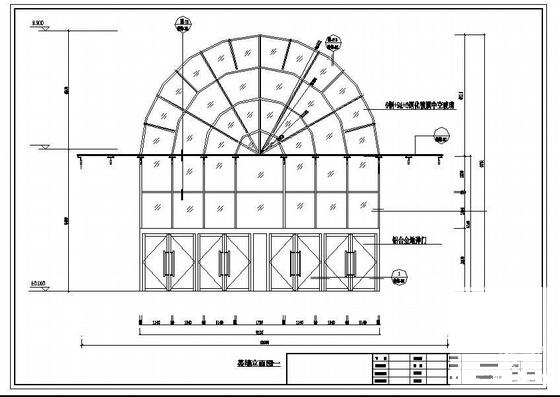

设计说明、采光顶平面投影图、采光顶平面龙骨布置图、剖面图、 节点详图 、平面投影图、平面龙骨布置图、雨蓬平面图、雨蓬结构平面图、雨蓬剖面图、半圆形玻璃幕墙立面图、幕墙立面、明框幕墙横向剖面图、开启扇横向剖面图、顶部上收边 节点图 、明框幕墙侧向收边 节点图 、防雷 节点详图 共30多张图纸。
