技术专用楼外墙背栓幕墙结构设计施工图纸

  • 建筑类别:办公
  • 图纸设计深度:施工图
  • 抗震设防烈度:7度抗震
  • 参考图纸:18张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,石材幕墙

附件详情

南京某技术专用楼外墙背栓幕墙结构设计图
该资料为:南京某技术专用楼外墙背栓幕墙结构设计图
该资料包含:
设计总说明、标准窗垂直 节点图 、背栓连接 节点图 、垂直 节点图 、石材水平节点图、铝合金窗水平节点图、标准窗水平节点图、顶部标准节点图、标准垂直节点、沉降缝构造节点大样、幕墙防火节点大样、裙楼条形窗及石花纵剖节点、女儿墙石材节点图、90°阴角节、90°阳角节点共18张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

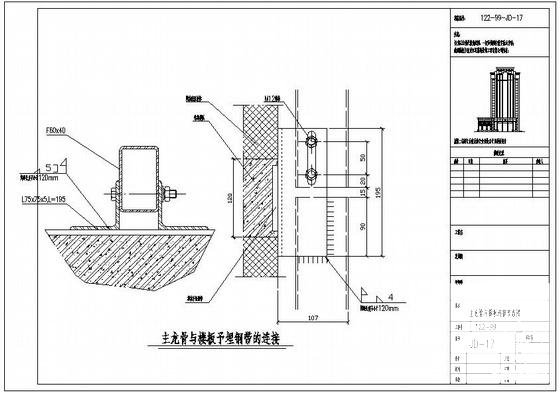

  • 幕墙设计施工图 - 1
    幕墙设计施工图 - 1
  • 幕墙设计施工图 - 2
    幕墙设计施工图 - 2
  • 幕墙设计施工图 - 3
    幕墙设计施工图 - 3
  • 幕墙设计施工图 - 4
    幕墙设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
