斜拉-立体管桁架看台罩棚结构深化设计施工大样图

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构,桁架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:13张

附件详情

罩棚 结构设计说明 、结构 平面布置图 、正立面布置图、ZHJ大样图、檩条布置图、钢柱柱脚节点、GZ钢柱节点、檩条及拉条节点、拉索节点、钢柱与桁架的连接节点共13张图纸。

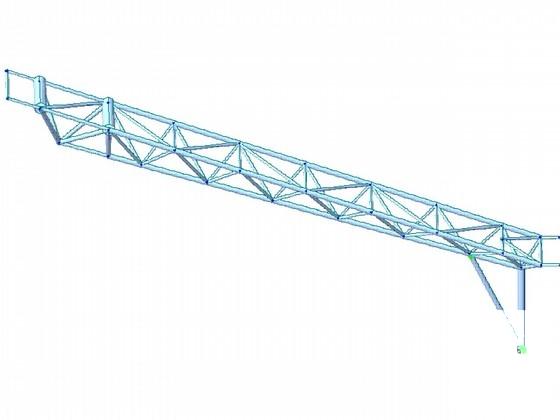

HJ轴侧图

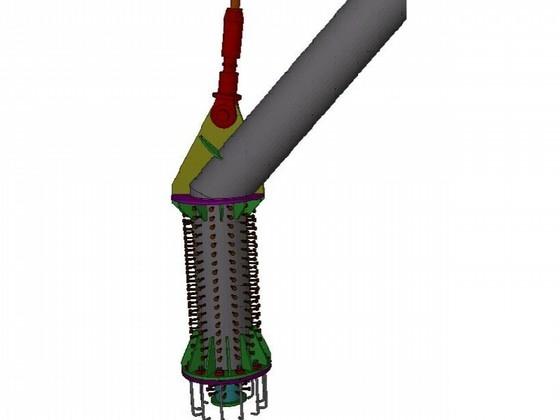

3D视图

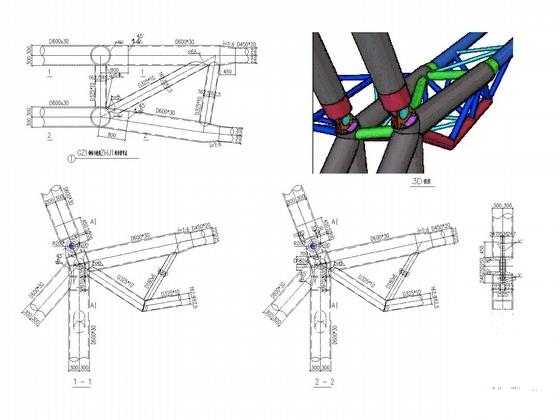

钢柱与桁架的连接节点

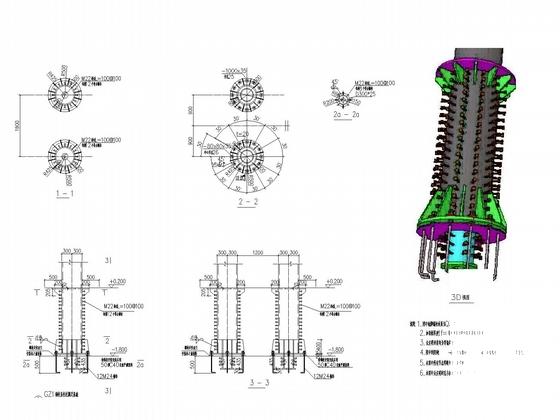

钢柱柱脚节点

M24锚栓详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 管桁架结构施工 - 1
    管桁架结构施工 - 1
  • 管桁架结构施工 - 2
    管桁架结构施工 - 2
  • 管桁架结构施工 - 3
    管桁架结构施工 - 3
  • 管桁架结构施工 - 4
    管桁架结构施工 - 4
  • 管桁架结构施工 - 5
    管桁架结构施工 - 5
  • 管桁架结构施工 - 6
    管桁架结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
