大型项目施工用电变配电系统施工图纸

搜索更多资源
  • 建筑类别：住宅
  • 图纸设计深度：施工图
  • 参考图纸：25张
  • 设计年代：近代
  • 节点大样：开关柜,变压器,其它
  • 接地方式：TN-S
  • 项目所在地：四川
  • 强电 设计： 供配电系统 ,配变电所,继电保护,电气控制

附件详情

  • 1、 电气设计 说明
  • 2、高压一次系统图
  • 3、箱式变电站高、低压一次系统图
  • 4、拉线安装图
  • 5、终端杆设备接线图
  • 6、交流电流电压回路原理接线图
  • 7、进线保护监控控制回路原理图
  • 8、进线保护监控端子接线图
  • 9、变压器低压总进线柜二次电气原理图
  • 10、高压配电站平面、断面及接地图
  • 11、高压配电站基础图
  • 12、线路改造示意图

附件详情

该附件是大型项目施工用电变配电系统施工图纸，总共25张。该项目新建高压配电站（户外箱式一进四出分支箱）和1台630KVA箱式变电站及2台315KVA箱式变电站。
电气设计包含高压系统图设计、箱式变电站高低压一次系统、安装示意图设计、二次控制原理图设计、配电站基础示意图等。

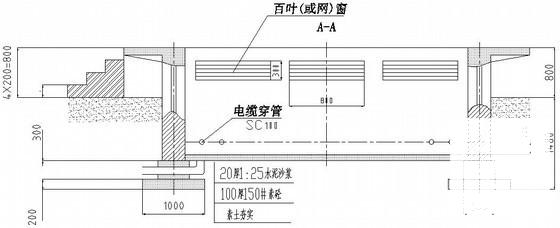

电缆穿管示意图

高压配电站断面图

变压器低压总进线柜二次控制原理图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 配电系统施工 - 1
    配电系统施工 - 1
  • 配电系统施工 - 2
    配电系统施工 - 2
  • 配电系统施工 - 3
    配电系统施工 - 3
  • 配电系统施工 - 4
    配电系统施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
