轨道交通35KV变电站电气施工图纸平面图及系统图

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 节点大样:防雷接地,配电箱
  • 防雷等级:第二类
  • 项目所在地:上海
  • 强电设计:配变电所,电气照明,接地安全
  • 弱电设计:火灾自动报警系统
设计详细说明:该项目为 上海轨道交通35KV变电站 电气施工图
1.35KV电源进线:
本站电源进线共有二路(1#线,2#线),各为35KV电缆引入经电缆夹层引至35KV开关室
2. 35KV变压器:
35KV/10.5KV变压器采用有载调压,容量为2台12500KVA
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

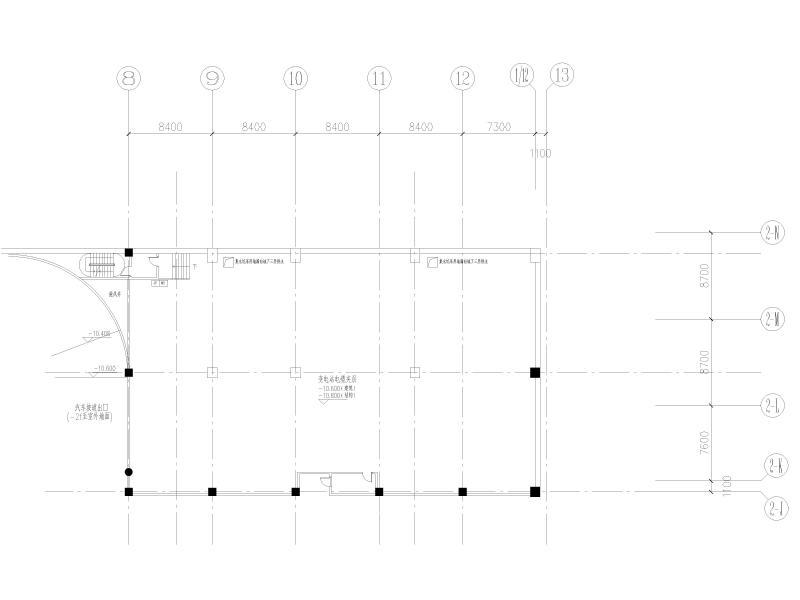

  • 35kV变电站电缆层动力平面
    35kV变电站电缆层动力平面

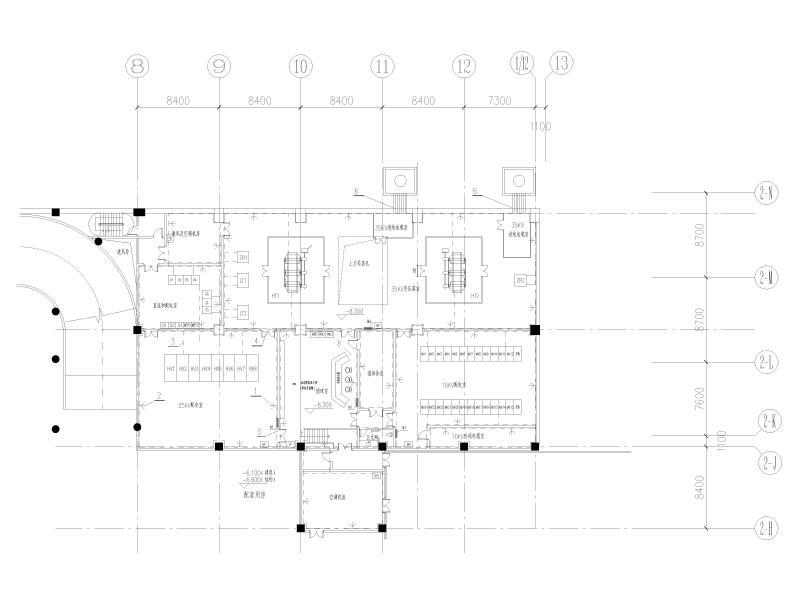

  • 35kV变电站接地平面图
    35kV变电站接地平面图

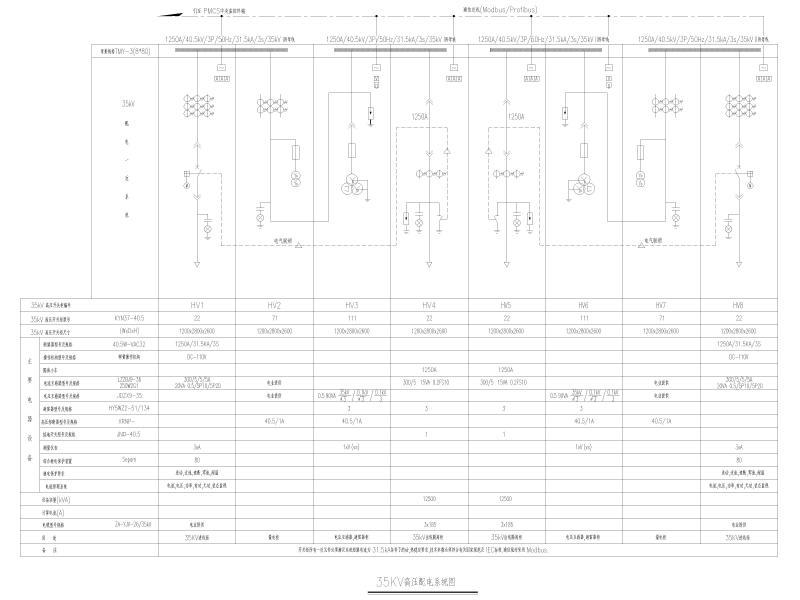

  • 35KV高压配电系统图
    35KV高压配电系统图
以上是部分截图,请下载附件后查看完整高清内容
