高层住宅强弱电施工图纸平面图及系统图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：17,870.32平方米
-
建筑地上层数：28层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
地下室用途：车库,设备用房
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：河北
该附件为河北保定高层住宅强弱电施工图，设计范围包括：
1
低压配电系统；
2.
照明及应急照明系统；
3.
电力、空调配电系统；
4.
防雷与接地系统；
5.
综合布线系统(语音、数据、通讯)；
6.
有线电视系统；
7.
多功能访客非可视对讲及防入侵报系统；
8.
火灾自动报警及控制系统；
9.
漏电火灾报警监测系统；
10.
保安监控及门禁管理系统；
11.
车库管理及地下室无线通讯信号覆盖系统。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
消防平面图 -

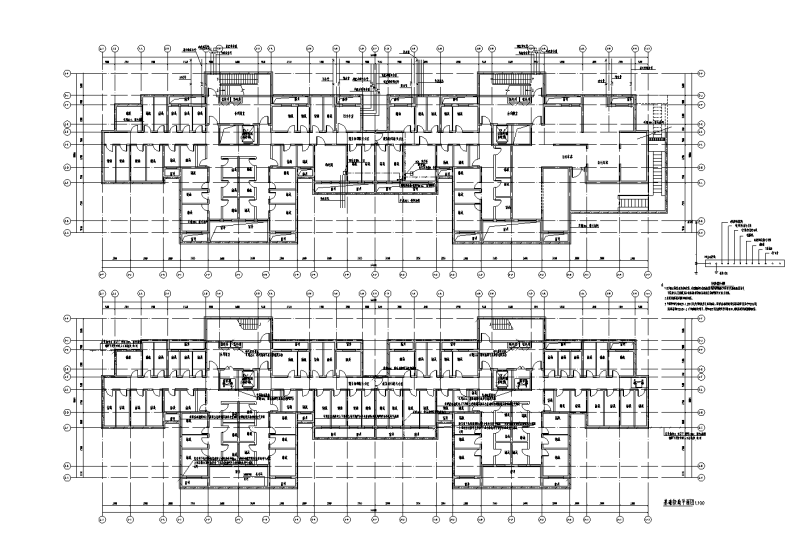

基础接地平面图 -
-

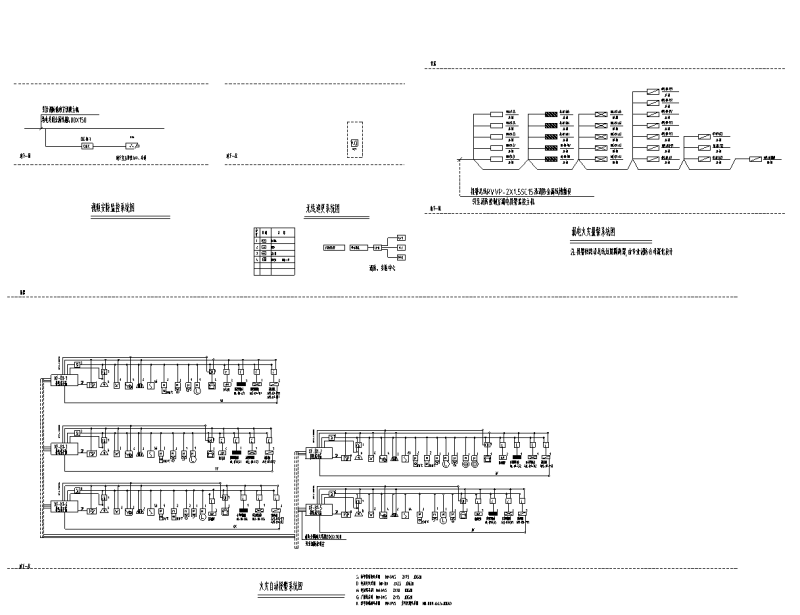

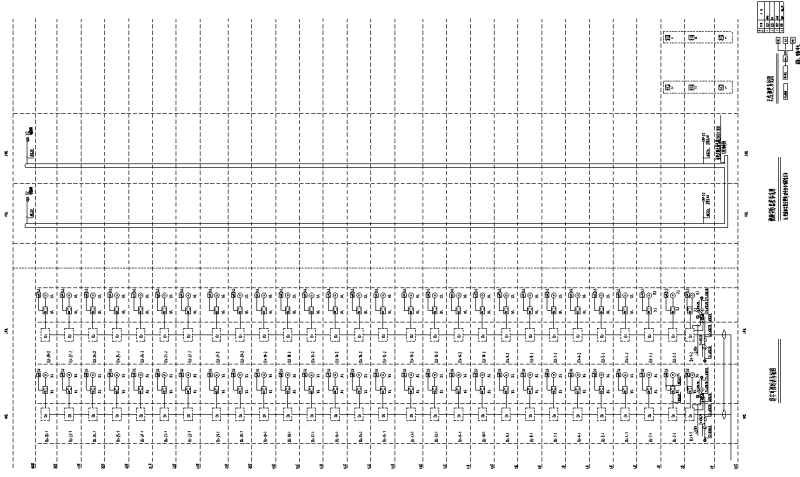

弱电系统图 -

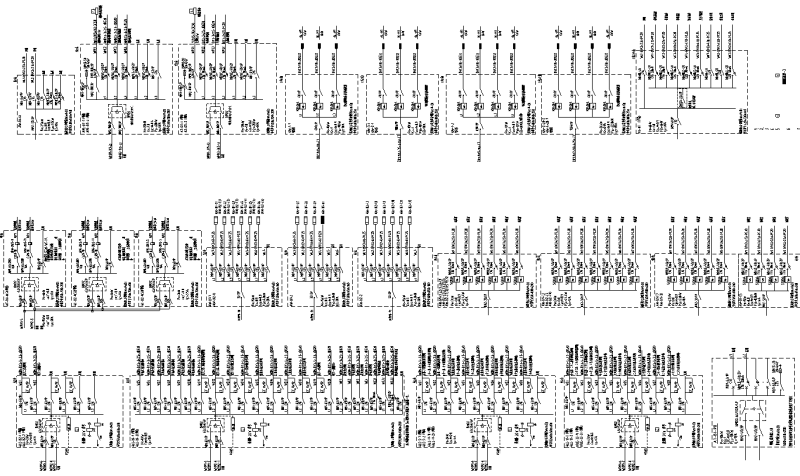

配电箱系统图 -
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：18.1 MB
- 收藏次数：0
-
文件名称：
附件-996595505086977680.zip
