2层框架结构中学大门结构施工图纸布置图

搜索更多资源
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 结构安全等级：二级
  • 抗震设防烈度：6度抗震
  • 风压：0.3kN/平方米
  • 雪压：0.2kN/平方米
  • 参考图纸：6张
  • 设计年代：近代
该附件为 2层框架结构中学大门 结构施工图
项目概要：该项目位于贵阳市，为二层框架结构，建筑总高度H=7.800米，主要建筑类别为大门，建筑设计结构形式均为框架结构。
主要包括：设计总说明一、设计总说明二、基础顶~屋顶柱布置图、4.450板布置图、4.450梁布置图、7.750梁.板布置图
图纸部分预览截图：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

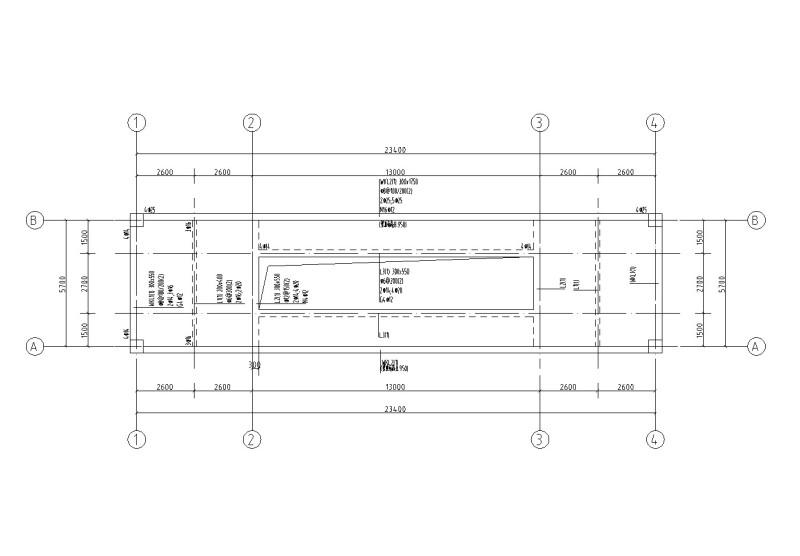

  • 7.750梁.板布置图
    7.750梁.板布置图

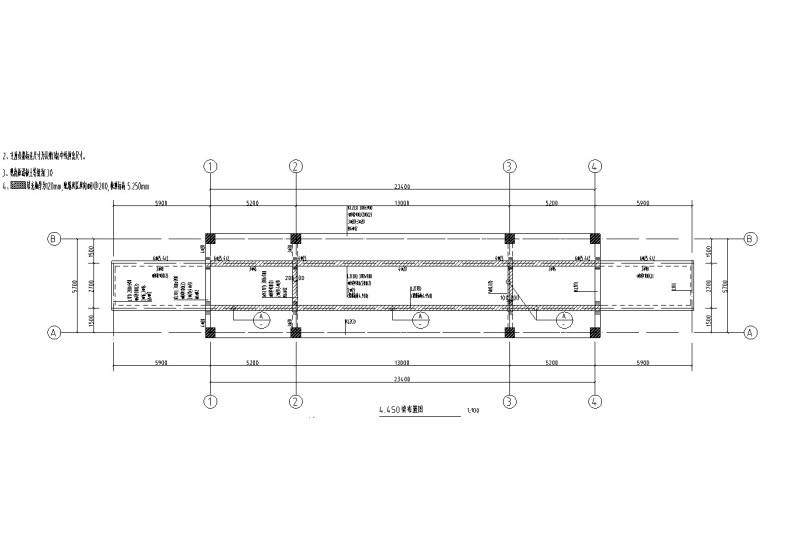

  • 4.450梁布置图
    4.450梁布置图

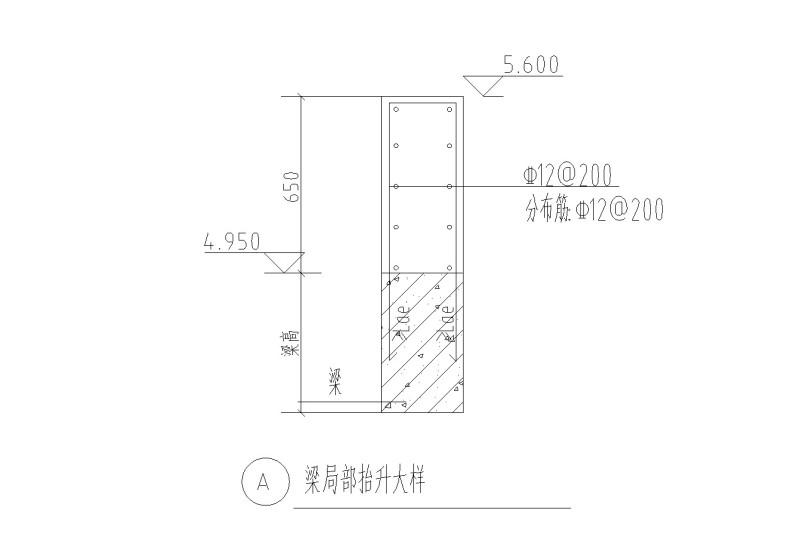

  • 梁局部抬升大样
    梁局部抬升大样
以上是部分截图，请下载附件后查看完整高清内容
