双孔8x3.3米钢筋混凝土箱涵设计全套图纸

附件详情

技术指标: (1) 安全等级:一级。 (2) 设计荷载:汽车荷载:城市-A级;人群-3.4KPa。 (3) 顶底面控制:底板顶按0.50m控制,顶板底按3.80m控制。 (4) 涵内净空:净宽双孔2x8米,净高3.3米。
(5) 涵顶铺装厚度:1米覆土加钢筋砼结构层,路面结构层与道路结构层一致按砼路面考虑。
......
结构设计:
1、箱涵洞身及翼墙:
(1) 采用普通钢筋砼,箱涵顶、底板厚0.70米,侧腹板厚为0.70米,翼墙长1.5米,厚0.3米。
(2) 涵身均长42.5米(中心线),箱涵采用整体现浇,洞身设一道沉降缝,设置止水带。
2、洞口:
(1) 洞口在5.0米范围内用30厘米厚的M7.5浆砌片石+20厘米厚的砂砾铺砌,并在其端部设置厚50厘米、高100厘米的M7.5浆砌片石隔水墙(也可根据实际施工条件选择采用)。
3、基础:
箱涵基础采用25厘米厚的C20混凝土+30厘米厚级配碎石垫层,采用50水泥搅拌桩基础,要求具有135KPa承载力。
......
,共19张CAD设计图。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

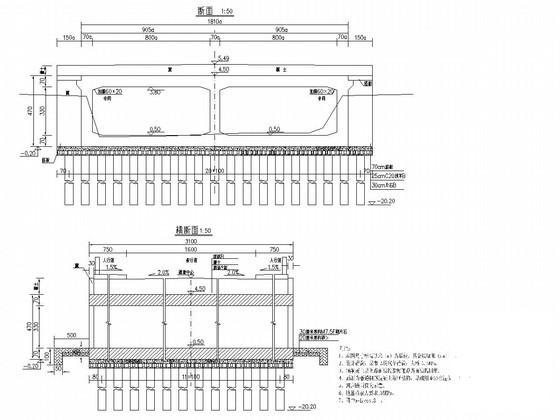

  • 钢筋混凝土箱涵设计 - 1
    钢筋混凝土箱涵设计 - 1
以上是部分截图,请下载附件后查看完整高清内容
