15类连接节点构造详图纸楼承板搭接钢筋构造详图

该附件为 15类连接节点构造详图2020CAD
主要包括:次梁与主梁铰接节点构造详图、次梁与主梁刚接节点构造详图、钢梁与钢管混凝土柱刚接节点构造详图、钢梁腹板洞边加强构造 节点详图 、钢梁与混凝土墙体刚接节点构造详图、工字钢梁与楼板连接、降板构造详图、钢梁与混凝土墙体铰接节点构造详图、压型钢板(或钢筋桁架楼承板)与混凝土墙体连接节点构造详图、变标高钢梁 节点构造详图、典型 钢梁垫高 构造详图、楼承板 搭接钢筋 构造详图、钢梁两侧开洞楼板做法、柱与梁交接处 楼承板支托、楼承板悬挑封边构造 等
CAD格式,共18张 节点详图
图纸部分预览:
变标高钢梁 节点构造详图.jpg
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

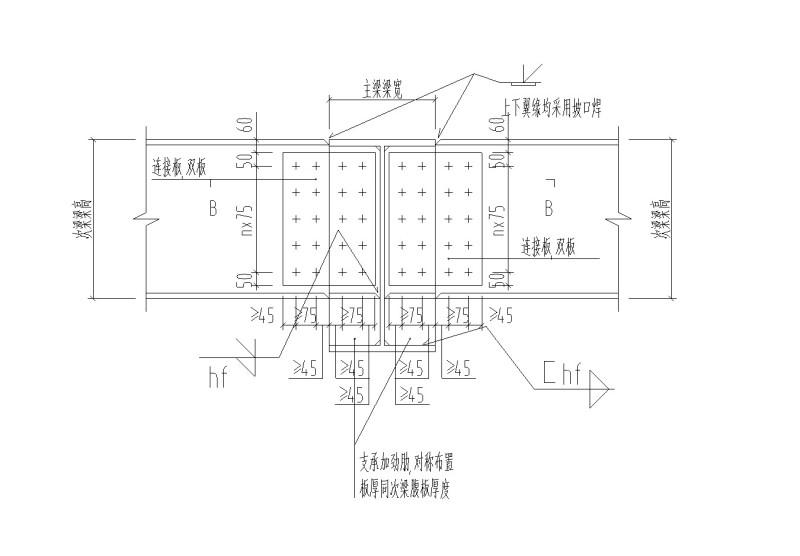

  • 次梁与主梁刚接节点构造详图
    次梁与主梁刚接节点构造详图

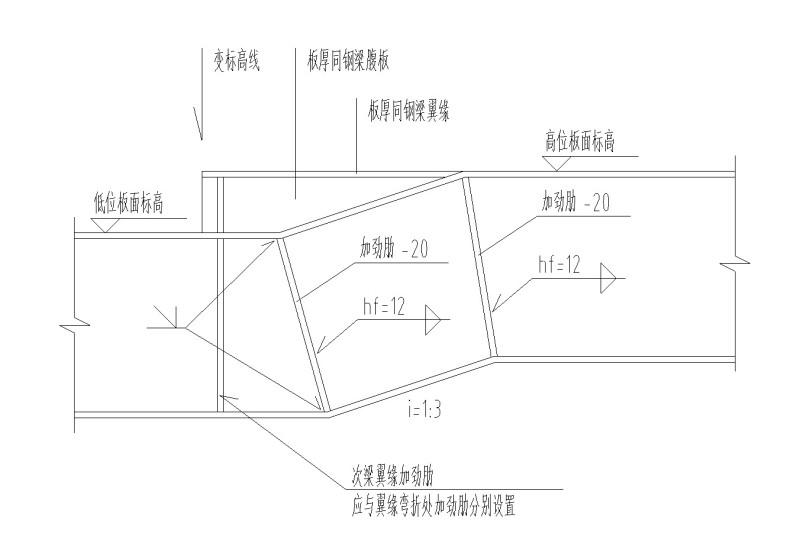

  • 变标高钢梁 节点构造详图
    变标高钢梁 节点构造详图

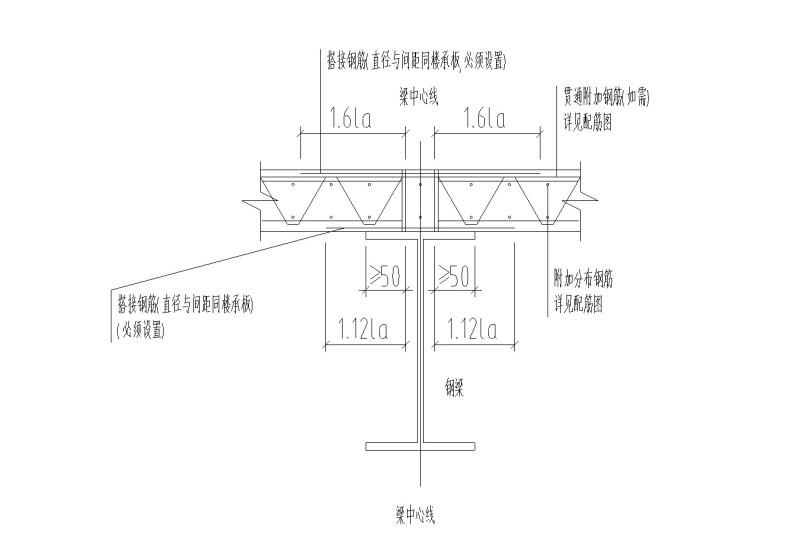

  • 楼承板搭接钢筋构造详图
    楼承板搭接钢筋构造详图
  • 缩略图
    缩略图
以上是部分截图,请下载附件后查看完整高清内容
