5层框架结构中学改造项目结构施工图纸

  • 建筑类别:办公,教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:23张
  • 设计年代:近代
该附件为 5层框架结构中学改造项目 结构施工图
工程 概况
该项目位于贵阳市,某中学装修升级改造设计项目,5层框架结构,绝对标高1117.1,无地下室
主要包括:
CAD 格式, 23 张图纸
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

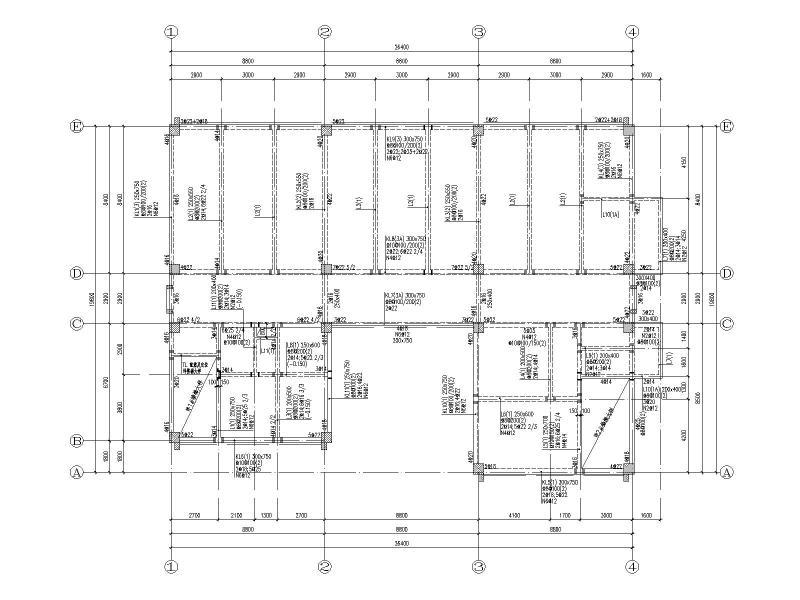

  • 综合楼三层梁平法施工图
    综合楼三层梁平法施工图

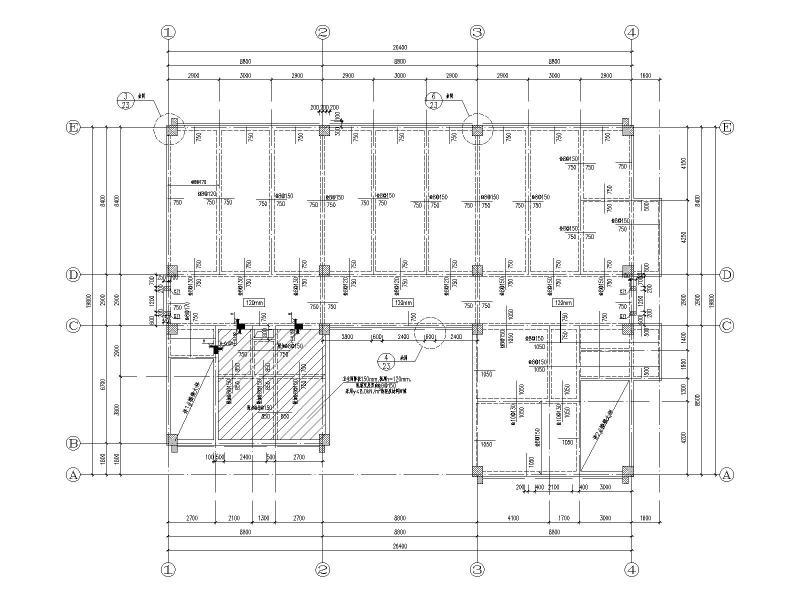

  • 综合楼三层模板图及板平法施工图
    综合楼三层模板图及板平法施工图

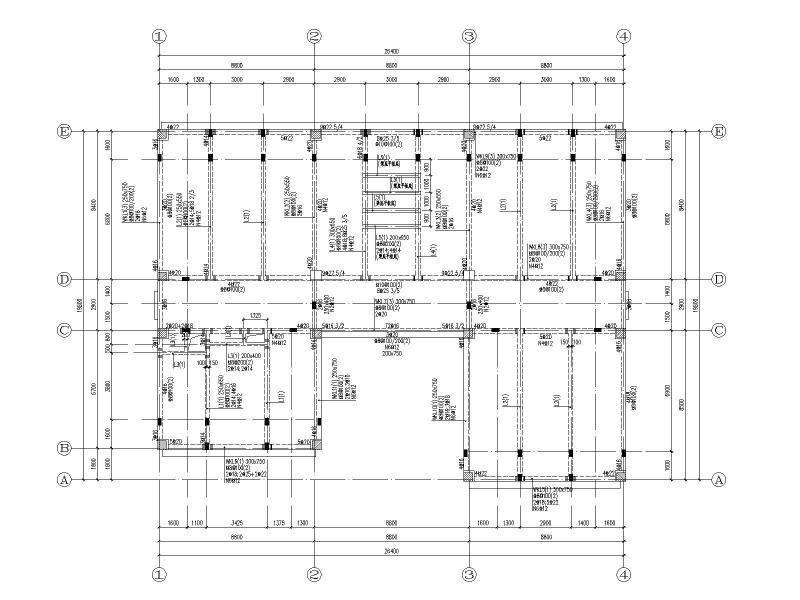

  • 综合楼屋面层梁平法施工图
    综合楼屋面层梁平法施工图

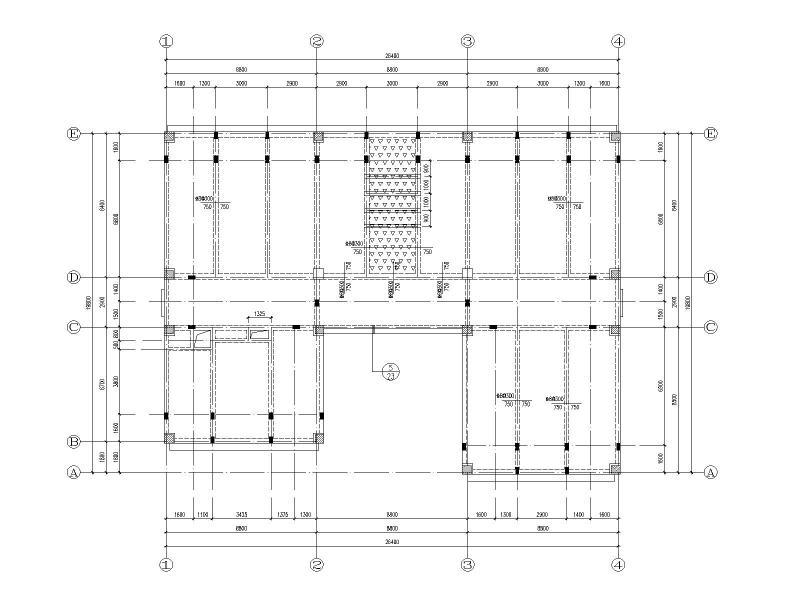

  • 综合楼屋面层模板图及板平法施工图
    综合楼屋面层模板图及板平法施工图

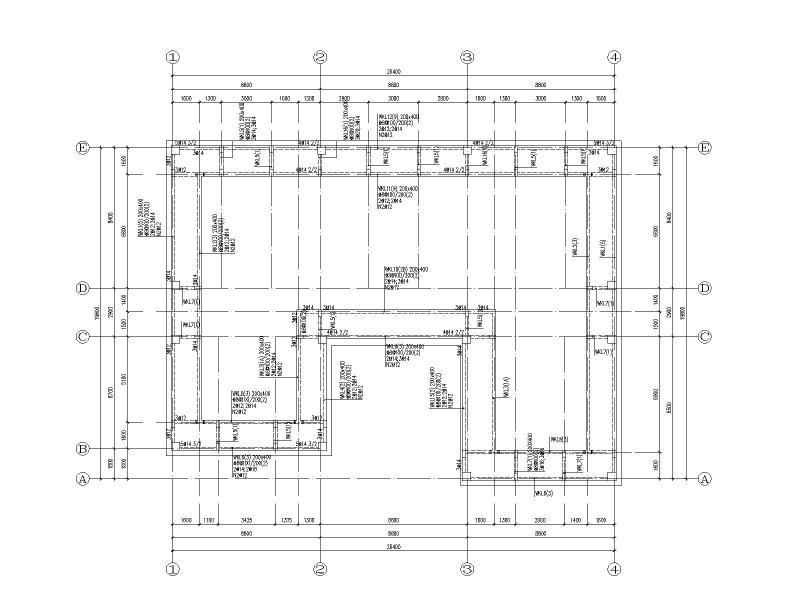

  • 综合楼屋面构架梁平法施工图
    综合楼屋面构架梁平法施工图
  • 综合楼屋面构架模板图及板平法施工图
    综合楼屋面构架模板图及板平法施工图
以上是部分截图,请下载附件后查看完整高清内容
