1x16.0m钢筋混凝土整体现浇板桥设计施工大样图构造图

附件详情

  • 施工图 设计说明
  • 全桥主要工程材料数量表
  • 桥位平面图

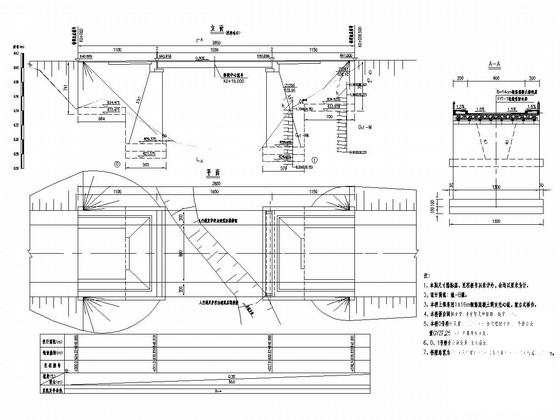

  • 桥型布置图
  • 桥梁上部标准横断面
  • 空心板一般构造图
  • 空心板钢筋构造图
  • 桥台一般构造图
  • 台帽钢筋构造图
  • 梁底预埋钢板布置图
  • 支座安装图
  • 伸缩缝构造图
  • 桥面铺装钢筋构造图
  • 搭板布置图
  • 搭板钢筋布置图
  • 桥台锥坡布置图
  • 桥台排水(急流槽)构造图
  • 人行道构造图
  • 人行道栏杆大样图

附件详情

桥梁概况:
桥梁为单幅桥结构,桥梁宽度为2m(人行道)+8m(车行道)+2m(人行道)=12 m。综合考虑河道宽度、两岸地形情况及现场预制场地有限等因素,上部结构采用1×16.0m钢筋混凝土整体现浇板;桥台采用U台,扩大基础。本桥平面位于直线上,竖面位于0.3%的纵坡上。桥梁跨越现状河流,河道中心宽约4m。
......
技术标准:
1、设计荷载:城—B级
2、桥梁跨度:1×16m
3、地震烈度:抗震设防烈度低于6度,可不设防;
4、设计行车速度:20km/h
5、设计基准期:50年
6、高程采用假定高程系统。
......
,共25张CAD设计图。

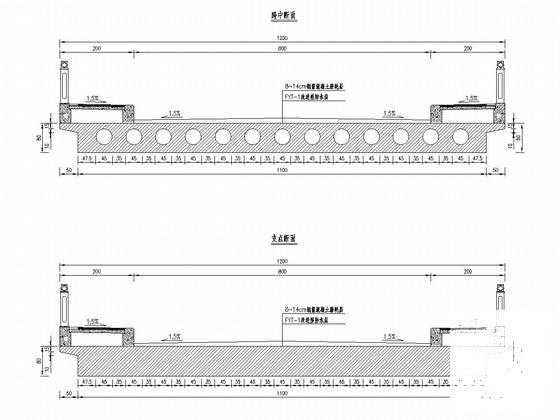

桥梁上部标准横断面

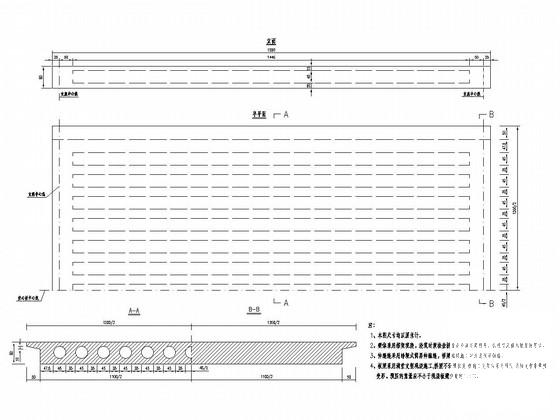

空心板一般构造图

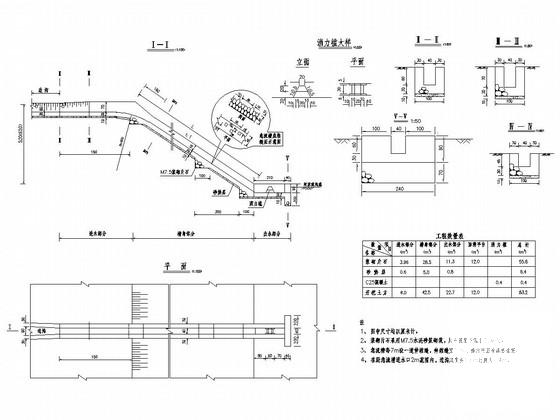

桥台排水(急流槽)构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 现浇板桥设计大样图 - 1
    现浇板桥设计大样图 - 1
  • 现浇板桥设计大样图 - 2
    现浇板桥设计大样图 - 2
  • 现浇板桥设计大样图 - 3
    现浇板桥设计大样图 - 3
  • 现浇板桥设计大样图 - 4
    现浇板桥设计大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
