住宅小区群塔施工方案(F0/23B、C5015等)

附件详情

2.塔吊基础形式:
塔吊基础均采用预埋节固定式塔吊基础。其中F0/23B塔吊及C25/15塔吊基础外形尺寸均为6.7米x6.7米x1.7米;ST5015塔吊基础外形尺寸均为6米x6米x1.4米。
除1C#塔吊外其余塔吊基础均位于建筑物底板及柱墩以下,预埋节露出地面部分的高度不得小于0.5米。1C#塔吊基础顶面位于标高-5.00米位置,塔吊基础下回填土必须分层夯实达到20吨/平米地耐力要求。
……
8、无上岗证件人员操作或指挥塔吊属于严重违章作业,发生事故一切后果由违章者自负。
9、严格遵守“十不吊”,严禁违章指挥、违章操作。
10、起吊重物时塔吊的回转半径应严格控制在施工现场的院(围)墙内;塔吊与回转半径内的建筑物或其它障碍物的安全距离必须在2米以上。
11、塔吊回转半径内的高压线、电闸箱、变压器等必须搭设有效的防护蓬、架,塔吊与防护蓬、架的安全距离须在2米以上,避免挂碰;任何重物不得从高压线、变压器上绕过,严禁跨越高压电线进行吊装。
12、起吊模板时,指挥人员应认真检查模板是否松动,严禁利用塔吊松动贴合在墙体上的模板或其它物件,严禁串吊模板。
13、起钩时,扶钩人员须扶稳钩绳或被起吊物至高于头顶后方可松手。
14、需要隔楼吊装时,吊装前施工单位须向塔司和指挥人员交代吊装任务,塔司和哨工密切配合,指挥人员必须站在塔司视线范围之内进行指挥。
……
附图1:群塔作业现场平面图
附图2:塔吊平面位置尺寸详图
附图3:塔吊基础配筋详图
附图4:塔吊基础节点图
附图5:塔吊基础钎探图
……
共计约20页,

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

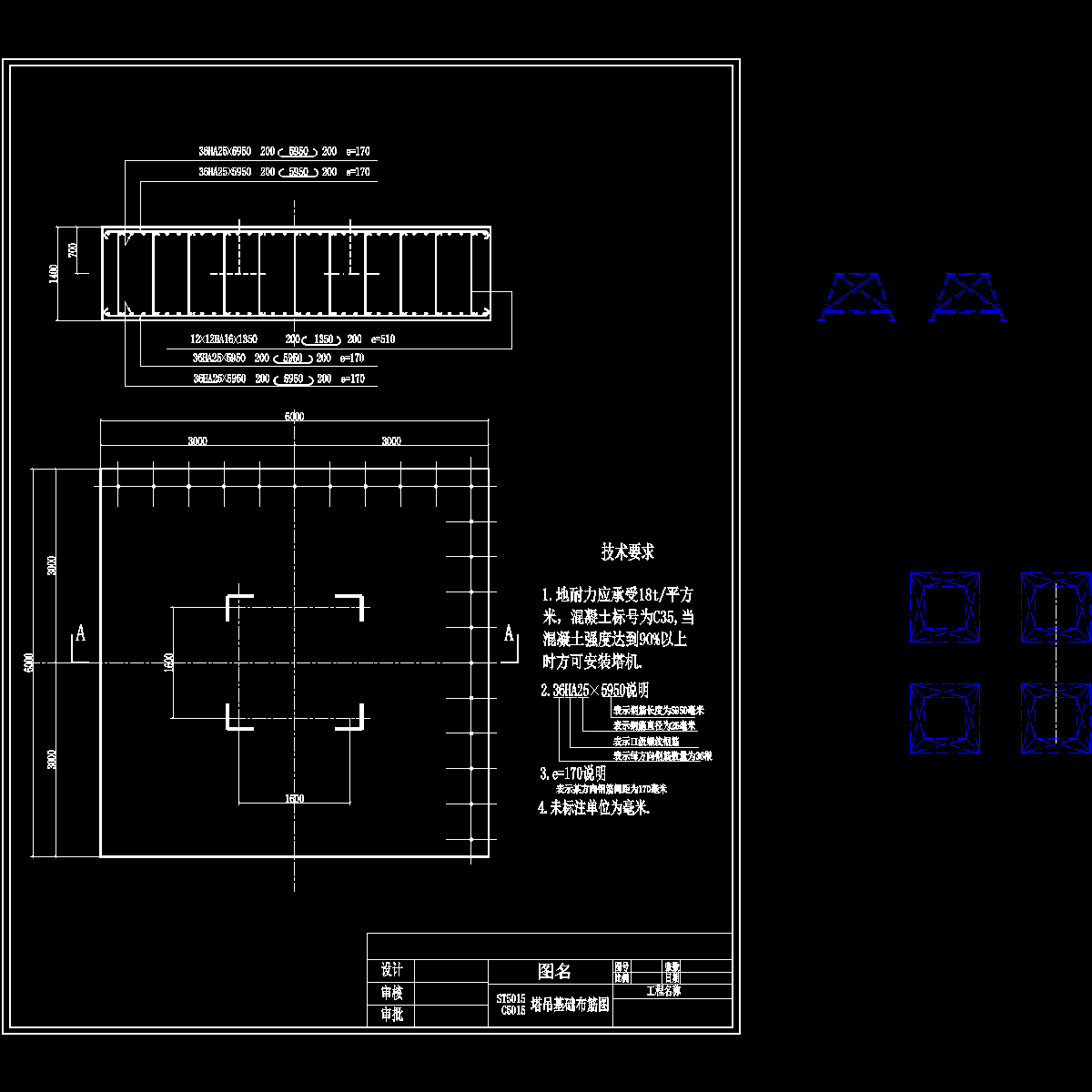

  • 5015塔吊基础混凝土块布筋图2000.dwg
    5015塔吊基础混凝土块布筋图2000.dwg

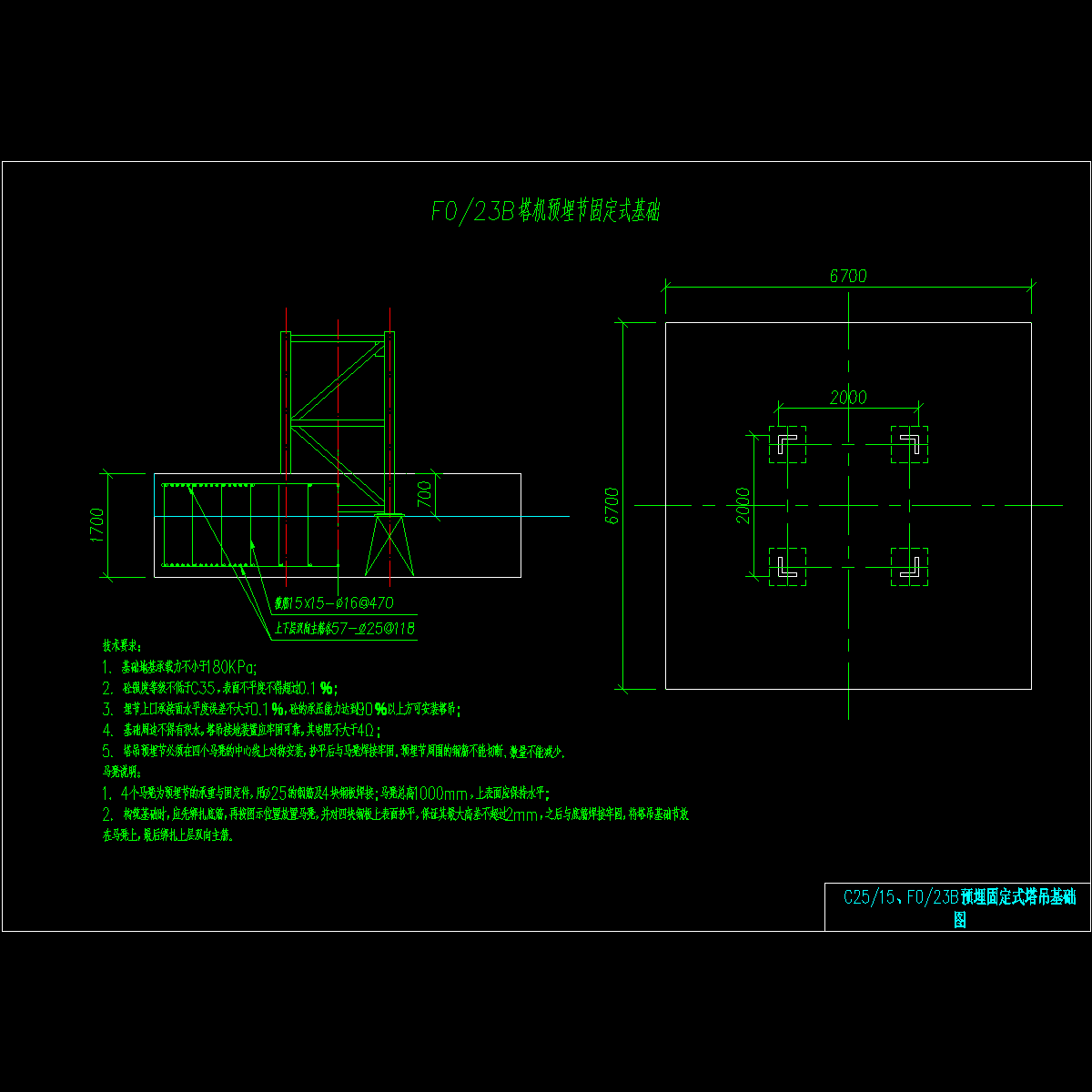

  • f023b埋节固定式基础图(焦勇).dwg
    f023b埋节固定式基础图(焦勇).dwg
  • 基础垫层钎探.dwg
    基础垫层钎探.dwg
以上是部分截图,请下载附件后查看完整高清内容
