3层钢结构厂房框架平面布置图,配电室施工图
-
建筑类别：工业建筑
-
厂房建筑高度类型：多层厂房
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.55kN/平方米
-
参考图纸：20张
该附件为
3层钢框架结构厂房
结构施工图
项目概要：废水处理工程，采用钢框架结构。共3层，一层层高6.000m，二层层高6.000m，三层层高3.300m。该项目占地面积：486.6M ，建筑设计面积：829.5M
主要包括：基础平面布置图、基础详图、各层结构平面图、檩条布置图、支撑布置图、楼梯施工图、配电室施工图、一层及室外设备布置图、设备基础详图、废液地罐池施工图等
CAD 格式，20张结构图，另附9张建筑图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

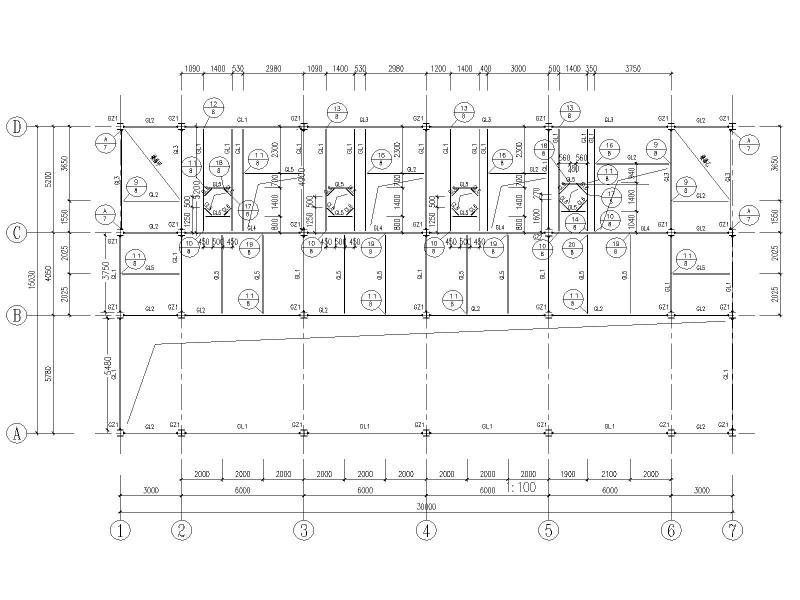

▽5.995结构平面图 -

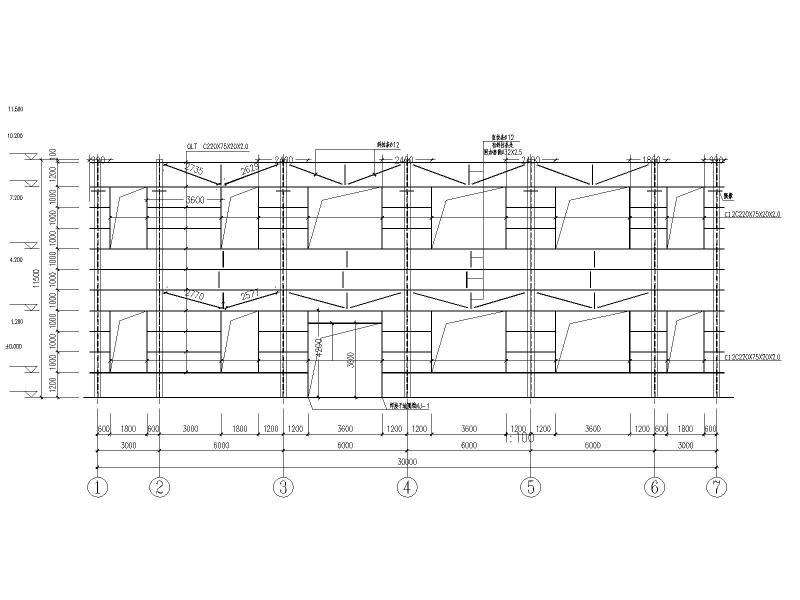

1-7轴墙檩条布置图 -

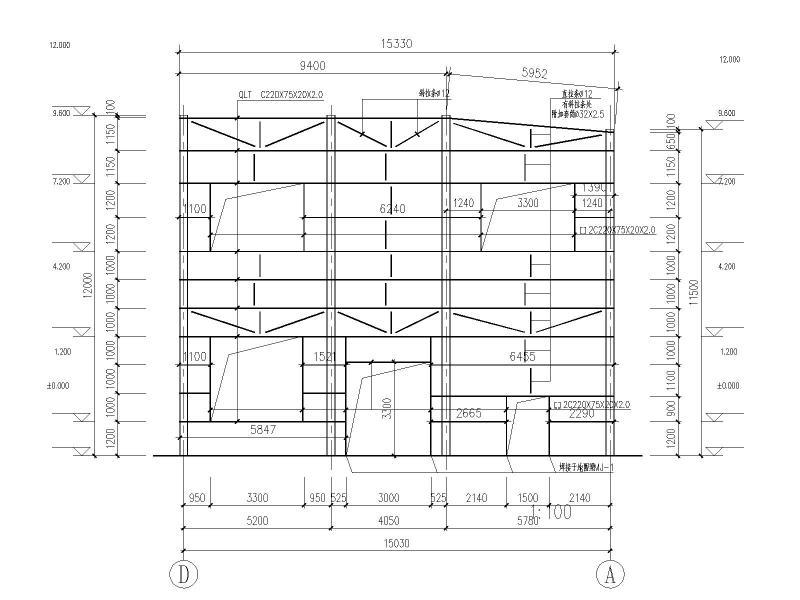

D-A轴墙檩条布置图 -
▽6.000平面图 -
支撑 -

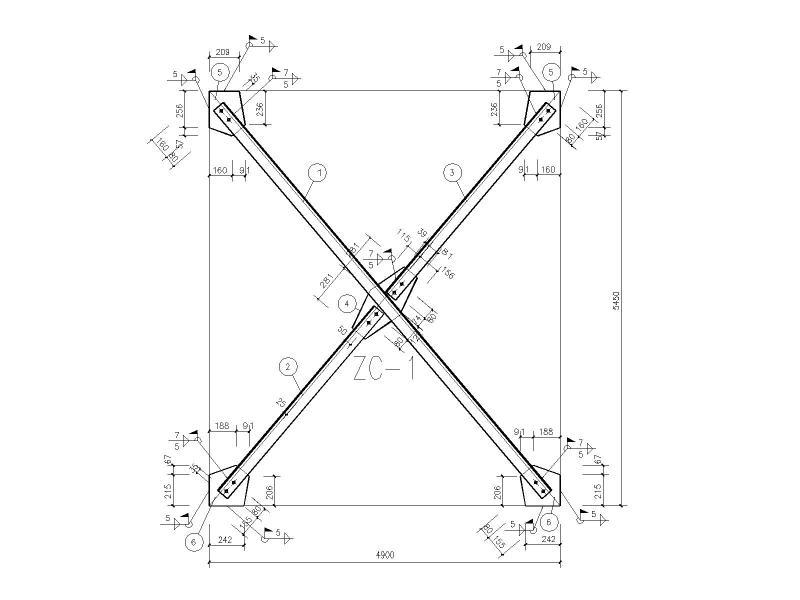

HW300X300X10X15连接大样一
以上是部分截图，请下载附件后查看完整高清内容
