21层商业办公楼电气施工图纸（强电弱电）

资料简介
赚取积分

建筑类别：办公,商业
建筑高度类型：高层建筑
建筑设计面积：34205.21平方米
建筑地上层数：21层
建筑地下层数：2层
图纸设计深度：施工图
设计年代：近代
地下室用途：车库,设备用房,其它
负荷等级：一级,二级,三级
防雷等级：第二类
接地方式：TN-S
项目所在地：四川
强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统,其它

概况：

本项目为四川成都某住宅小区1号楼及其地下室。本项目地下室共二层，地下一～二层为地下停车库、非机动车库及设备机房，其中地下一层局部有夹层;地上裙房商业建筑五层，局部三层，裙房高度22.20m，局部三层裙房建筑高度13.75m；塔楼为公寓式办公，塔楼共18层，整个建筑共21层。建筑高度78.40m，为一类综合楼。总建筑面积约为34205.21平方米。

设计范围：

变配电系统；电力配电系统；照明系统；应急照明疏散系统；

电气节能和环保；防雷系统；接地及电气安全系统；

电气火灾监控系统；消防电源监控系统；

火灾自动报警及消防联动系统。

部分图纸摘录：

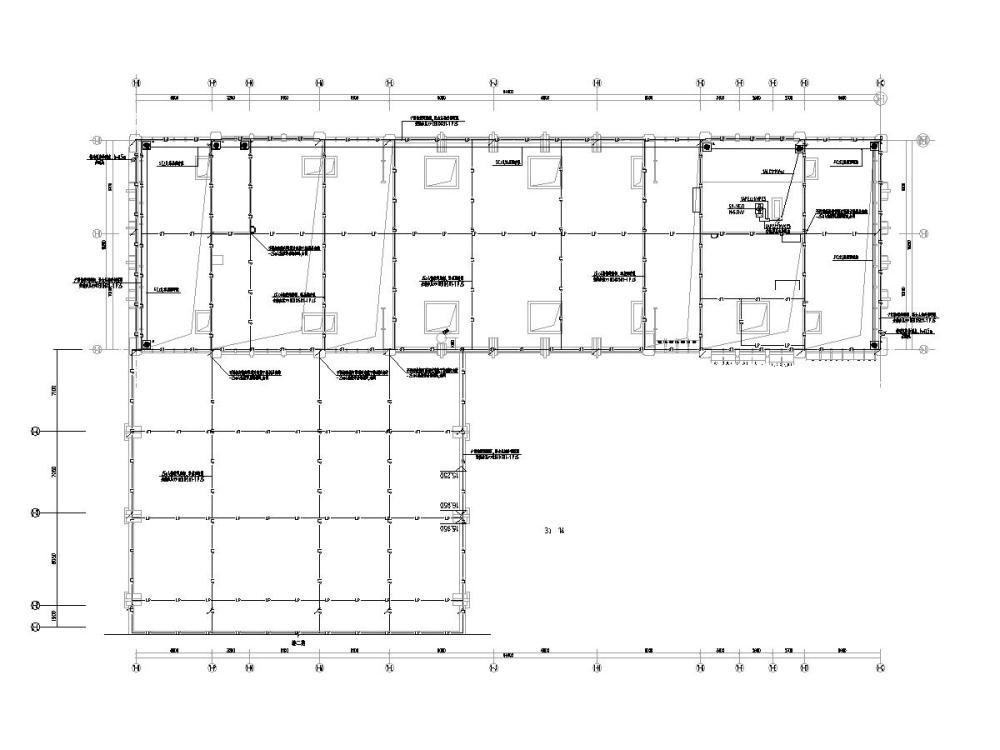

电气平面图

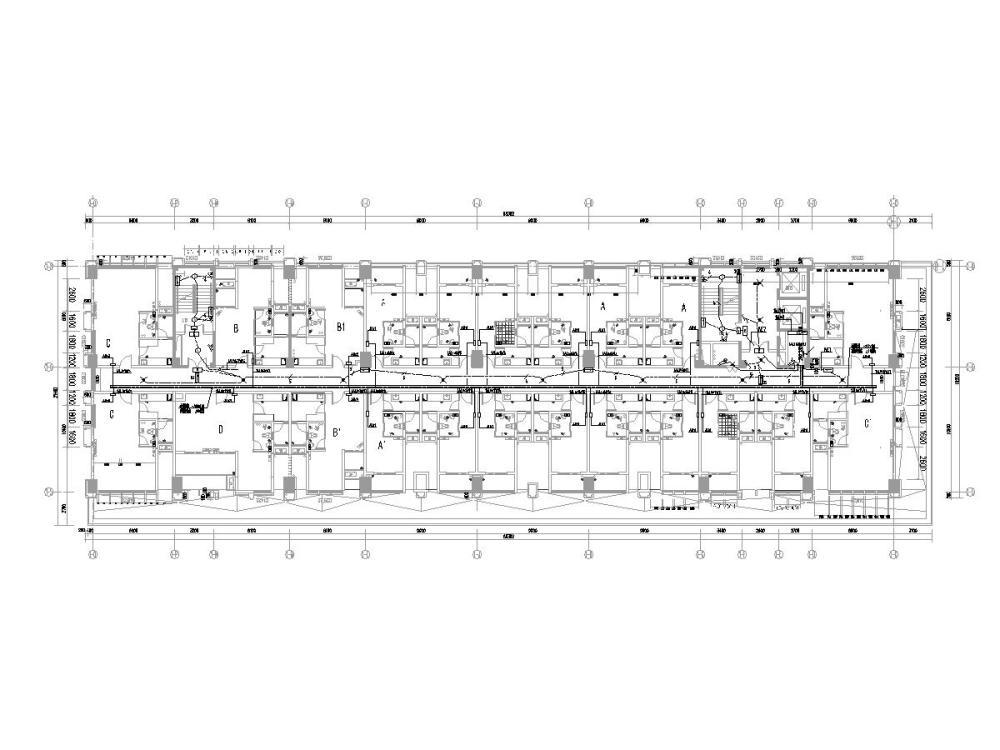

防雷平面图

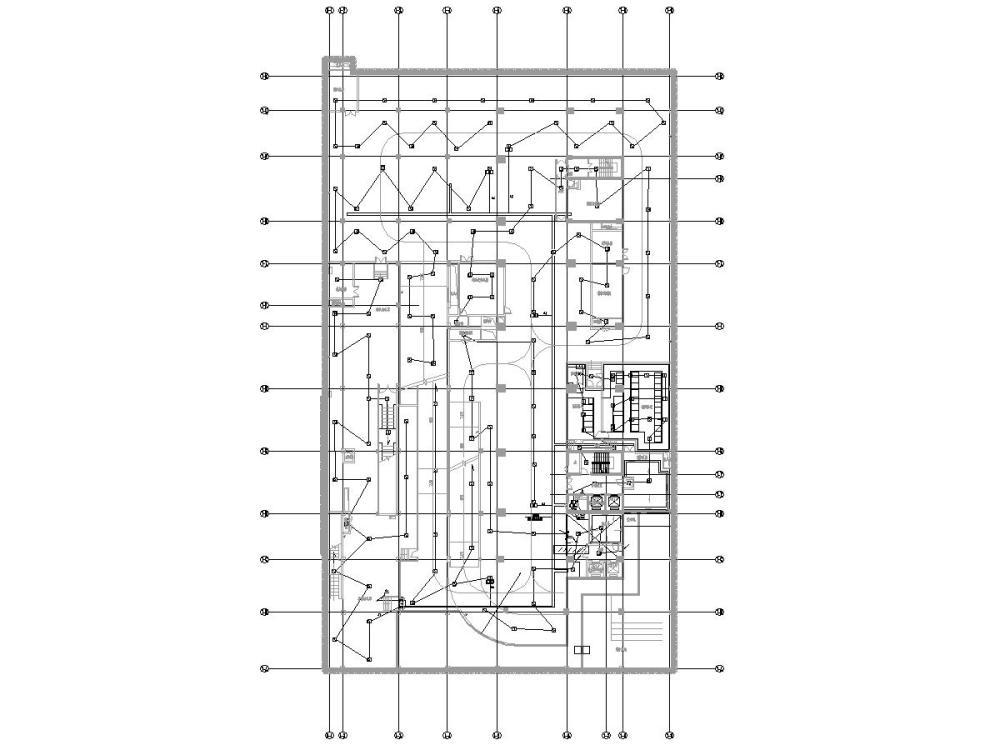

消防平面图

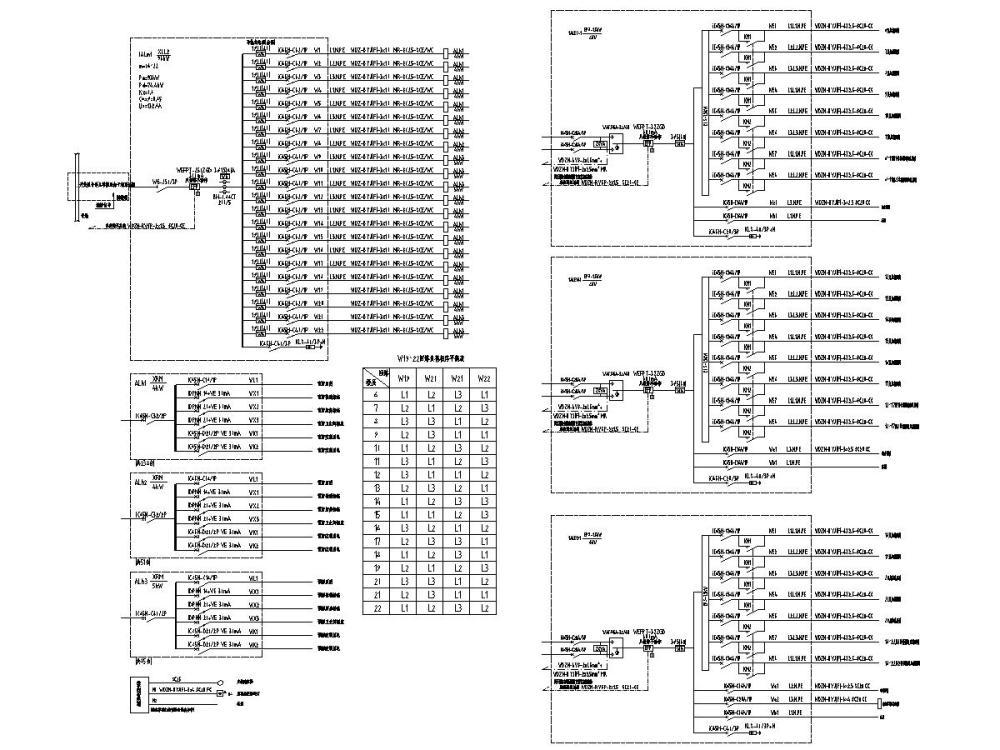

配电箱系统图

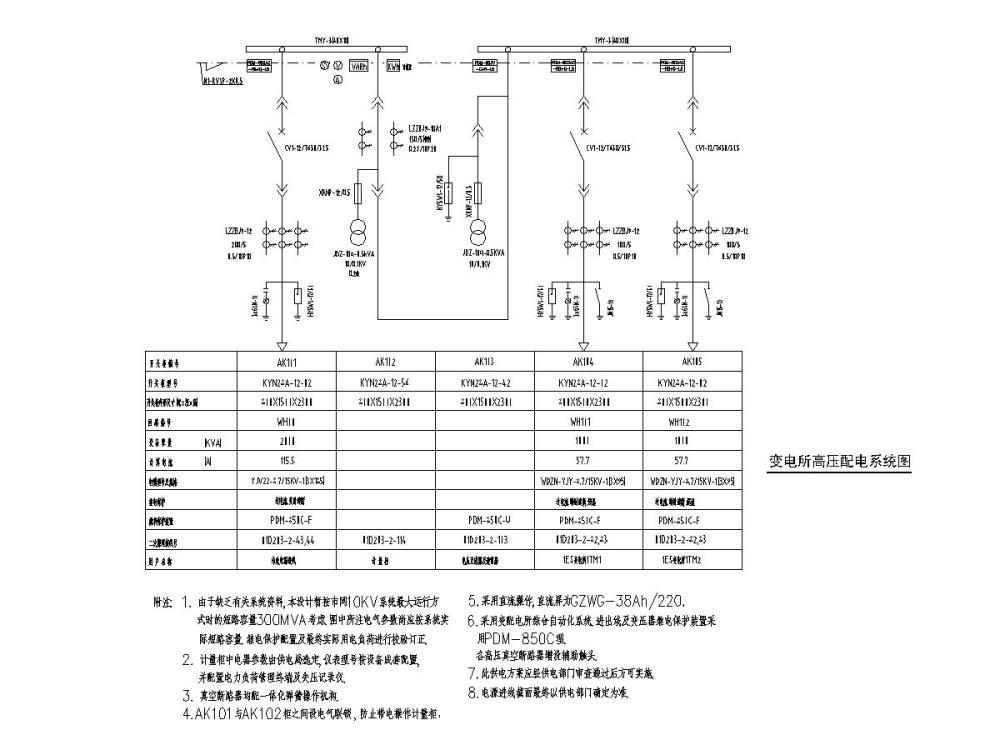

高压配电系统图

低压配电系统图
