6层国内商业中心室内装饰工程电气全套图纸
-
建筑类别：商业,娱乐,餐饮
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：67000平方米
-
建筑地上层数：6层
-
建筑地下层数：2层
-
图纸设计深度：深化设计图
-
地下室用途：商业,车库,设备用房
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：北京
-
强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明
-
弱电设计：火灾自动报警系统,入侵报警系统,综合布线系统
该附件为北京某商业中心室内装饰工程电气全套图纸，设计范围包括：电力干线布线图、电力布线图、应急照明布线图、地面疏散指示灯布置图、火灾自动报警布线图、照明布线图等。

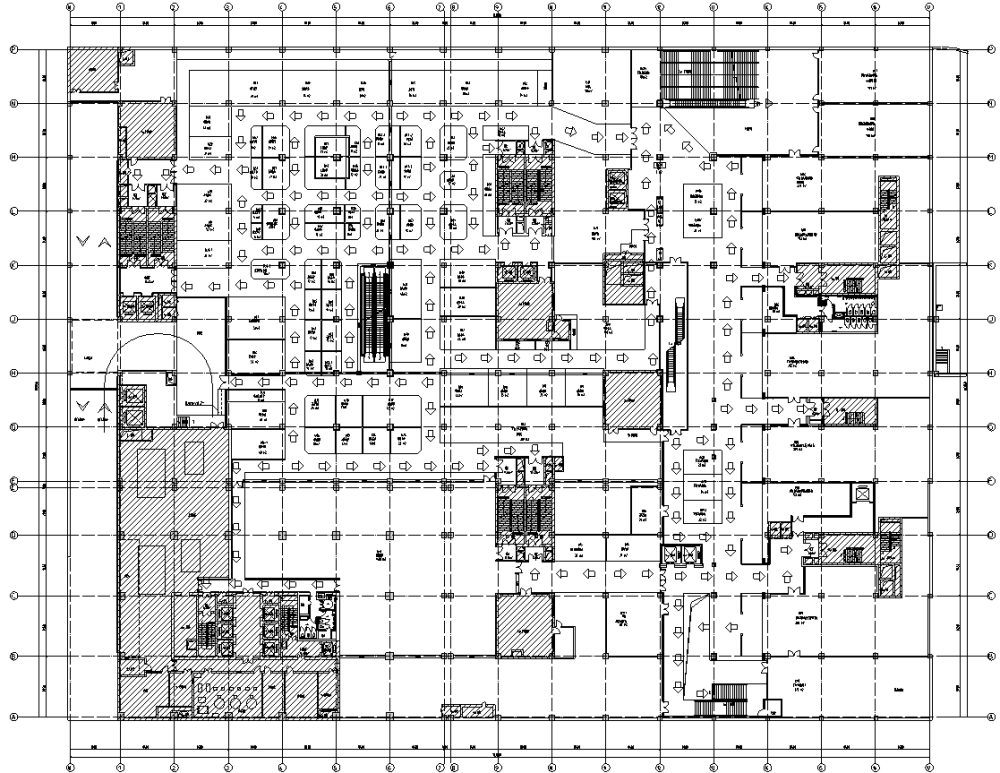

地下应急疏散指示灯平面图

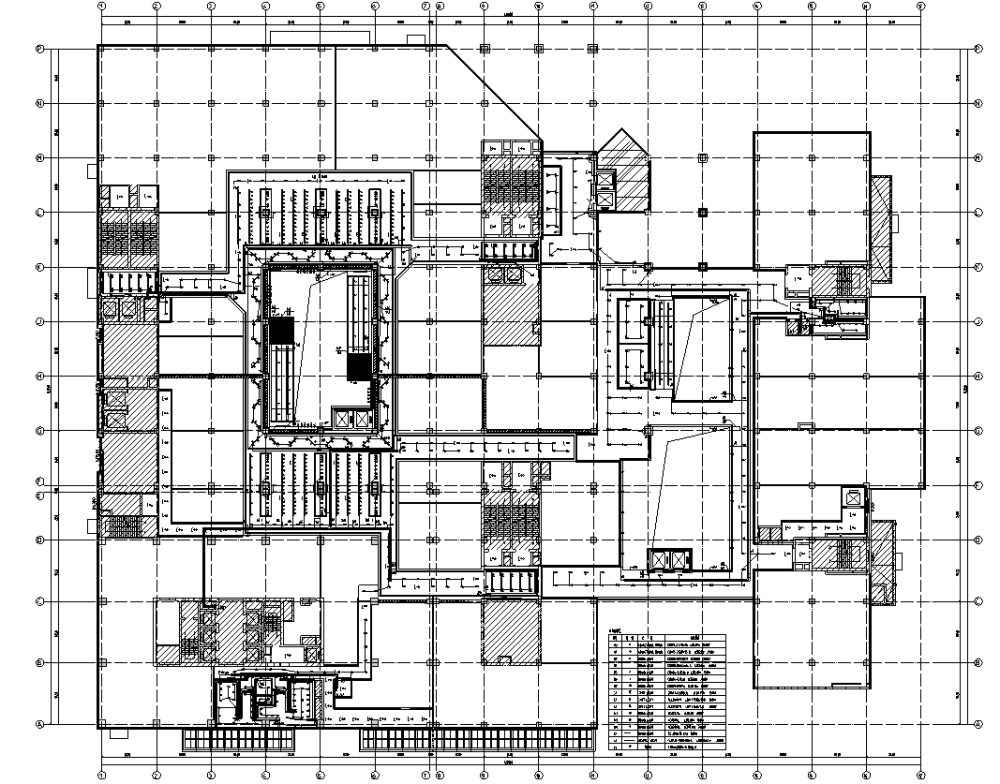

火灾自动报警平面图

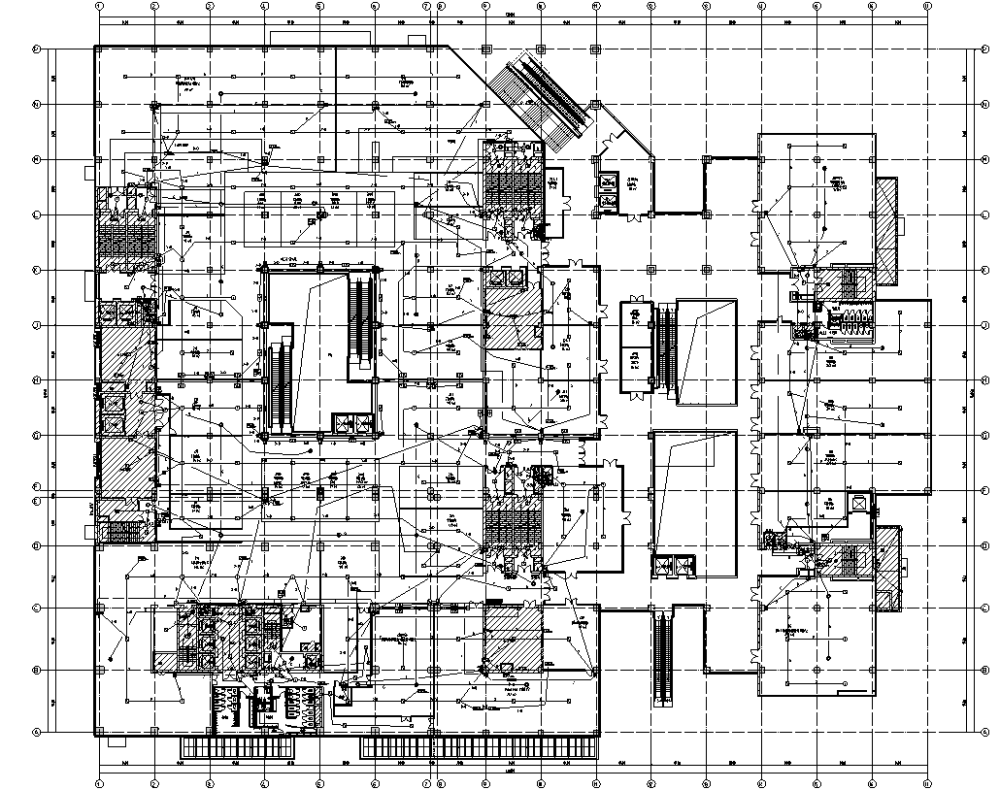

照明平面图

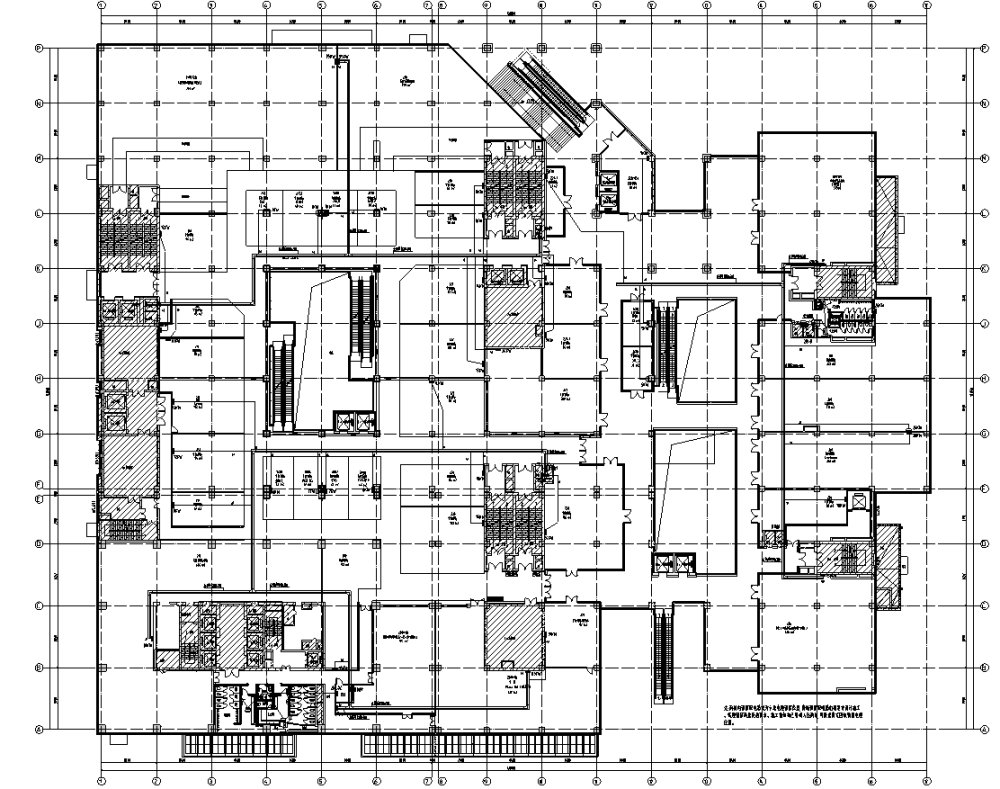

电力干线布线平面图

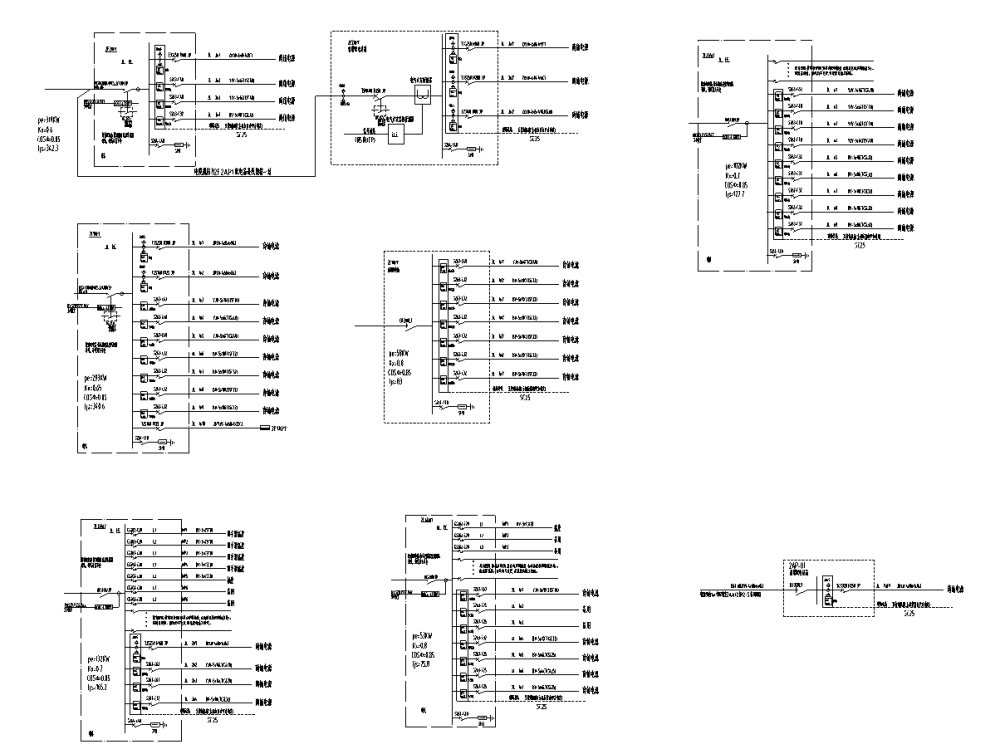

配电箱系统图
配电箱系统图-2
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
工程电气全套图纸 - 1 -
工程电气全套图纸 - 2 -
工程电气全套图纸 - 3 -
工程电气全套图纸 - 4 -
工程电气全套图纸 - 5 -
工程电气全套图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
