4层住宅小区社区医院电气设计施工图纸62张

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:4层
  • 参考图纸:62张
  • 设计年代:近代
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:安徽
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:综合布线系统,有线电视和卫星接收系统,呼应信号及信息显示,其它

附件详情

  • 电气设计及施工说明
  • 图例、弱电系统图
  • 配电系统图一
  • 配电系统图二
  • 基础接地平面图
  • 一层 照明平面图
  • 二层照明平面图
  • 三层照明平面图
  • 四层照明平面图
  • 屋顶 防雷平面图
  • 一层 弱电平面图
  • 二层弱电平面图
  • 三层弱电平面图
  • 四层弱电平面图
  • 三层病理呼叫平面图
  • 四层病理呼叫平面图
  • ……

附件详情

该项目总建筑面积为2632.6平方米,建筑占地面积为735.544平方米,其中地上建筑面积为2632.6平方米。该项目为二类多层,地上4层,建筑总高度:14.7m。耐火等级二级。主要建筑设计结构形式为砼框架结构,抗震设防烈度为7度,设计使用年限50年。
电气设计内容主要为:低压配电系统,照明系统,防雷与接地系统,综合布线系统,有线电视系统,病理呼应(叫)信号系统。建筑物内生活给水系统;排水系统;消火栓系统。
,图纸共62张。

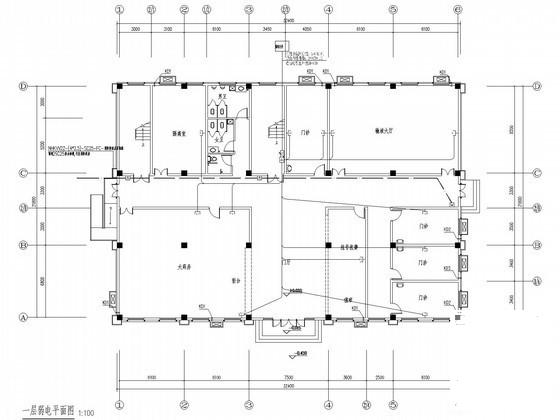

一层弱电平面图

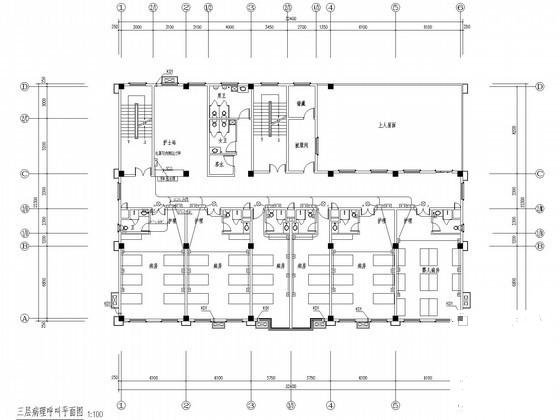

三层病理呼叫平面图

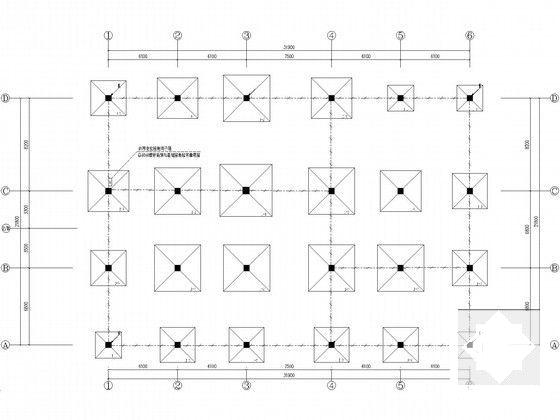

基础接地平面图

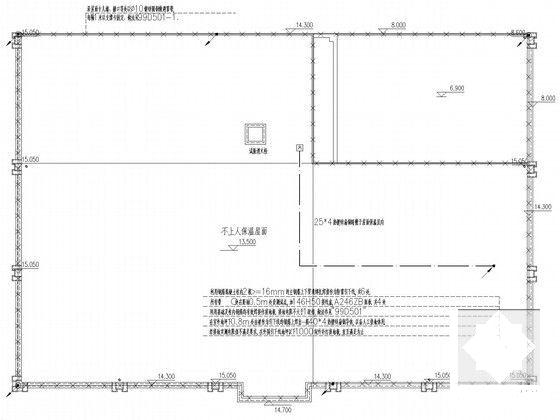

屋顶防雷平面图

配电系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 小区住宅电气设计 - 1
    小区住宅电气设计 - 1
  • 小区住宅电气设计 - 2
    小区住宅电气设计 - 2
  • 小区住宅电气设计 - 3
    小区住宅电气设计 - 3
  • 小区住宅电气设计 - 4
    小区住宅电气设计 - 4
  • 小区住宅电气设计 - 5
    小区住宅电气设计 - 5
  • 小区住宅电气设计 - 6
    小区住宅电气设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
