2层锅炉房电气施工图纸

  • 建筑地上层数:2层
  • 建筑设计面积:420.0平方米
  • 接地方式:TN-S
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计年代:近代
  • 强电设计:低压配电,电气照明
  • 防雷等级:第三类
  • 项目所在地:河南

附件详情

  • 1、 电气设计 说明
  • 2、配电系统图
  • 3、电缆敷设平面图
  • 4、 照明平面图

附件详情

该附件是锅炉房电气施工图纸,总共5张。
该资料包括:电气设计说明、配电系统图、电缆敷设平面图、照明平面图等。

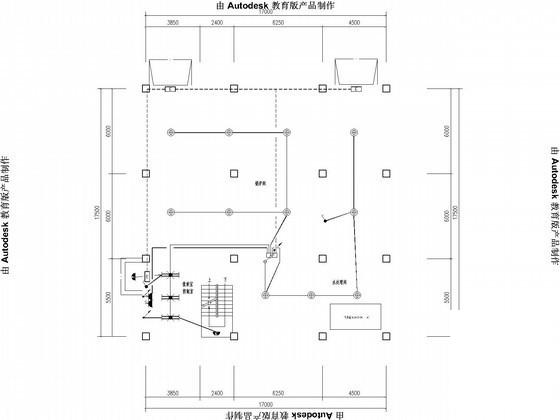

锅炉房一层照明平面图

电气平面图

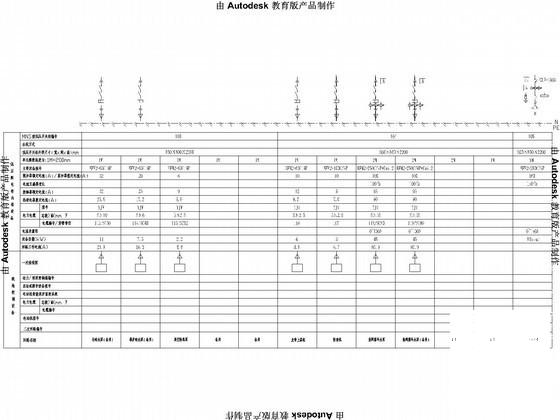

配电箱系统

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 锅炉房电气图纸 - 1
    锅炉房电气图纸 - 1
  • 锅炉房电气图纸 - 2
    锅炉房电气图纸 - 2
  • 锅炉房电气图纸 - 3
    锅炉房电气图纸 - 3
  • 锅炉房电气图纸 - 4
    锅炉房电气图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
