5层综合办公楼混凝土框架结构施工方案图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
该资料为五层综合办公楼混凝土框架 结构施工图
图纸说明详细,结构图纸完整,各个节点大样清晰。
存在大空间结构,平面布置有特点。详细的节点大样,方便直接选用或者借鉴。

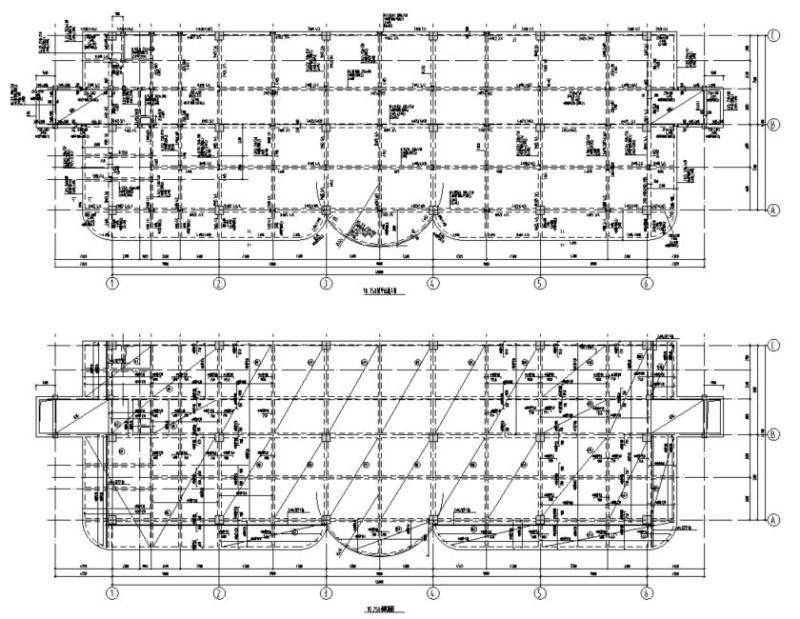

结构平面图

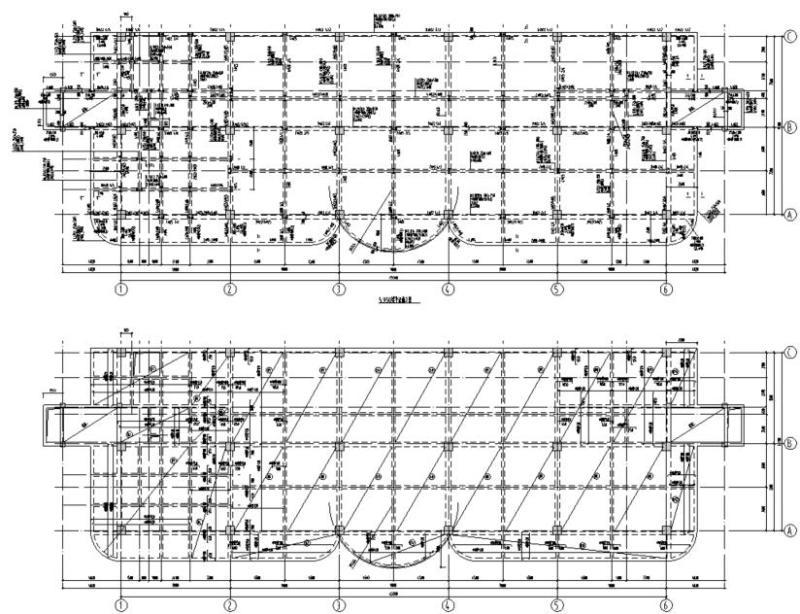

结构平面图2

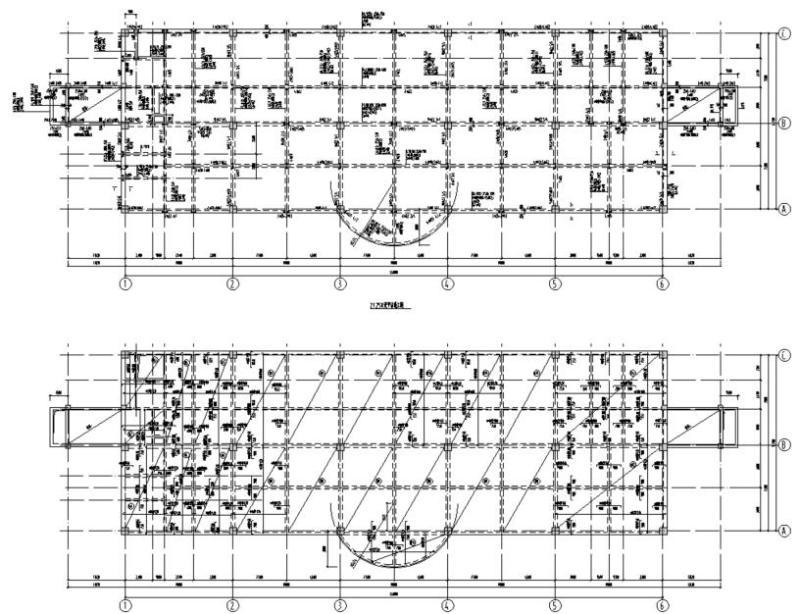

结构平面图3

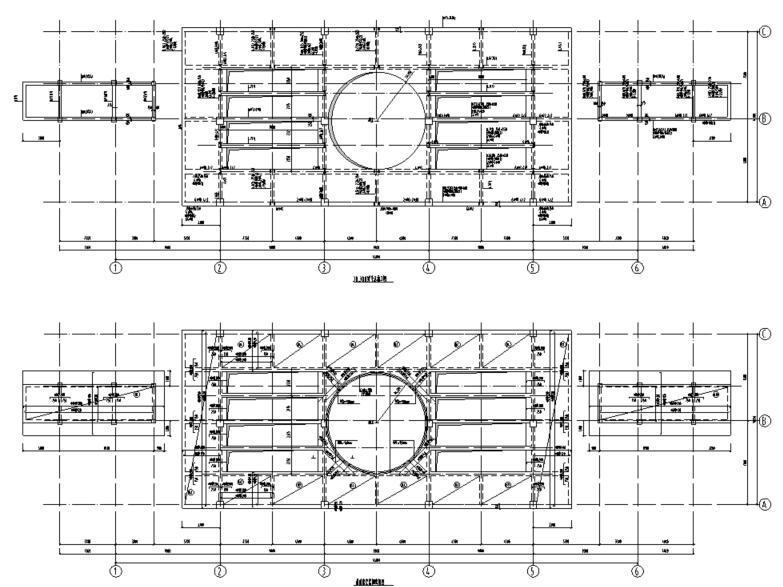

屋顶平面图

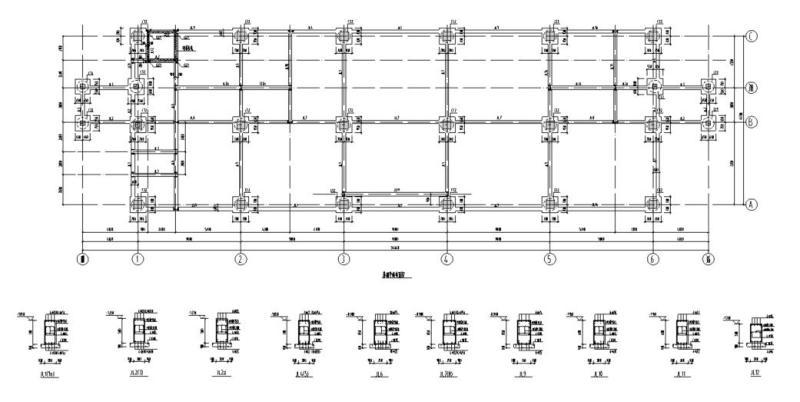

基础布置图
楼梯布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架办公楼结构施工 - 1
    框架办公楼结构施工 - 1
  • 框架办公楼结构施工 - 2
    框架办公楼结构施工 - 2
  • 框架办公楼结构施工 - 3
    框架办公楼结构施工 - 3
  • 框架办公楼结构施工 - 4
    框架办公楼结构施工 - 4
  • 框架办公楼结构施工 - 5
    框架办公楼结构施工 - 5
  • 框架办公楼结构施工 - 6
    框架办公楼结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
