4层古生物化石博物馆电气施工图纸
-
建筑类别：文化
-
建筑高度类型：多层建筑
-
建筑设计面积：26385平方米
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
负荷等级：一级,二级
-
防雷等级：第二类
-
有线广播：火灾应急
-
接地方式：TN-S
-
项目所在地：安徽
-
强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：火灾自动报警系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,其它
该附件为安徽省级多层古生物化石博物馆
电气施工图
。
概况：
该项目为安徽省级多层博物馆。建筑面积为26385m，其中地上面积17915m，地下面积8470m。建筑 层数为地上四层。
设计范围：
10KV/0.4KV变配电；照明及配电系统；动力配电及控制系统；
消防设施配电及控制系统；空调配电及控制系统；防雷与接地系统；
火灾自动报警与消防联动控制系统；大空间消防报警系统；
公共广播及消防紧急广播系统；楼宇自控系统；
安全防范系统；通信及综合布线系统；有线电视接收系统。
部分图纸摘录：

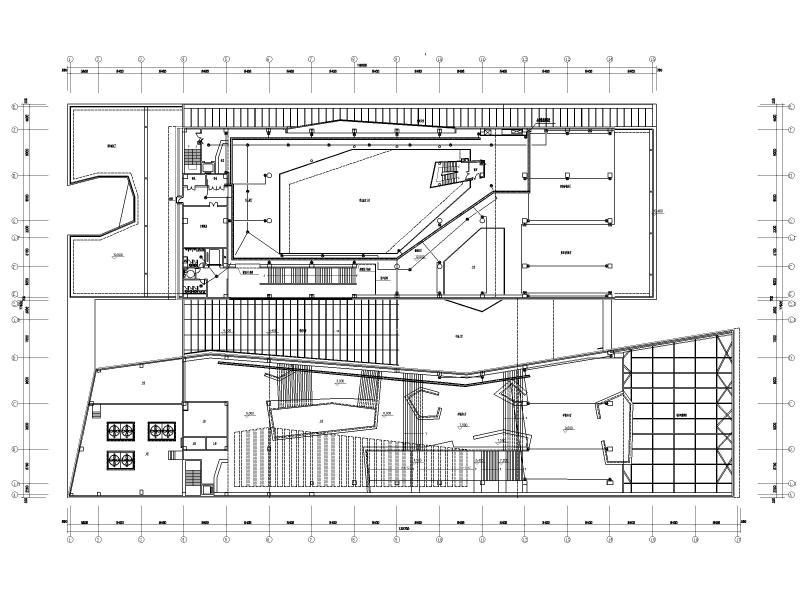

弱电平面图

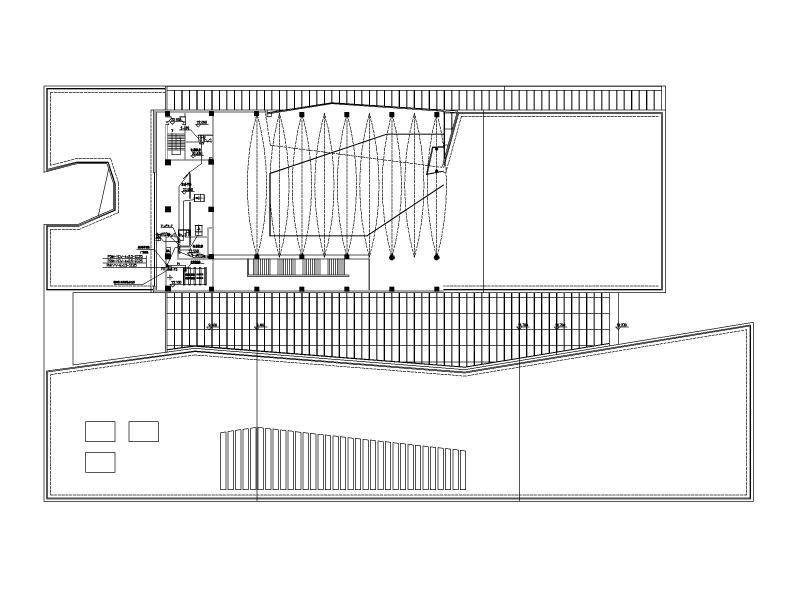

电力平面图

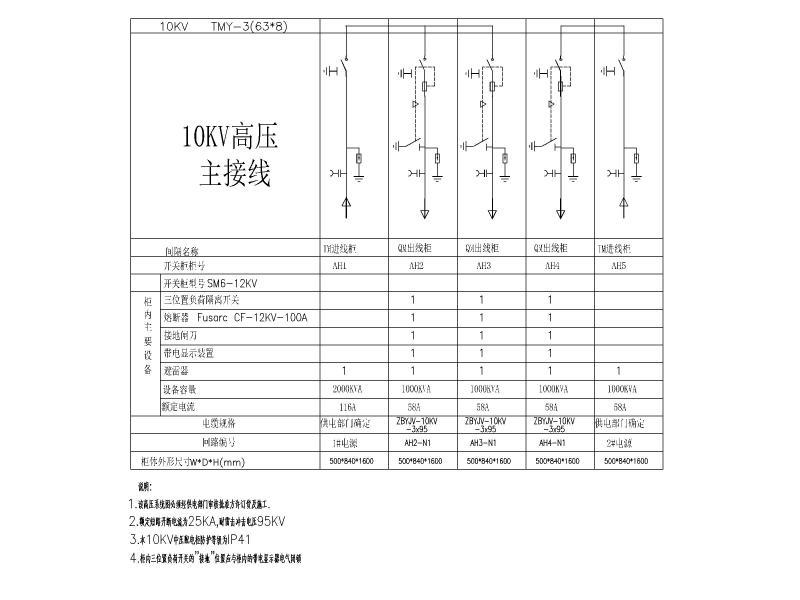

高压配电系统图

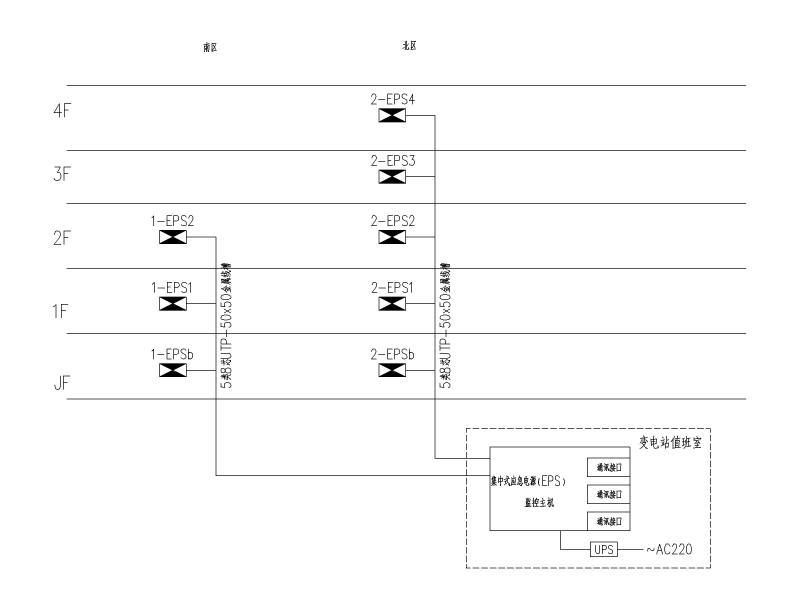

(EPS)应急照明控制网络干线示意图
楼宇自控系统图
安全防范系统图
公共广播及消防紧急广播系统图
通信及综合布线系统图
