大学校园室外综合管沟电气初设初设图纸

  • 建筑设计面积:45.32平方米
  • 图纸设计深度:方案(初设图)
  • 图纸设计格式:CAD2000
  • 节点大样:线管
  • 负荷等级:一级
  • 项目所在地:青海
  • 强电设计:供配电系统,其它

该附件为青海师范大学室外综合管沟电气初设图纸。

概况:
该项目为青海师范大学室外综合管沟有关的电气设计,项目位于青海市,本规划校区占地86.89公顷,规划建筑面积约45.32万平方米。全长约3666米,布设在道路一侧绿化带内。

设计范围:
设计内容包括综合管沟的照明、排风机、排水泵的配电设计、消防设计、接地设计等,其中消防设计待与设备及消防部门协商后完善平面图。
综合管沟的电气照明、排风机、排污泵均安一级负荷设计,供电电源采用两路独立电源供电,电源分区域引入。

部分图纸摘录:

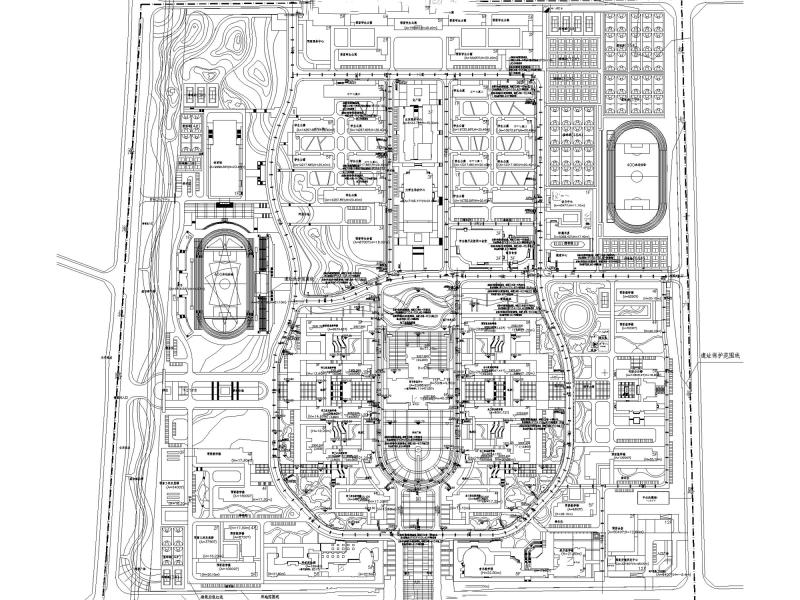

综合管沟平面布置图

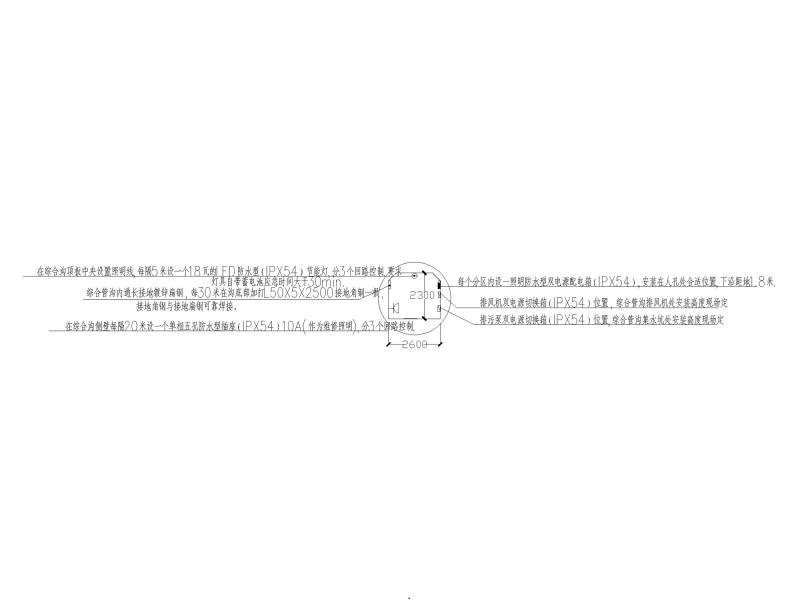

综合管沟标准断面电气布置图

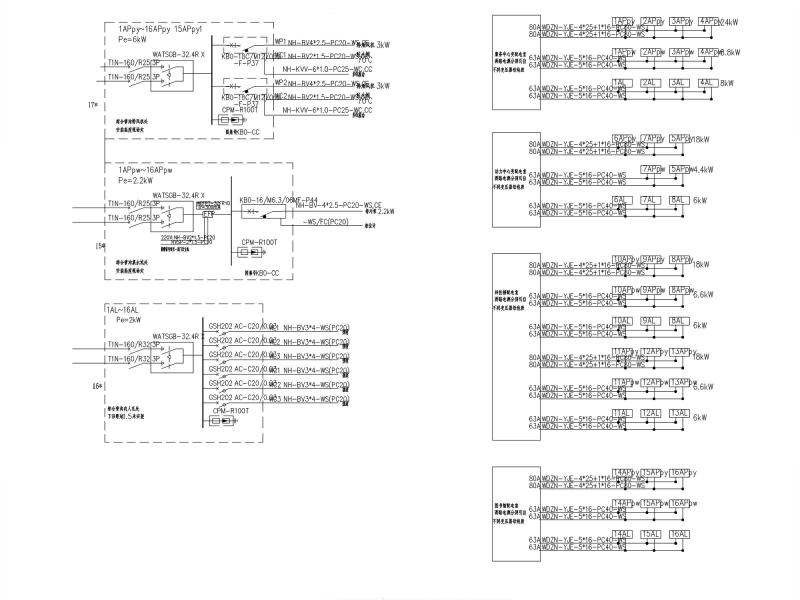

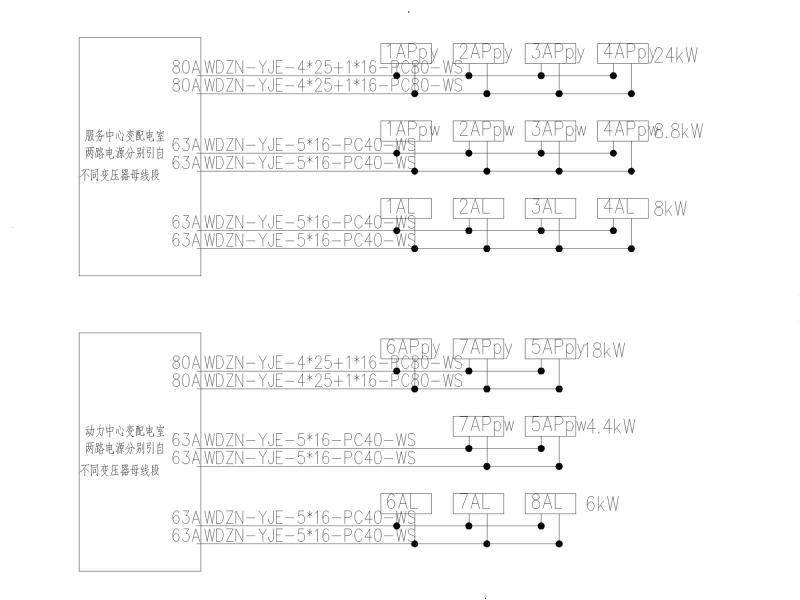

配电系统图


配电系统图

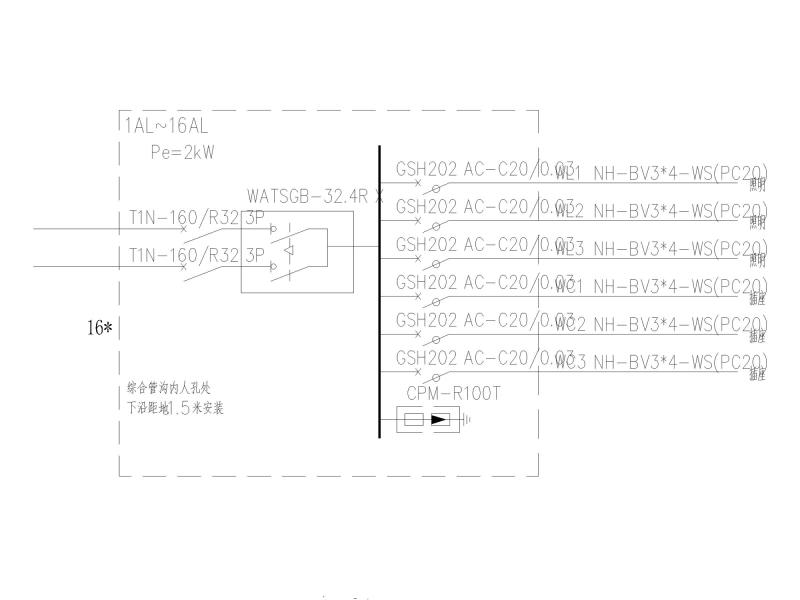

配电箱系统图




主要设备材料表



以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 学校电气图纸 - 1
    学校电气图纸 - 1
  • 学校电气图纸 - 2
    学校电气图纸 - 2
  • 学校电气图纸 - 3
    学校电气图纸 - 3
  • 学校电气图纸 - 4
    学校电气图纸 - 4
  • 学校电气图纸 - 5
    学校电气图纸 - 5
  • 学校电气图纸 - 6
    学校电气图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
