5792平米5层框架结构图纸书馆毕业设计方案

附件详情

某图书馆毕业设计(含计算书,建筑、结构图)
该资料为河南理工大学学士学位论文
该工程位于丰南地区,地震设防烈度为7度。该项目采用框架结构。该楼为五层,层高3.9米。总高20.5米,总建筑面积为5792平方米。
总的设计思路:在建筑结构的两个主轴方向分别考虑水平地震作用,各方向的水平地震作用应全部由该方向抗侧力结构承担。采用框架 结构计算 的近似法求解内力,即:求竖向荷载作用下的内力按无侧移框架用弯距二次分配法,求水平地震作用下的内力按三角形分布用D值法。最后利用钢筋混凝土的相关原理进行构件配筋计算及校核。
具体设计步骤分十步:
第一步:荷载统计,包括各层恒载、活载,计算各楼层重力荷载代表值。
第二步:刚度计算,包括各梁、柱的线刚度,柱的抗侧刚度D,按框架分析的D值法计算。
第三步:框架自震周期的计算。
第四步:验算侧移,包括顶部位移和层间位移。
第五步:内力计算,用反弯点法求得各柱端弯矩、梁端弯矩和梁端剪力。
第六步:竖向力作用下框架内力计算。采用弯矩二次分配法,对梁端弯矩调幅,调幅系数β取0.8。
第七步:综合配筋计算。将水平地震力与竖向力作用下分别求出的内力进行不利组合,再根据得到的几组不利组合分别进行框架梁、柱的配筋计算,取其中的最大值来配筋。
第八步:使用PKPM软件绘制一榀框架配筋图、楼板配筋图以及梁柱截面配筋图。
第九步:楼梯设计,根据建筑设计中确定的楼梯参数,对楼梯的梯段板、平台板和平台梁配筋进行计算,并绘制楼梯各处配筋图。
第十步:基础设计,首先对所给的工程地质条件进行地基处理,然后对基础进行布置和截面配筋计算。
共67页。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

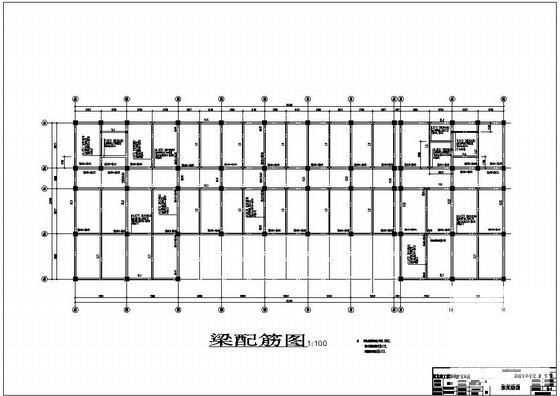

  • 框架结构毕业设计 - 1
    框架结构毕业设计 - 1

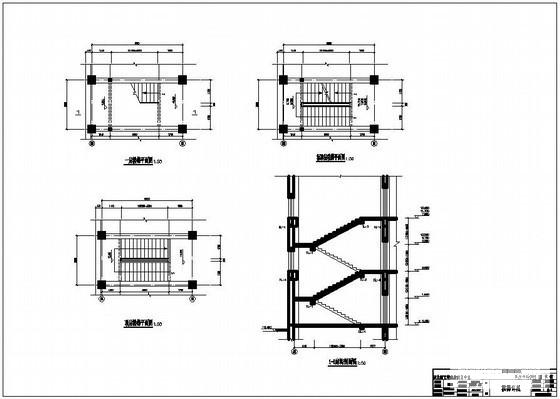

  • 框架结构毕业设计 - 2
    框架结构毕业设计 - 2

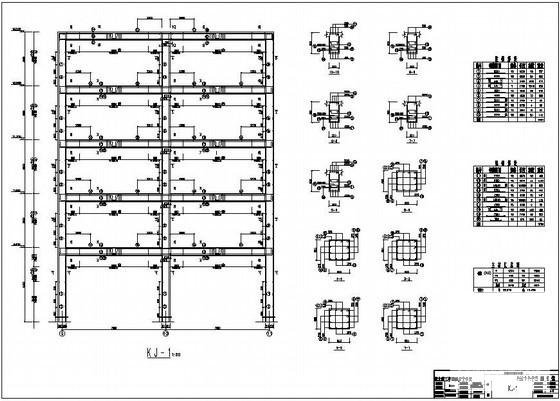

  • 框架结构毕业设计 - 3
    框架结构毕业设计 - 3

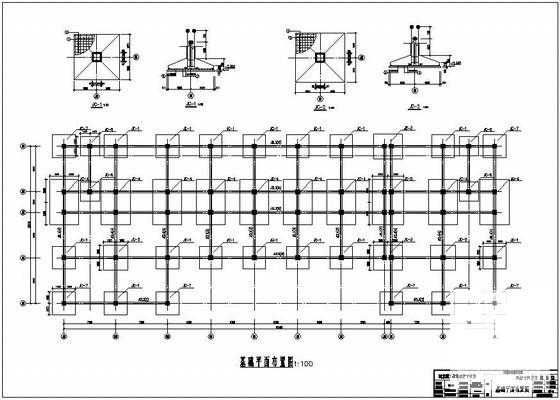

  • 框架结构毕业设计 - 4
