职业学院总平面电气设计施工图纸

该附件为四川职业学院总平面电气设计图纸。

概况：

该项目为四川省某职业学院一期，本子项为总平面设计，总占地面积349627.63m，总建筑面积112437.6m。

强电：从市政电网两个开关站各引来一路10kV高压电源至高压配电站，供该项目使用。后期的高压电源均在此高压配电站预留出线柜。该资料容量：1路主供6000KVA，1路备供6000KVA。备供为高可靠电源，当主供电源失电情况下，由备供电源提供该项目用电。

弱电：电话、电视、网络主干由市政引入弱电进线间后，各系统线缆均沿地下室内沿桥架敷设至各电气间及单体建筑。消防控制室兼做安防监控中心，位于地下室，负责范围为整个小区。

设计范围：

强弱电平面布置；箱变系统；接地系统；

远程抄表系统；电力监控及能耗监测系统。

部分图纸摘录：

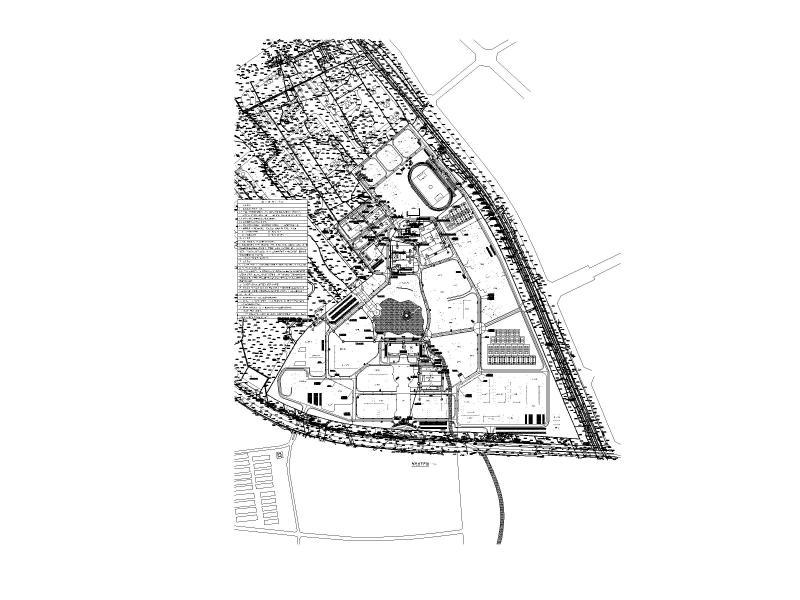

强电总平图

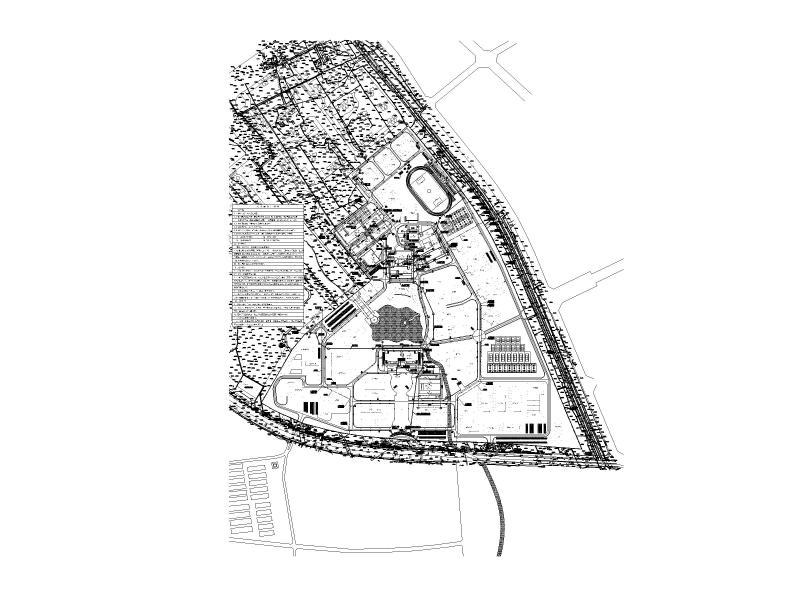

弱电总平面图

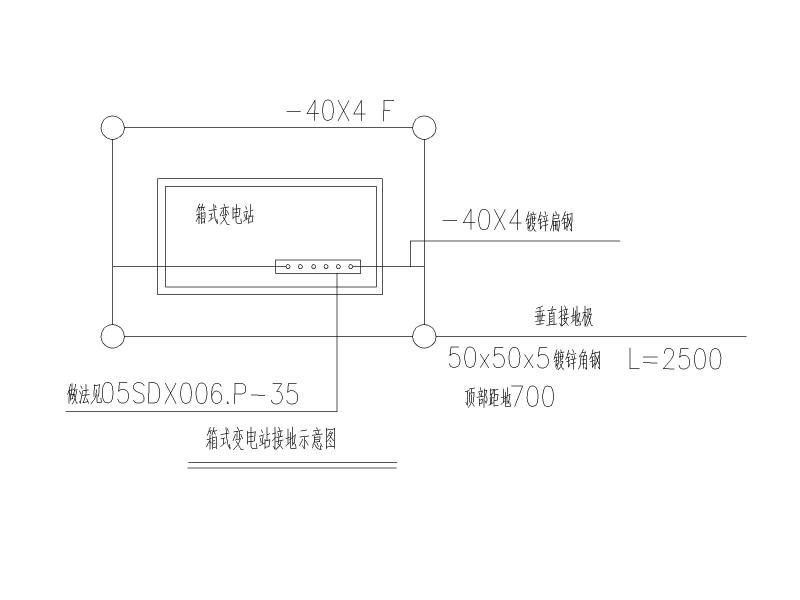

箱式变电站接地示意图

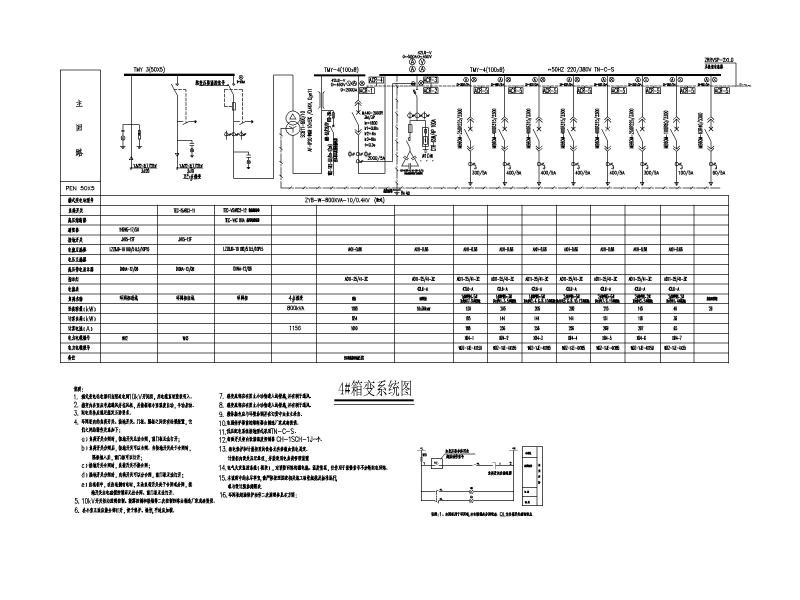

箱变系统图

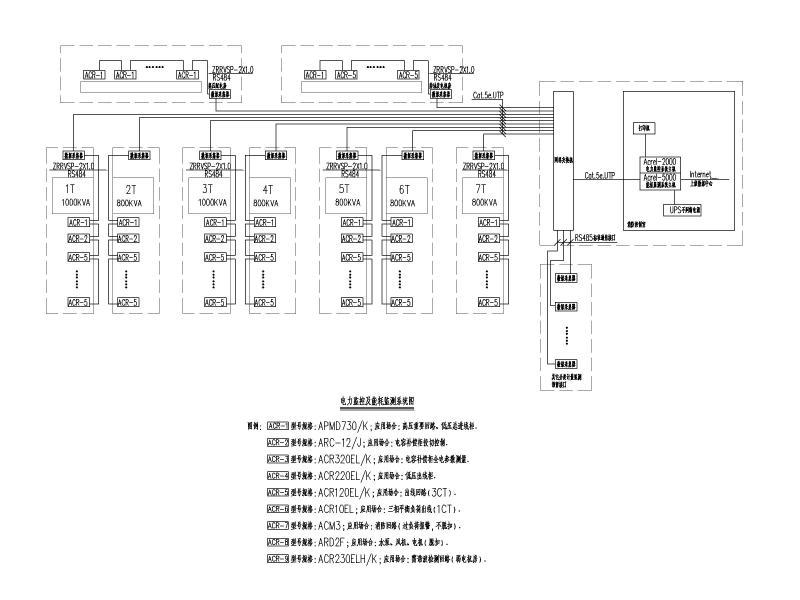

电力监控及能耗监测系统图

远程抄表系统图
