柱加大截面加固表示方法说明

该附件是 柱加大截面加固表示方法说明(CAD) ,共有1页。
1、若相邻上或下层柱不需加固,则柱加大截面延伸至相邻层间的板内进行锚固,详见上下层柱不为加大截面加固时钢筋锚固图;若相邻楼层柱需加大截面加固,则两层柱加大截面的钢筋相互连通,钢筋植筋不一致时采用焊接连接。
2、柱上下层加大截面加固中,因遇到梁阻挡而导致纵向钢筋无法贯通,则截断的钢筋需要植入梁中Ld。3、柱上下层加大截面加固中,因柱变截面而导致纵向钢筋无法贯通,此时纵向钢筋通过短钢筋焊接连接的方法连接,详见本图上下柱变截面时纵向钢筋连接大样。
内容主要包含:
一、总则
二、柱加大截面加固表示方法绘制说明
三、其它

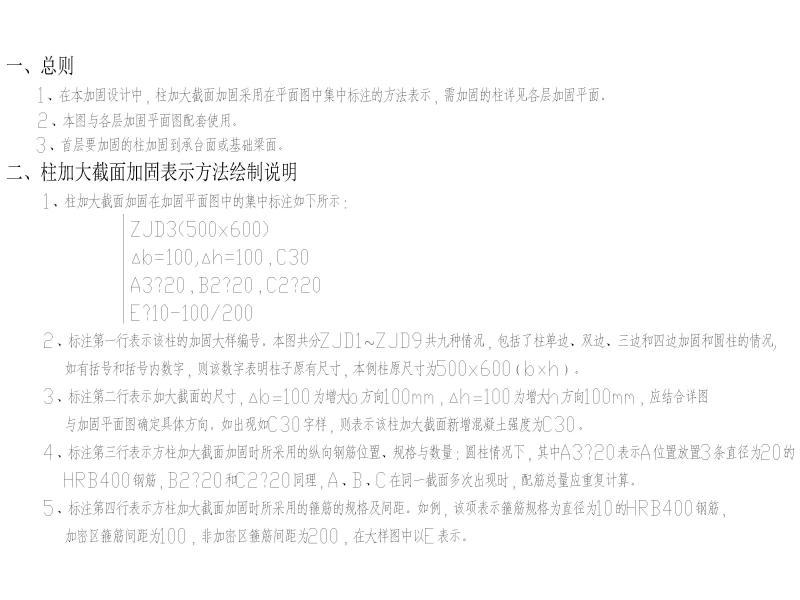

柱加大截面加固表示方法绘制说明
顶层柱加大截面纵筋锚固图

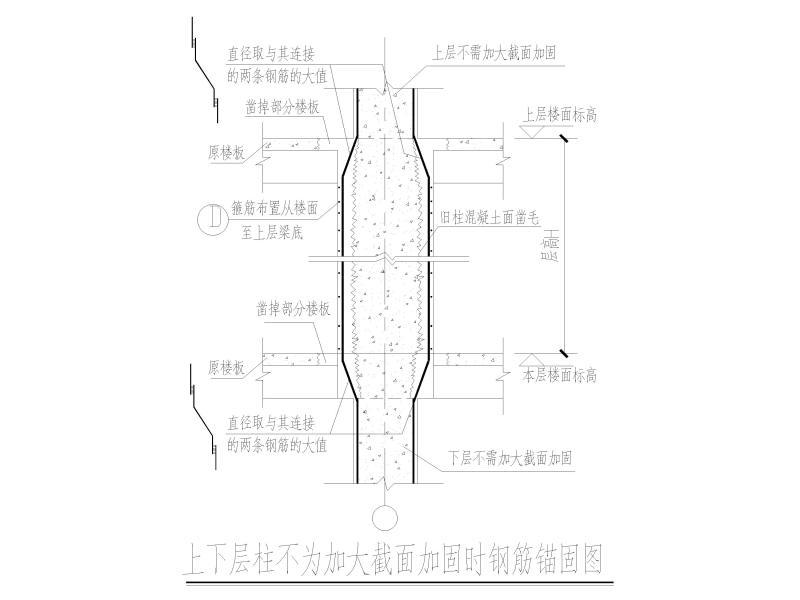

上下层柱不为加大截面加固时钢筋锚固图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 截面加大方法 - 1
    截面加大方法 - 1
  • 截面加大方法 - 2
    截面加大方法 - 2
  • 截面加大方法 - 3
    截面加大方法 - 3
以上是部分截图,请下载附件后查看完整高清内容
