24层仪表厂集资楼给排水CAD施工图纸.dwg

附件详情 该资料范围包括红线以内生活给水,生活污水,雨水以及室内外消火栓系统等。   给水:该项目为高层住宅,用水量指标如下:最高日用水量Qd=240m3/d;最大时用水量Qh=25m3/h。根据甲方提供资料,市政管网供水压力不小于于0.7Mpa。满足工程生活,消防供水要求。则本片区工程生活供水方式为:分区供水但均由市政管网自然压力供给。   排水:埋地式污水处理装置进出水管采用排水铸铁管,排水管均采用白色PVC-U塑料排水管,承插接口。室内排水管均采用白色加厚型UPVC塑料管。各住宅室内污水均本层解决,各排水支管均由用户二次装修是另行设计安装,该资料中,生活污水支管只做到每层进户三通处后。主排水立管在5层,13层和23层处均设置立管消能器。屋面雨水经雨水斗和室内雨水管排至室外散水。室外地面雨水经雨水口,由室外雨水管汇集,排至市政雨水管。   消防:本小区为32F高层住宅,市政管网压力不能满足系统要求,则根据规范定,该项目消防系统采用常高压制室外消火栓,和临时高压制室内消火栓系统系统。室内消火栓系统为两个分区。其中低区7F以下楼层和高区17~24层消火栓。该项目在地下一层库房和一层公共空间以及塔楼公共走廊设置自动喷淋系统 重庆某仪表厂集资楼给排水施工图 重庆某仪表厂集资楼给排水施工图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

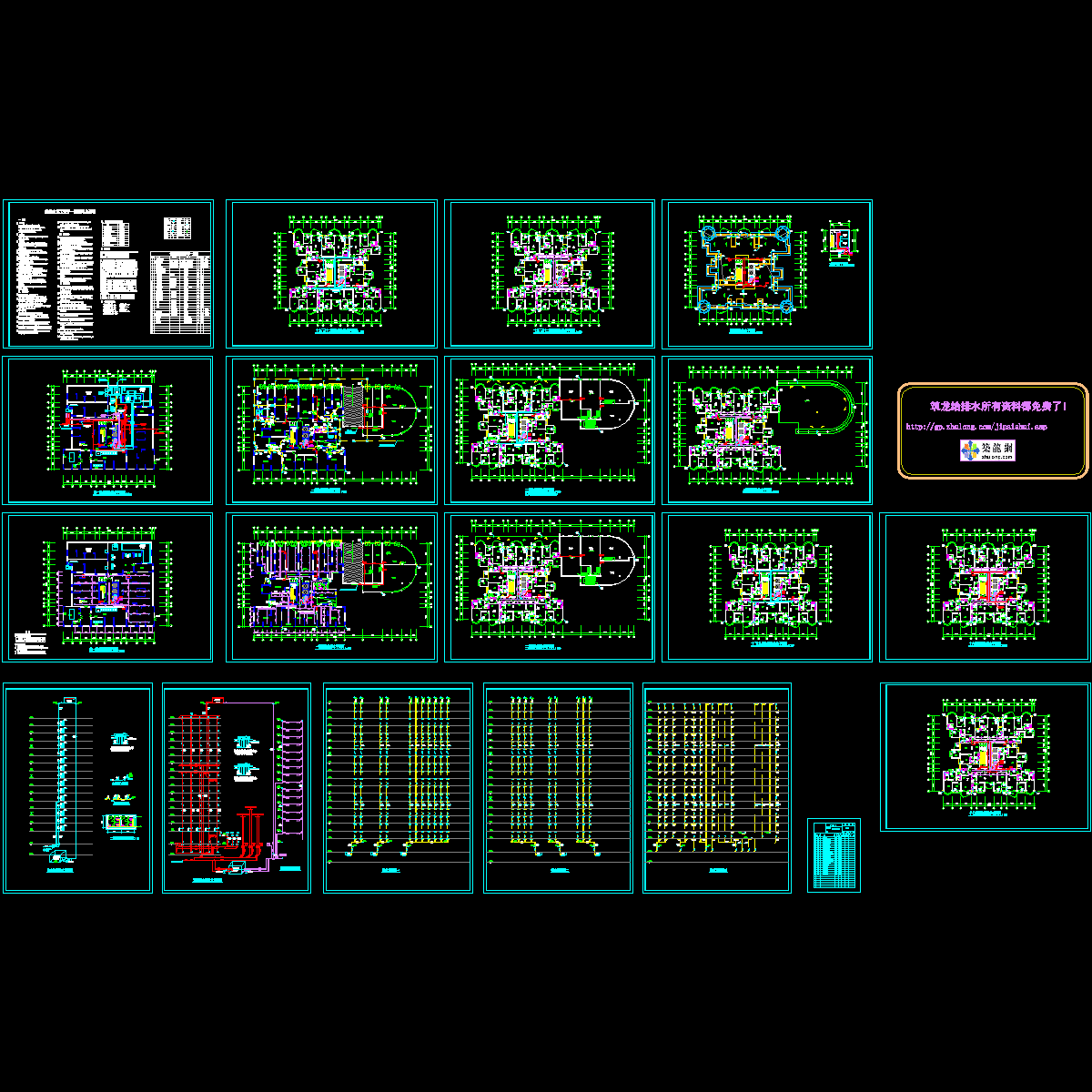

  • 24层仪表厂集资楼给排水CAD施工图纸.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
