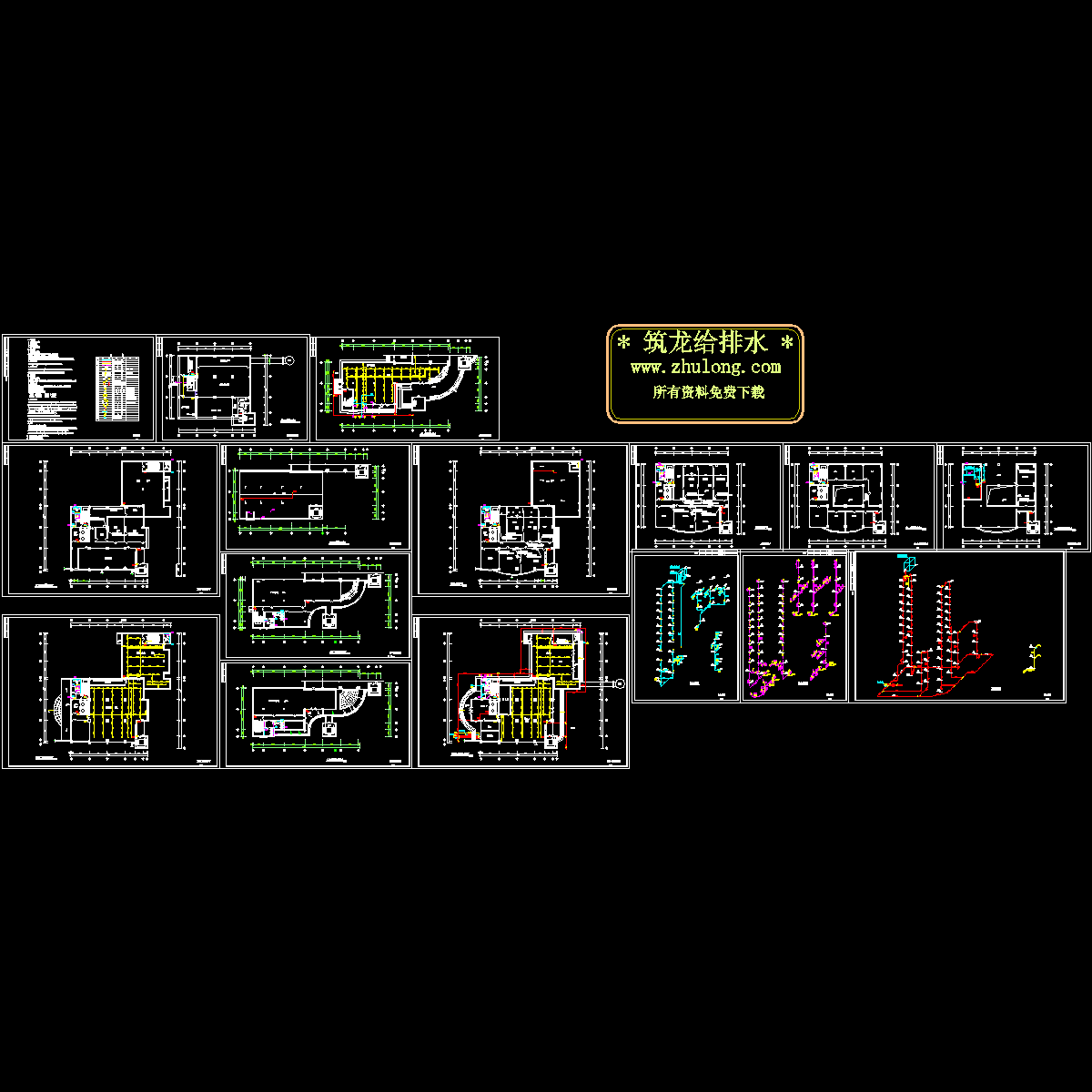

二类高层办公楼给排水CAD施工图纸.dwg

一. 设计范围 　　1. 室内生活给水系统. 　　2. 室内排水系统. 　　3. 室内消防给水系统. 　　二. 设计原则 　　1. 室内生活给水系统 　　该项目属二类高层建筑.生活给水拟分二个区,1~3层为低区,由市政管网水压直接供水;4层及以上为高区,由屋顶水箱供水.泵房内设生活水加压泵,补水至屋顶水箱.泵房内设消防加压泵和水池,以满足消防水量及水压. 　　2. 室内排水系统 　　室内污水排至室外,经化粪池处理后,由小区排水管网至市政排水管网. 　　3. 室内消防系统 　　室内消火栓灭火系统用水量20L/s,屋顶设生活消防合用水箱,水箱贮存消防用水12m ,每个室内消防箱均设启泵按扭,按下后,应能立即启动消火栓系统给水主泵.
