3层幼儿园电气施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:4121.38平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 节点大样:防雷接地
  • 负荷等级:三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:江苏
  • 强电设计:供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,通信系统,广播系统,信息网络系统,其它

该附件为三层幼儿园 电气施工图

概况:
该项目为江苏苏州某小区幼儿园,本建筑工程设计等级为二级。地上建筑耐火等级为二级,屋面防水等级为一级。建筑设计结构形式为框架结构。抗震设防烈度为7 度。建筑面积为4121.38平方米。

设计范围:
10/0.4kV变配电系统;低压配电系统;正常照明与应急照明系统;
普通动力系统;防雷接地系统;火灾自动报警系统;
电话及宽带管路;广播系统;电铃系统。

部分图纸摘录:
火灾报警平面图

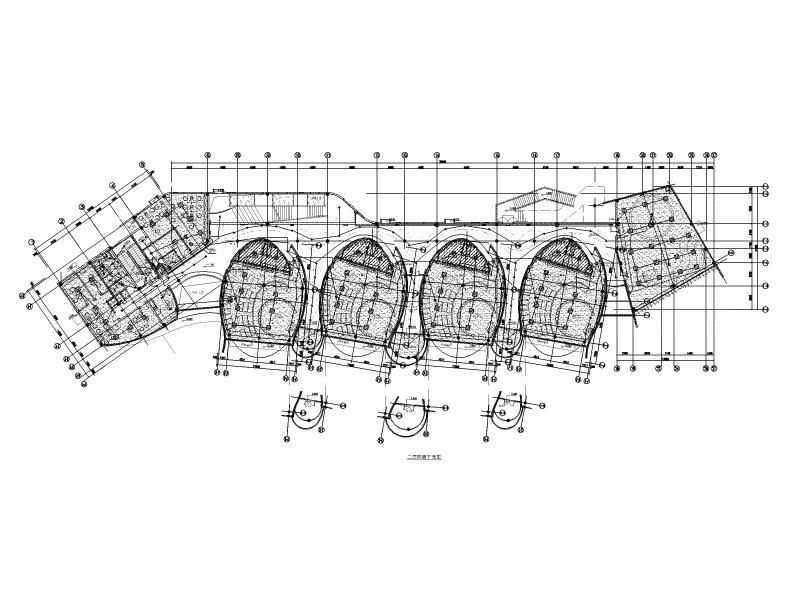

照明平面图



配电系统箱图

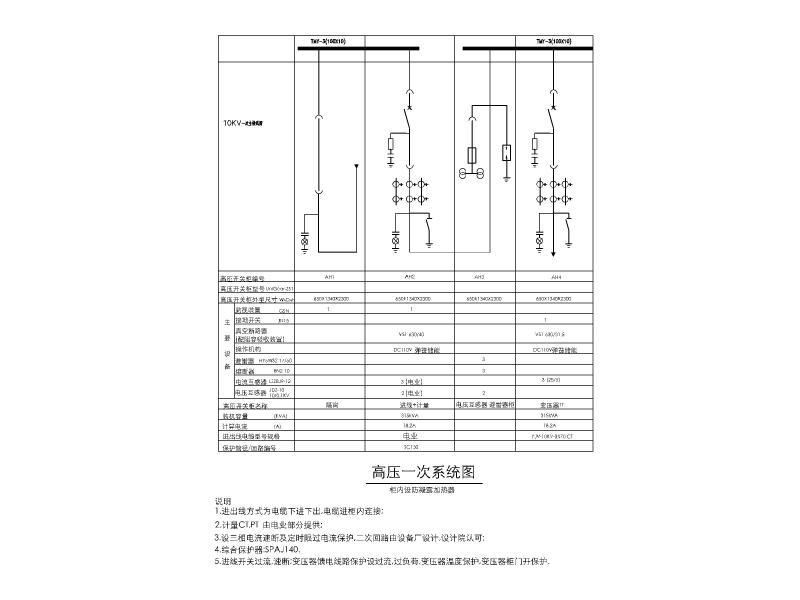

高压一次系统图

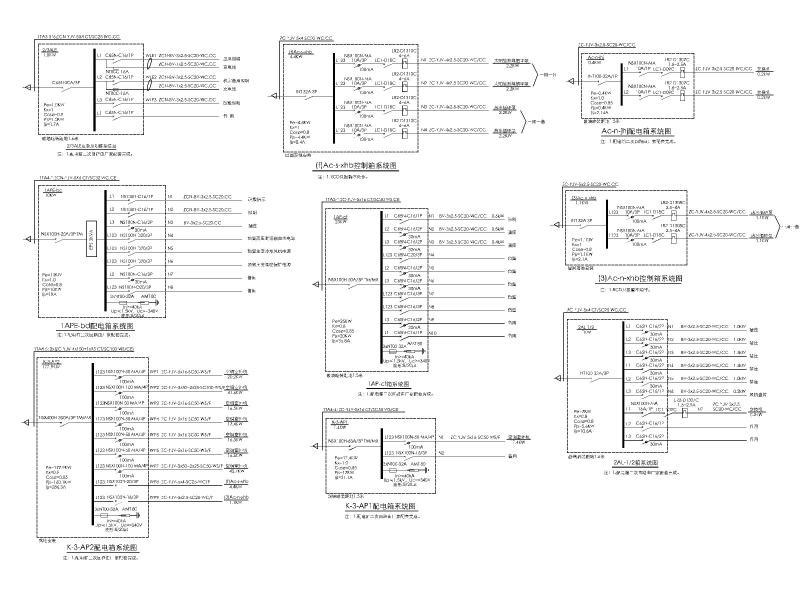

低压配电系统图



火灾自动报警系统图
弱电系统图




变电所接地详图
