3层医院门诊楼空调通风采暖设计施工图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:8717平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:空调,通风,采暖,防排烟
  • 空调系统:空气-水系统
  • 项目所在地:陕西
项目概要:
该项目为韩城市中医院搬迁项目,位于山西省韩城市,总建筑面积约5.3万平米,门诊楼建筑面积约8717m2,建筑高度12.4,地上3层,一层层高4.8m,二三层均3.8m,地下一层平时为汽车库,战时为人防物资库,核六常六等人员掩蔽所和人防救护站。

设计范围:
门诊楼空调、采暖、通风及防排烟系统设计

部分图纸展示:

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

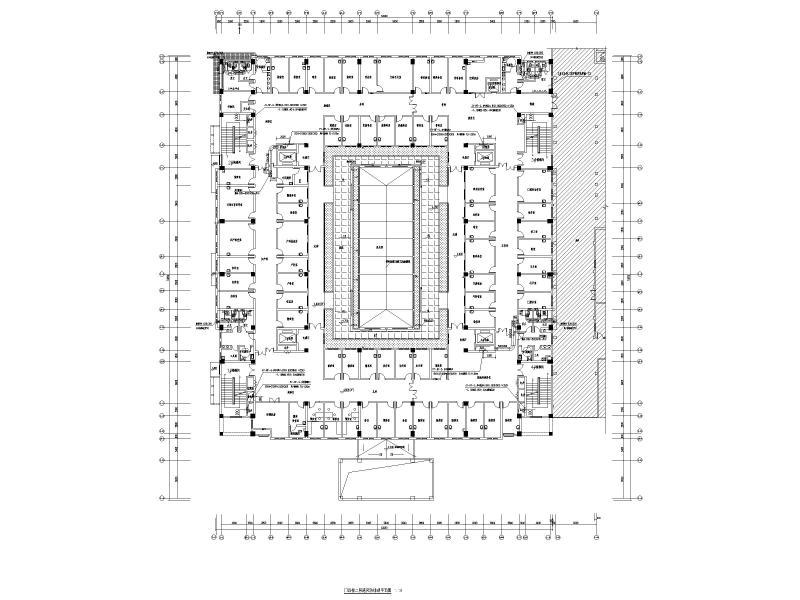

  • 采暖通风空调设计 - 1
    采暖通风空调设计 - 1

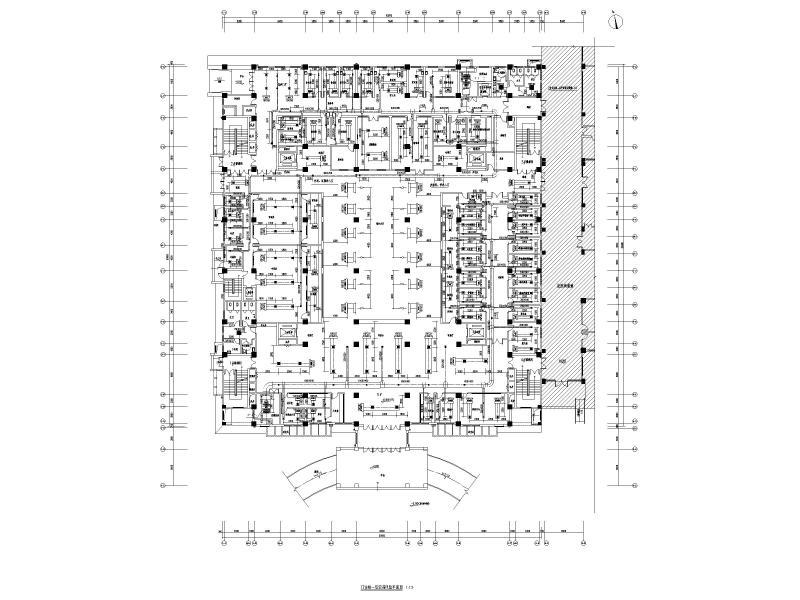

  • 采暖通风空调设计 - 2
    采暖通风空调设计 - 2

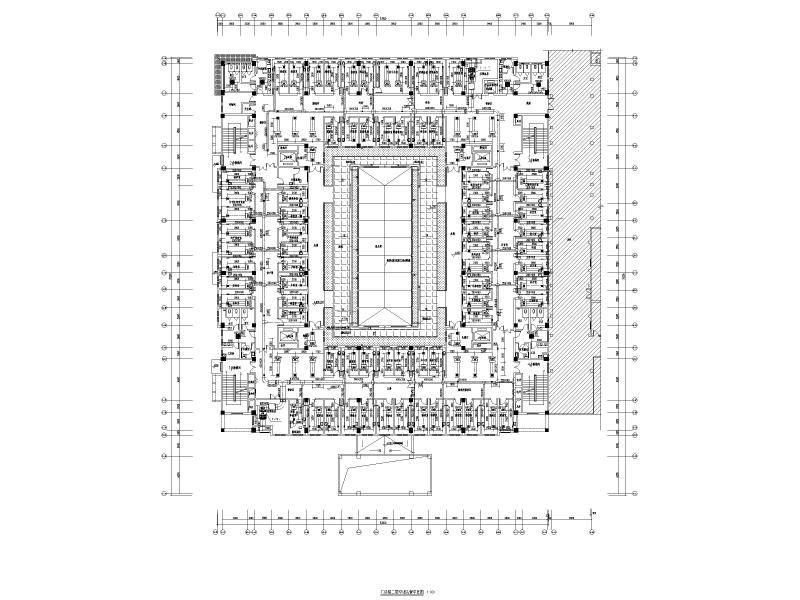

  • 采暖通风空调设计 - 3
    采暖通风空调设计 - 3

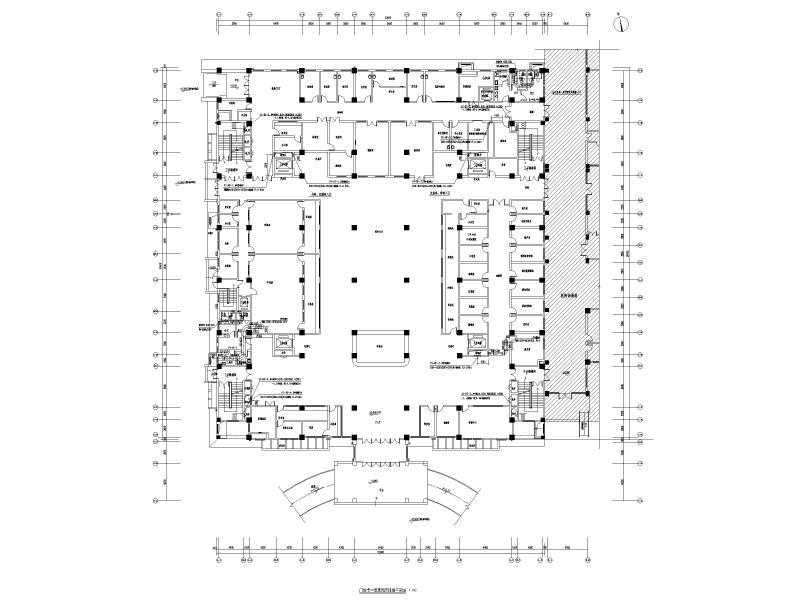

  • 采暖通风空调设计 - 4
    采暖通风空调设计 - 4
  • 采暖通风空调设计 - 5
    采暖通风空调设计 - 5
  • 采暖通风空调设计 - 6
    采暖通风空调设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
