设计大院钢结构节点标准图纸

该附件是 设计大 钢结构节点 标准图(CAD) ,共图纸24张。
主要内容:梁梁连接节点、梁柱铰接节点、梁柱刚接节点、柱脚节点、橡胶支座与混凝土连接、成品支座 节点图 、铸钢节点支座、板式橡胶支座、板式支座及受拉支座、相贯节点、网架球节点、檩条/拉条 节点图 、网架支座节点/天沟图、管桁架相关节点、混凝土梁上起钢柱、广告牌柱脚节点、组合楼板连接大样、观光电梯后施工、影院看台起步、影院立柱柱脚、钢梁与混凝土构件连接...
图纸完整,各个细部构造、节点大样清晰,方便直接选用或者借鉴。
梁梁连接节点
钢梁与混凝土构件连接(受力较大时)

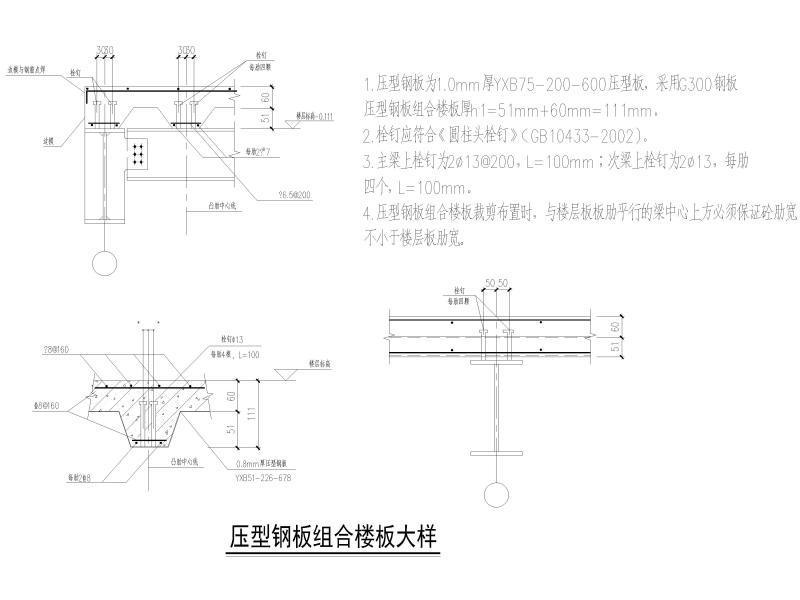

组合楼板连接大样

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 钢结构标准设计图纸 - 1
    钢结构标准设计图纸 - 1
  • 钢结构标准设计图纸 - 2
    钢结构标准设计图纸 - 2
  • 钢结构标准设计图纸 - 3
    钢结构标准设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
