4层环保办公大楼给排水及消防CAD施工大样图.dwg

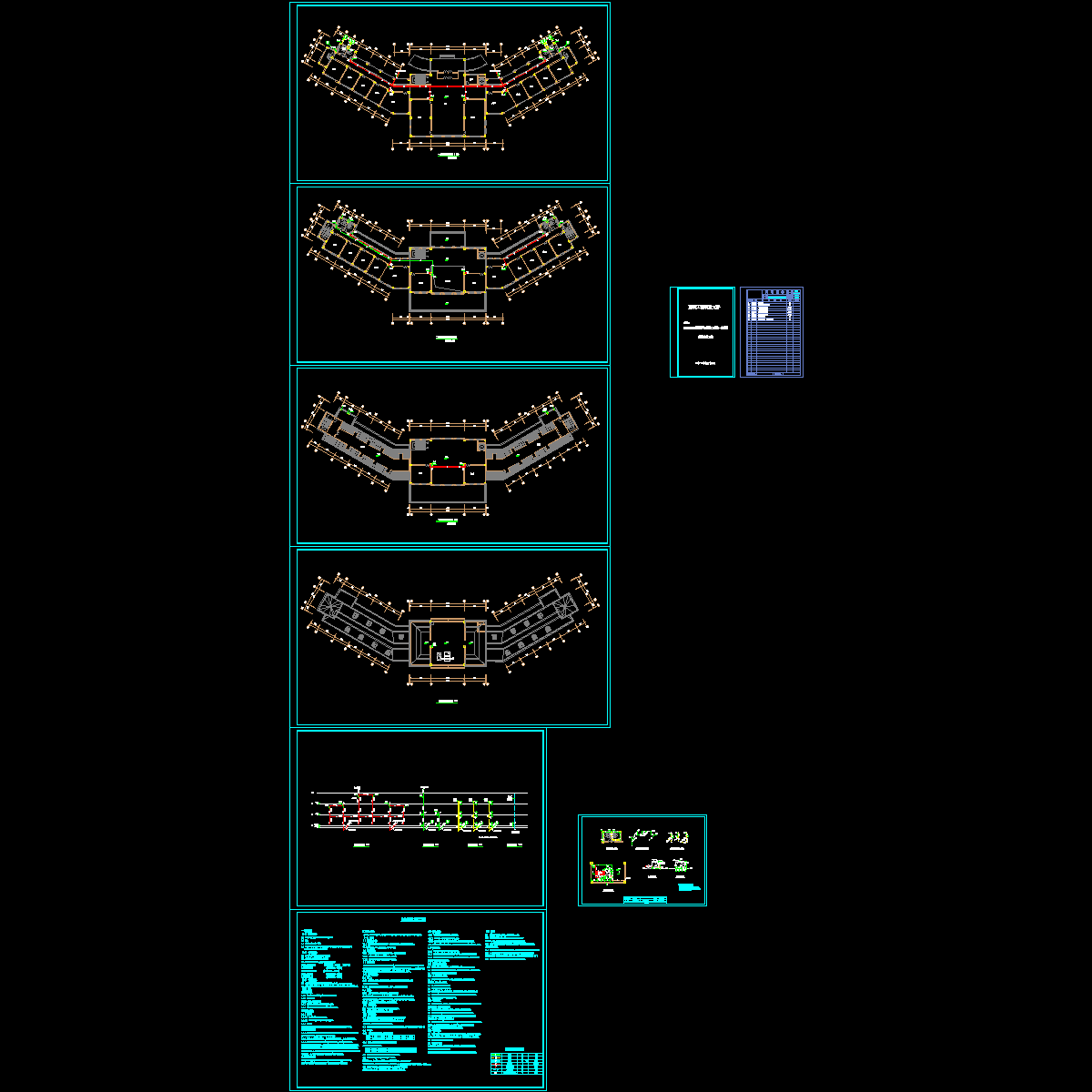

附件详情 一、项目概要及设计范围 　　 　　该项目总建筑面积2650M2。该项目为为综合办公楼，建筑层数为四层;建筑防火分类为二类建筑，耐火等级为二级。 　　设计范围包括室内生活给水系统、排水系统、雨水系统、消火栓系统、灭火器配置。 　　 　　二、系统设计 　　 　　该项目设有生活冷水给水系统, 生活污废水系统, 雨水系统, 空调冷凝水排水系统, 消火栓给水系统. 　　 　　1.给水系统 　　给水系统一个分区，由市政直接供水。 　　 　　2.排水系统 　　该项目生活用污、废水采用合流制。屋面雨水采用内排水. 　　 　　3.消火栓给水系统 　　办公楼的室内消火栓管道分别引自厂内的消防水泵房的室内消火栓泵出水管道。室内消火栓用水量:15L/s；室外消火栓用水量:20L/s.火灾延续时间:2h。 　　 　　4.灭火器配置系统 　　灭火器采用手提式ABC类磷酸铵盐盐干粉灭火器,灭火器设置于消火栓箱内。 四层给排水平面图 消火栓系统图 水箱间及卫生间大样图
