6层酒店消防设计CAD施工图纸.dwg

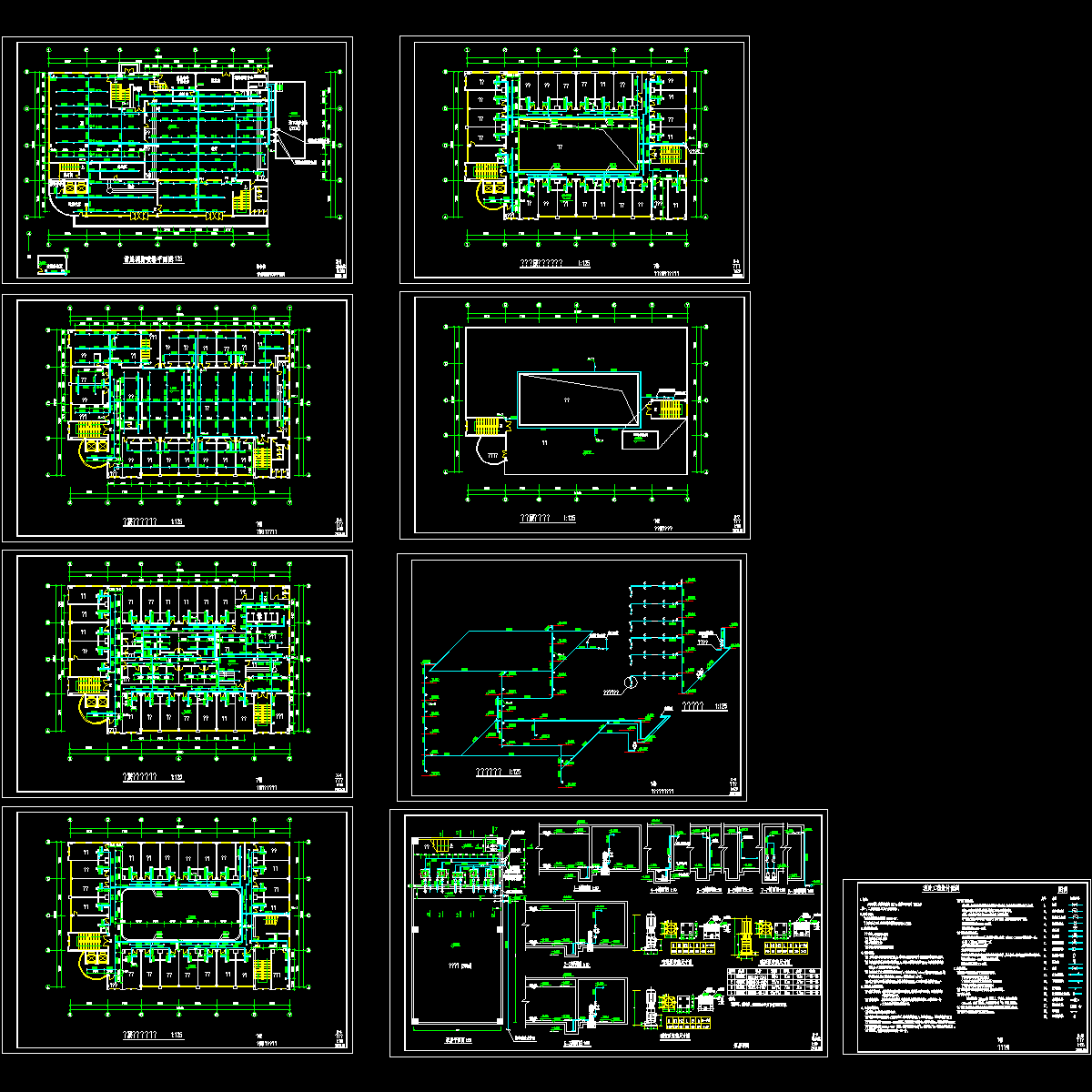

该项目为六层建筑,建筑高度为23.7米,建筑面积约为7527m2,。其一、二层为酒楼,三至六层为客房。    消火栓管网为立体环网布置。消火栓立管设三条,立管在底部连接水泵接合器。各层均设喷淋管网,喷淋管网为枝状管网布置,立管设置一条,立管在底部连接水泵接合器。    图纸内容包括:1.首层消防喷淋平面图 2.二-六层消防喷淋平面图 3.消火栓系统图 4.天面层消防平面图 5.泵房平面图及剖面图 6.喷淋泵安装尺寸图 稳压泵安装尺寸图 消防泵安装尺寸图 7.设计说明
