电厂厂区采暖热力网设计图纸.dwg
本图为包头某电厂厂区采暖热力网设计图。包括：设计说明，材料表，厂区采暖热力网平面布置图，J1-J23号检查井管道布置图，管道横断面图，固定支墩详图
以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
-
j9.dwg -

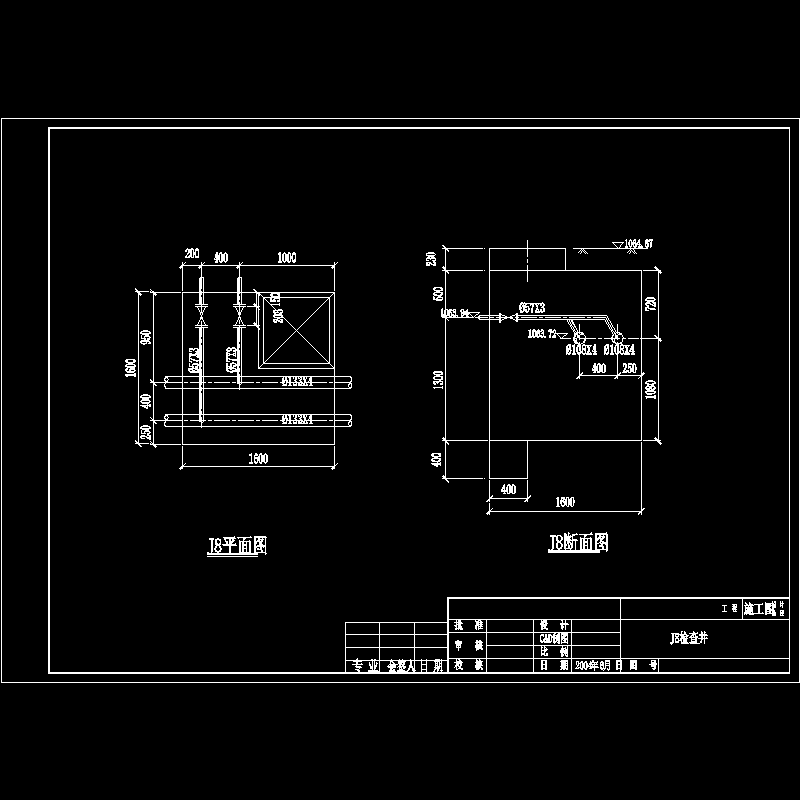

j8.dwg -
j19.dwg -
j18.dwg -

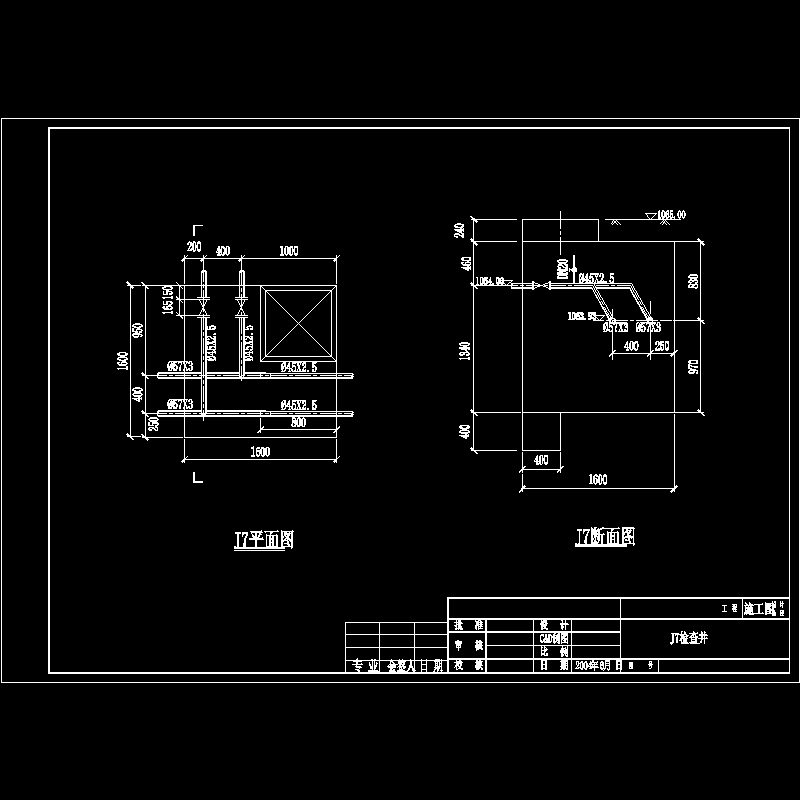

j7.dwg -
j6.dwg -
j5.dwg
-
j4.dwg
-
j3.dwg
以上是部分截图，请下载附件后查看完整高清内容
