12层住宅楼改造工程空调CAD施工图纸.dwg

附件详情 该项目为住宅、物业管理及配套用房的装修改造工程。该工程地上十二层,地下三层,地上建筑总高度为:40.450m。属二类高层建筑,建筑耐火等级为一级,该项目西区的地上一~十一的空气调节系统和地下二层冷冻站的设计,原有消防防排烟系统不变。   冷源由设置在地下二层的冷冻站提供供、回水温度为7/12℃冷冻水。热源由原热交换站提供60/50℃热水。西区部分空调冷负荷为1097KW,空调热负荷为1207KW;东区部分空调冷负荷为642KW,空调热负荷为496KW。系统工作压力为:1.0MPa。
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

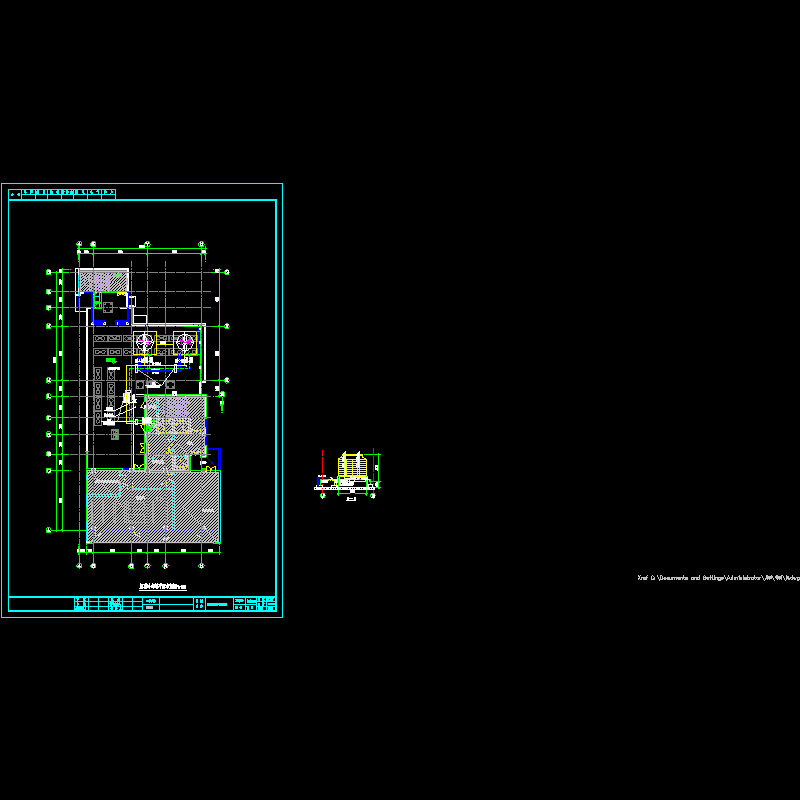

  • 屋顶冷却塔平面(09.12.27).dwg
    屋顶冷却塔平面(09.12.27).dwg

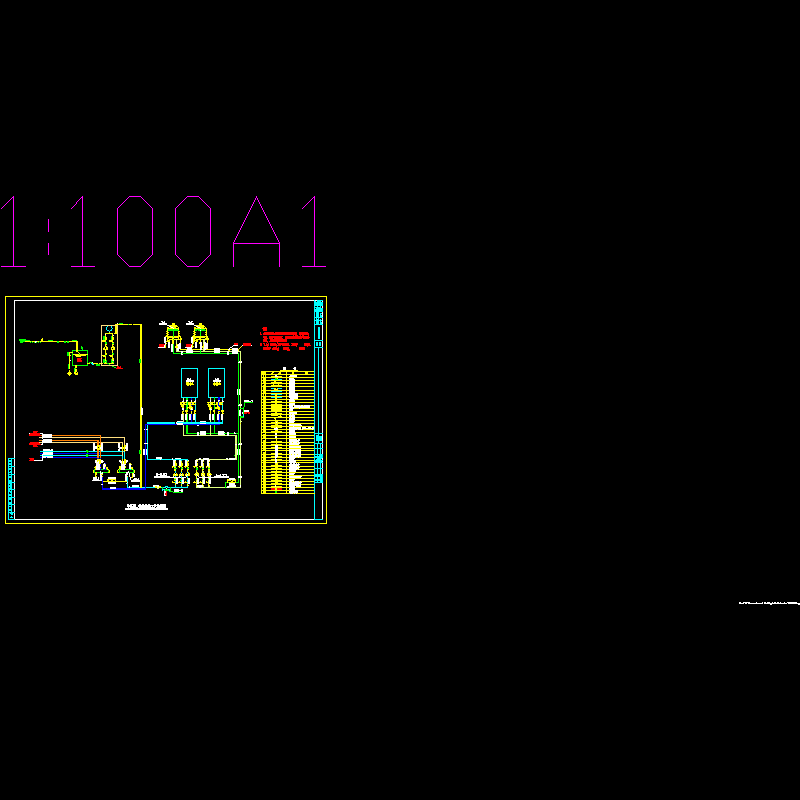

  • 水系统流程图(09.12.27).dwg
    水系统流程图(09.12.27).dwg

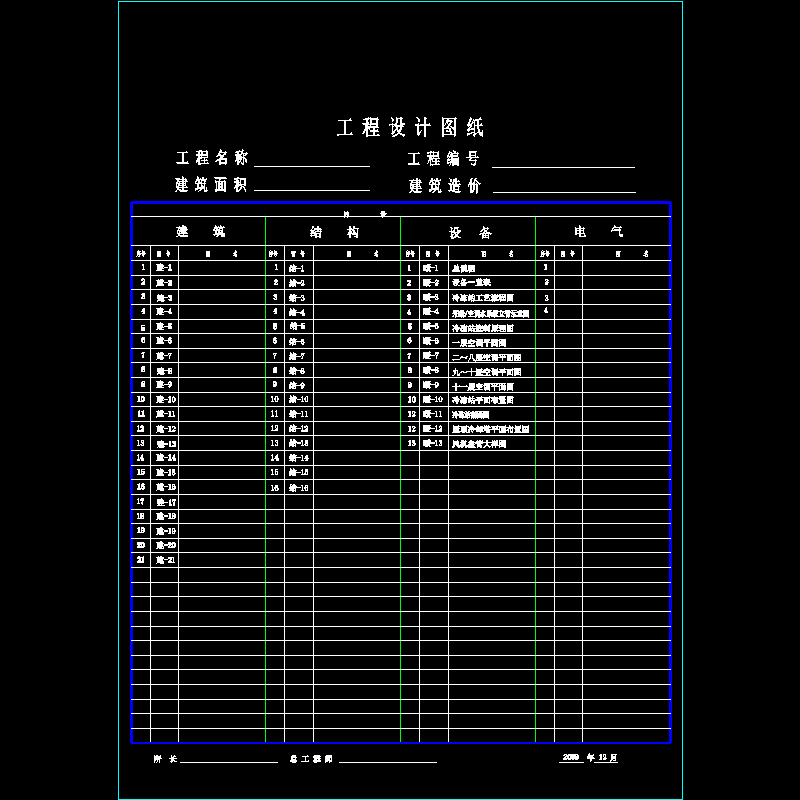

  • 目录(暖)(09.12.20).dwg
    目录(暖)(09.12.20).dwg

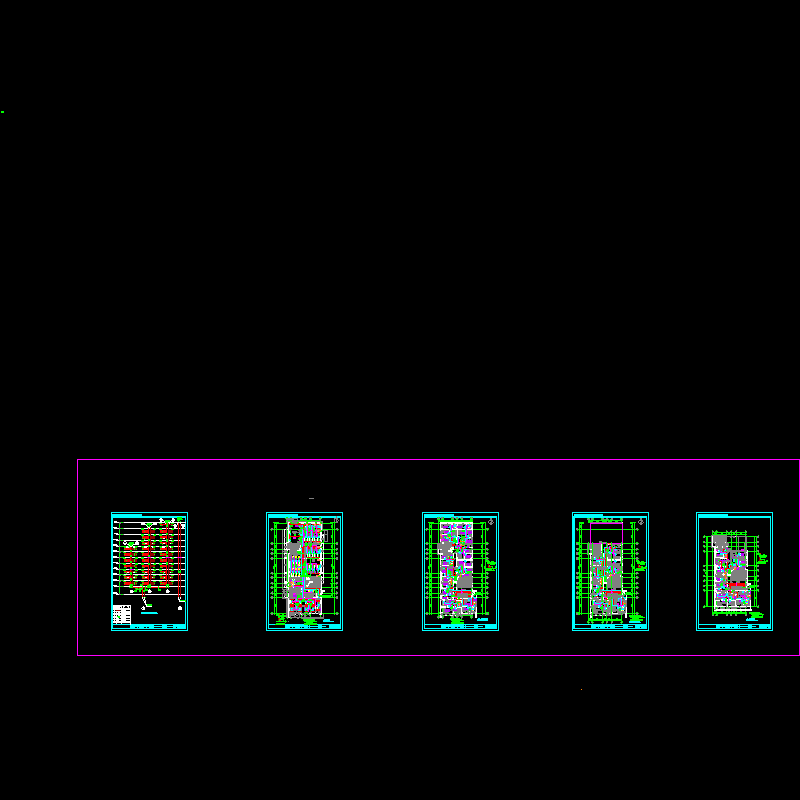

  • 空调平面图12.28.dwg
    空调平面图12.28.dwg
以上是部分截图,请下载附件后查看完整高清内容
