室外步行街变电所高低压及二次设备施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 接地方式:TN-S
  • 项目所在地:安徽
  • 强电设计:供配电系统,配变电所,低压配电,电气控制,其它

该附件为室外步行街变电所变配电及二次设备图。

概况:
该项目为安徽某达广场购物中心及室外商业街工程,由室外商业步行街、室内商业步行街、百货楼、综合楼、娱乐楼、地下超市、地下车库及A、B二座三十三层塔式写字楼共同组成。
本子项为1、2、6变电所。

设计范围:
高压10KV供电系统;
低压0.4kV配电与控制系统;
计量柜二次原理;PT柜子二次原理;
变压器柜二次原理;进线柜二次原理;出线柜二次原理;
直流屏二次原理;变电所基础平面、剖面。

部分图纸摘录:

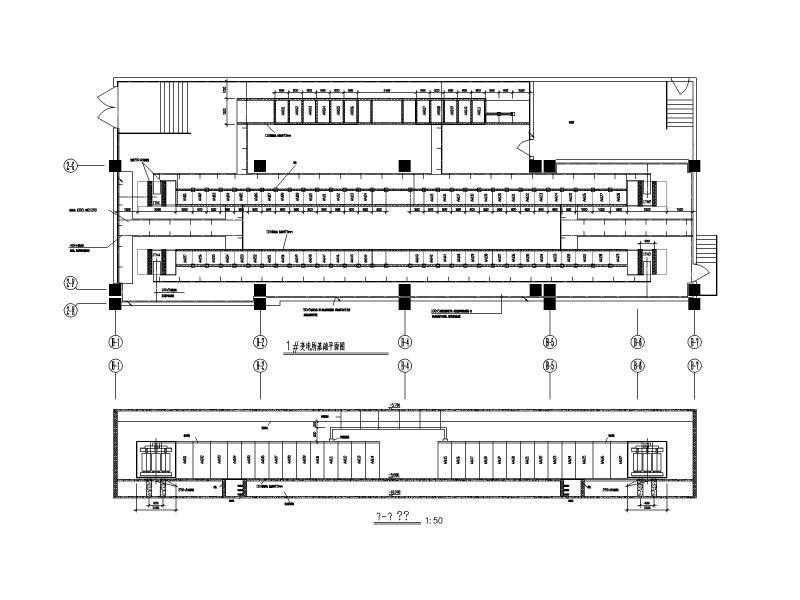

变电所基础平面图、剖面

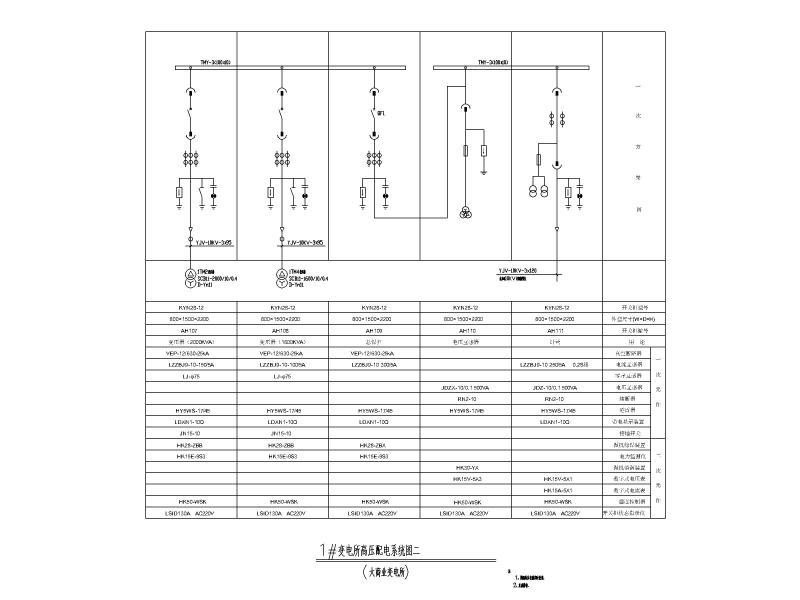

高压配电系统图

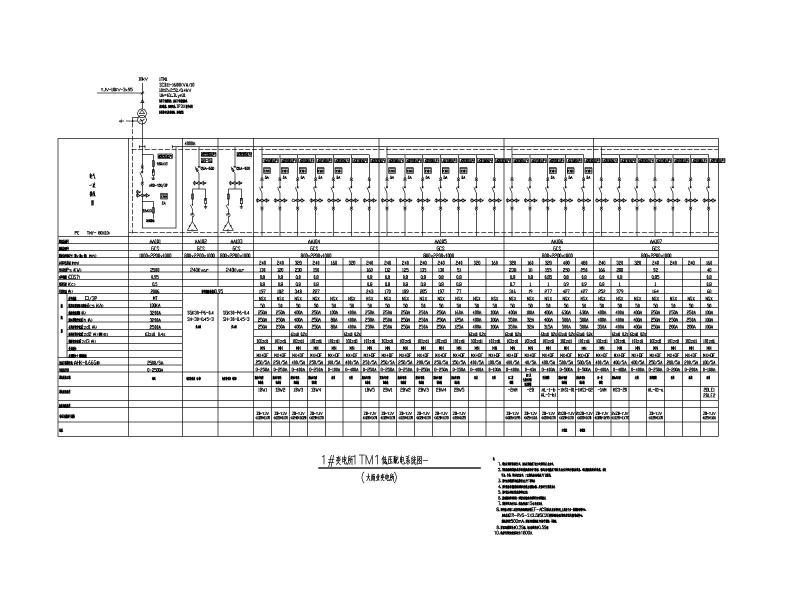

低压配电系统图

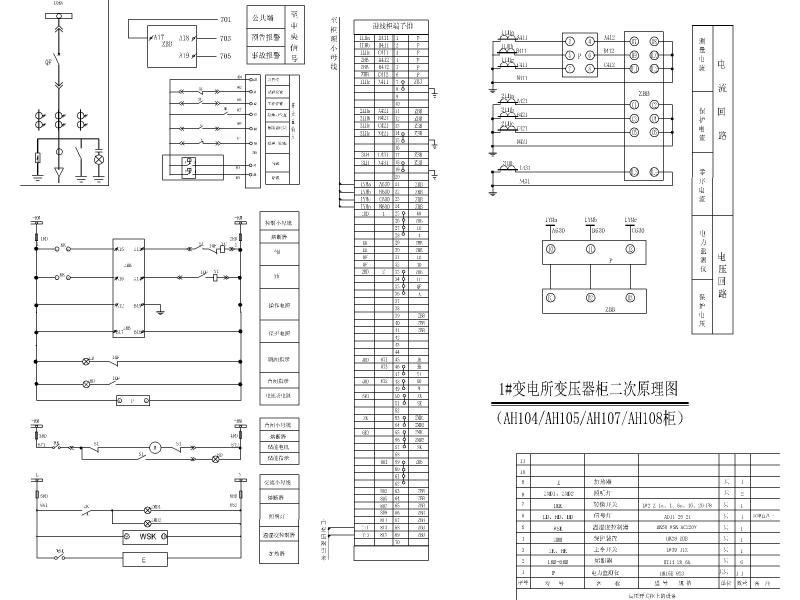

变压器柜二次原理图

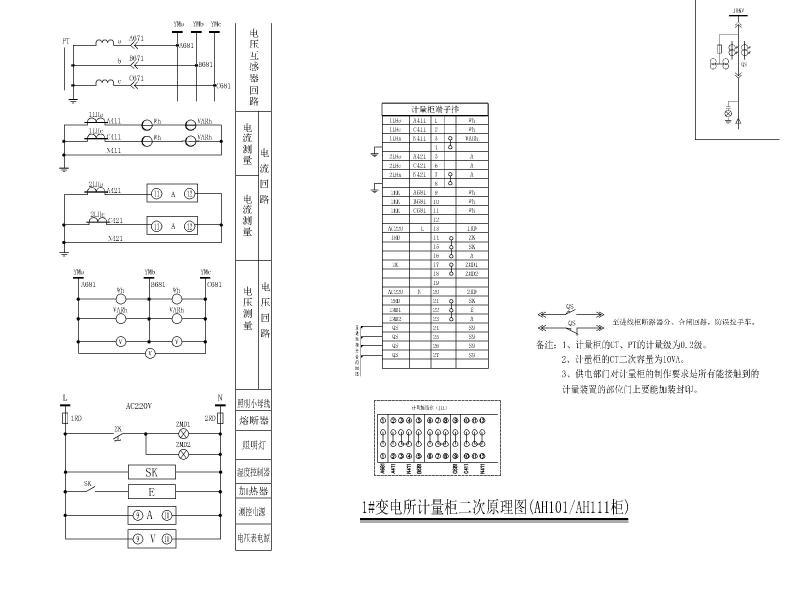

计量柜二次原理图

直流屏二次原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 变电所二次图纸 - 1
    变电所二次图纸 - 1
  • 变电所二次图纸 - 2
    变电所二次图纸 - 2
  • 变电所二次图纸 - 3
    变电所二次图纸 - 3
  • 变电所二次图纸 - 4
    变电所二次图纸 - 4
  • 变电所二次图纸 - 5
    变电所二次图纸 - 5
  • 变电所二次图纸 - 6
    变电所二次图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
