2x85m多样式斜拉桥初步设计cad图纸,矮塔,单双索面,斜索竖琴型布置

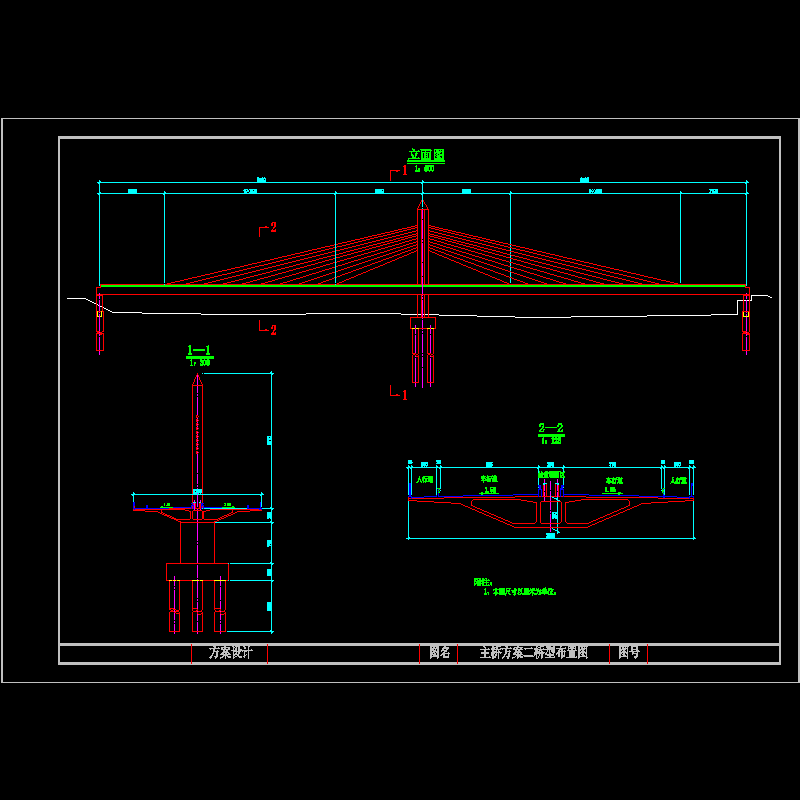

方案介绍:    方案一:两跨单索面斜拉桥,跨度为85 85米。    主梁采用单箱三室截面,梁高2.0m。主塔截面采用“H”形截面混凝土塔柱。斜索竖琴型布置,索倾角均为30°,墩柱采用纵向4 米,横向6米的椭圆截面。    方案二:两跨单索面部分斜拉桥,跨度为85 85米。    主梁采用单箱三室截面,梁高2.5米。斜索采用扇形布置,梁上间距5米。上塔柱采用纵向3.0米,横向1.7米的矩形截面。部分斜拉桥的斜索在塔柱上的锚固区较矮,从景观上考虑,上塔柱高度定为27.3米,锚固区以上仅起装饰作用。墩柱采用纵向3米,横向6米的椭圆截面。    方案三:两跨双索面斜拉桥,跨度为85 85米。    主梁采用边主梁,梁高2.0m。斜索采用竖琴布置,索倾角均为30°,在梁上间距8m。塔柱采用 “门”形砼塔柱,塔柱顶部设一道横梁。墩柱为两根直径4.4m的圆柱。    方案四:两跨单索面斜拉桥,跨度为65 105米。北侧跨度105m,南侧跨度65m。    主梁采用单箱三室截面,梁高为2.0米,索在梁上间距南侧为4.7米,北侧为7.5米;主塔截面采用“H”形砼塔柱,墩柱采用纵向4米,横向6米的椭圆截面。   ......   技术指标:    1)道路等级:二级公路,城市主干道Ⅱ    2)设计行车速度:40km/h    3)设计荷载等级:城-A级,人群荷载按《城市桥梁设计荷载标准》计算    4)设计洪水频率:50年一遇    5)桥面宽度:    人行道:净宽2.0米(每侧)    行车道:15.5米(双幅),15.0米(单幅设中间双黄线)    匝道:7.0米(净宽)    护栏:0.25米 ,共包含CAD设计图23张。

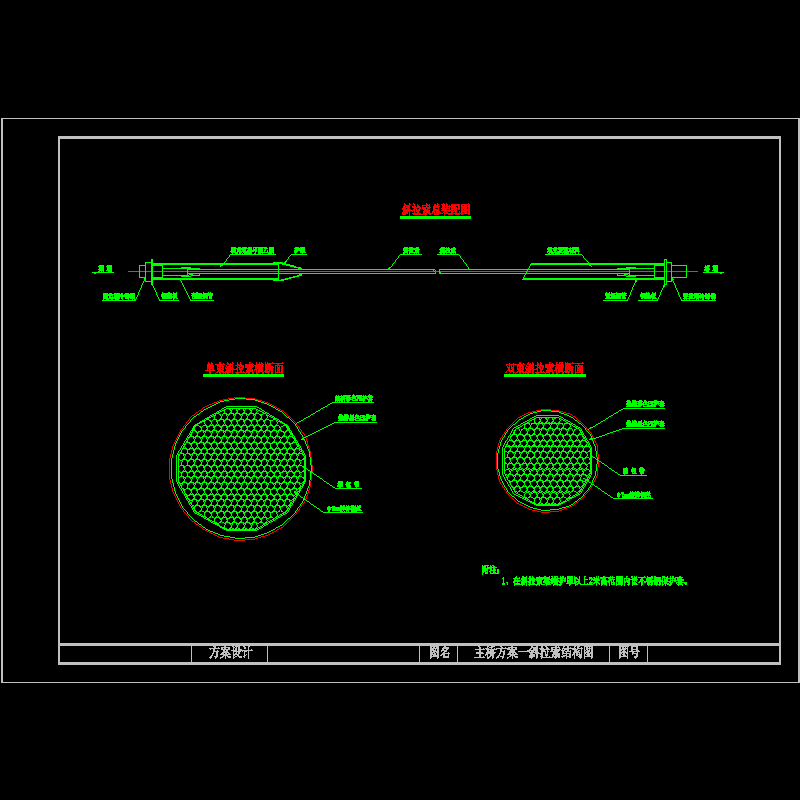

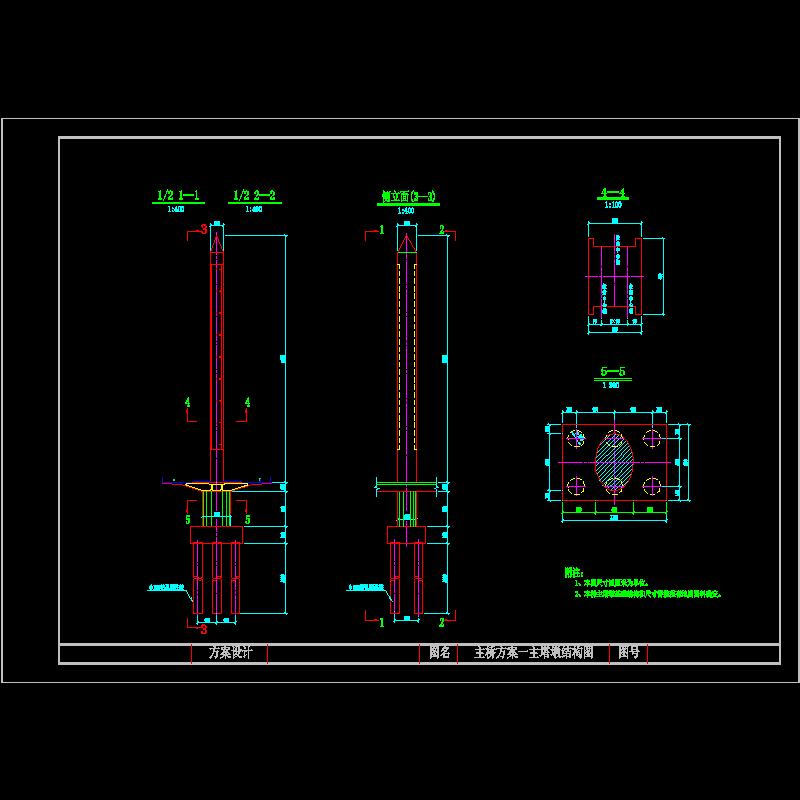

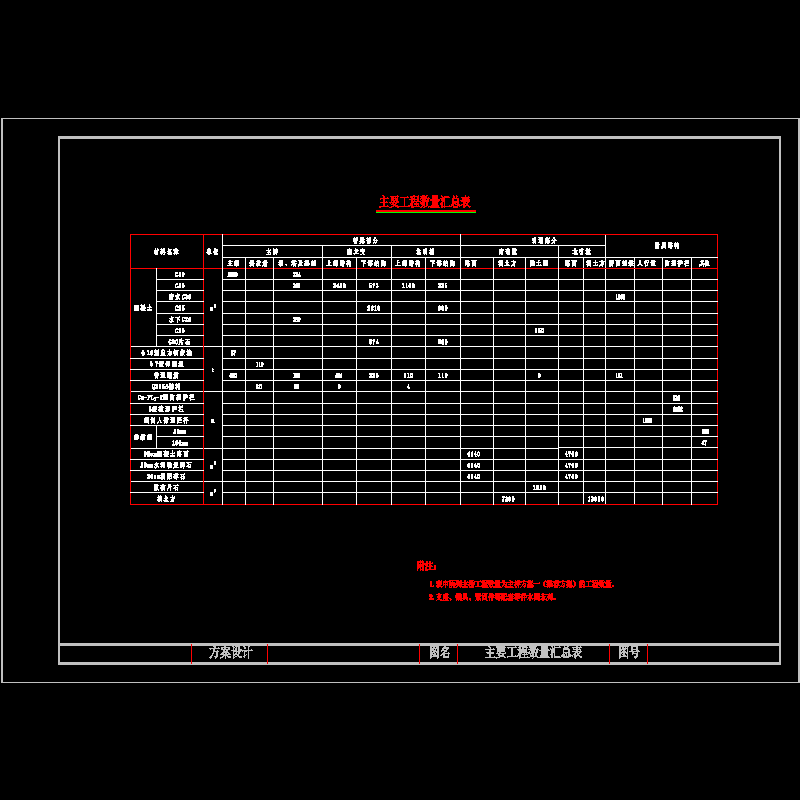

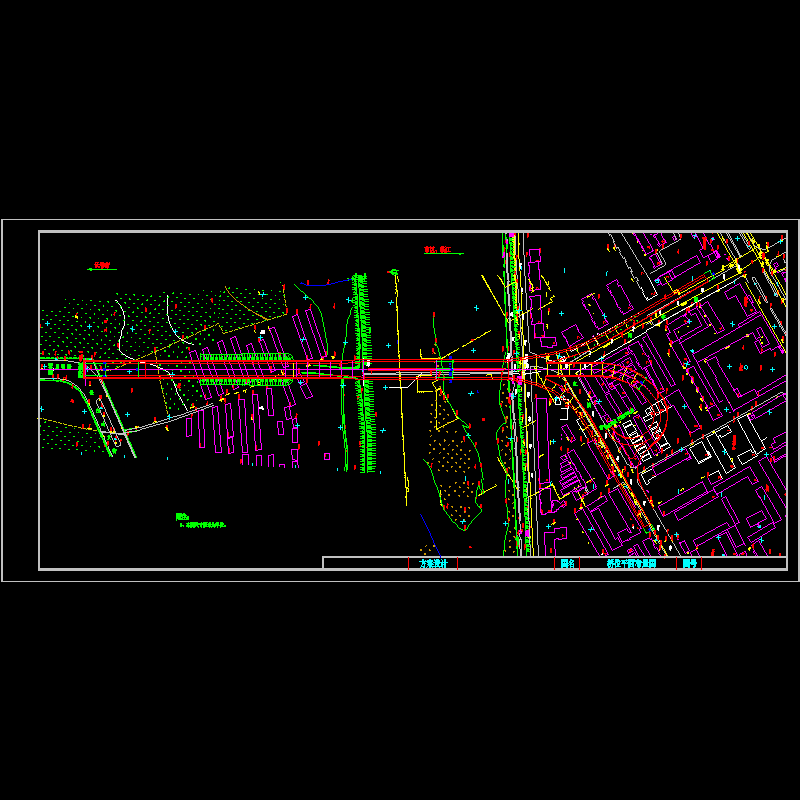

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 001.dwg
    001.dwg
  • 003.dwg
    003.dwg
  • 006.dwg
    006.dwg
  • 008.dwg
    008.dwg
  • 009.dwg
    009.dwg
  • 010.dwg
    010.dwg
以上是部分截图,请下载附件后查看完整高清内容
