8层框架结构图纸书馆结构施工图纸

  • 建筑类别:文化
  • 建筑高度类型:高层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:42张
  • 设计年代:近代
该附件为 八层框架结构图书馆 结构施工图 ,该项目由主楼和连廊两部分组成,结构类型均为框架结构。该项目主楼地上九层,首层结构层高4.95m,二至五层结构层高均为4.2m,六至八层结构层高均为4.2m,九层结构层高均为4.25m;连廊地上4层,首层结构层高5.35m,二至4层结构层高均为4.2m。
主要包括CFG 桩位平面布置图、基础平面布置图、首层框架柱配筋图、二至八层框架柱配筋图、屋面层框架柱配筋图、各层板配筋图、各层顶梁平法施工图、各结构详图、楼梯结构图、连廊结构图等。CAD格式,42张图纸。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

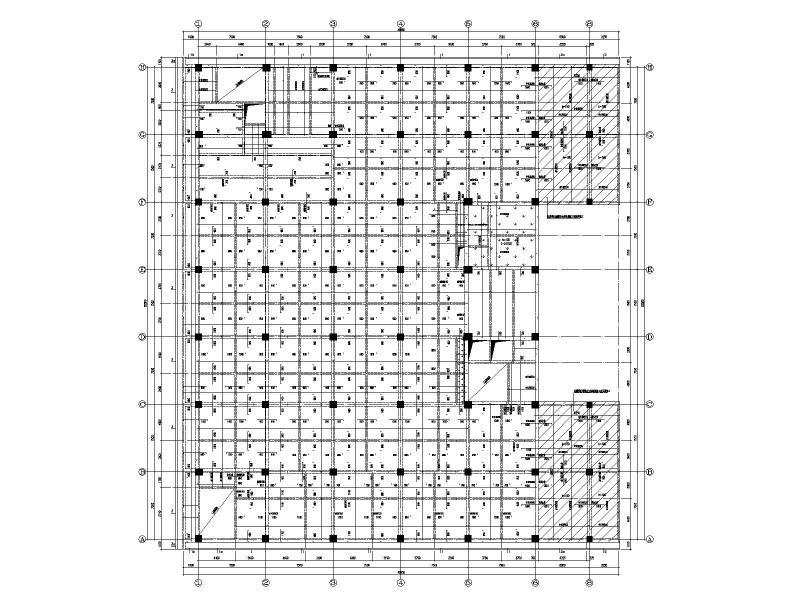

  • 框架结构施工图纸 - 1
    框架结构施工图纸 - 1
  • 框架结构施工图纸 - 2
    框架结构施工图纸 - 2
  • 框架结构施工图纸 - 3
    框架结构施工图纸 - 3
  • 框架结构施工图纸 - 4
    框架结构施工图纸 - 4
  • 框架结构施工图纸 - 5
    框架结构施工图纸 - 5
  • 框架结构施工图纸 - 6
    框架结构施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
