高层住宅小区导轨框架式附着升降脚手架(爬架)专项施工方案

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:附着升降脚手架
  • 连接方式:扣件式
  • 脚手架计算书:附着升降脚手架
  • 编制时间:
  • 基本参数:活荷载(施工荷载):架体在工作状态下,结构施工时,按两层荷载(每层3KN/m2)计算;装修施工时,按三层荷载(每层2kN/m2)计算;架体在升降状态下,施工活荷载按每层0.5kN/m2计算。
  • 施工重点、难点:本型爬架导轨设计成桁架构造,刚度大,大大减小了导轨受力后的弯曲程度,其导向性能和传力性能得到加强。

附件详情

  • 目 录
  • 一. 编制依据------------------------------------------------------------------------- 3
  • 二. 项目概要及导轨框架式爬架简介------------------------------------------- 3
  • (一) 项目概要----------------------------------------------------------------3
  • (二) 导轨框架式爬架简介-------------------------------------------------3
  • (三) 导轨框架式爬架结构特点-------------------------------------------6
  • (四) 导轨框架式爬架主要技术指标-------------------------------------7
  • 三. 施工组织策划--------------------------------------------------------------------8
  • (一) 技术准备----------------------------------------------------------------8
  • (二) 施工组织领导机构----------------------------------------------------9
  • (三) 施工队伍配备----------------------------------------------------------10
  • (四) 材料机具计划及要求-------------------------------------------------10
  • 四. 方案设计--------------------------------------------------------------------------11
  • (一) 导轨框架式爬架平面布置和搭设方案----------------------------11
  • (二) 爬架防护标准--------------------------------------------------------- 12
  • (三) 料台设置要点-------------------------------------------------------- -13
  • (四) 爬架人行梯步方案----------------------------------------------------13
  • (五) 爬架预埋件设置-------------------------------------------------------13
  • (六) 爬架搭设与安装步骤-------------------------------------------------14
  • (七) 爬架与施工电梯的协调----------------------------------------------15
  • (八) 结构内收(小采光井)部位的防护措施-------------------------15
  • 五. 施工方法--------------------------------------------------------------------------16
  • (一) 施工工艺流程图-------------------------------------------------------16
  • (二) 与施工进度及装修工序配合--------------------------------------- 16
  • 六. 质量保证措施--------------------------------------------------------------------17
  • 七. 安全保证措施--------------------------------------------------------------------17
  • (一) 安全保证体系----------------------------------------------------------17
  • (二) 安全防护措施要点----------------------------------------------------18
  • (三) 防护消防措施----------------------------------------------------------19
  • (四) 防雷雨台风措施-------------------------------------------------------19
  • 八. 管理制度--------------------------------------------------------------------------19
  • (一) 安全检查制度----------------------------------------------------------19
  • (二) 维护保养制度----------------------------------------------------------20
  • (三) 爬架使用管理制度----------------------------------------------------21
  • (四) 爬架升降检查记录表-------------------------------------------------22
  • 九. 管理人员和施工人员计划表--------------------------------------------------22
  • 十. 材料计划--------------------------------------------------------------------------23
  • (一) 爬架和动力系统材料计划-------------------------------------------23
  • (二) 支架和防护用品材料计划-------------------------------------------25
  • 十一 相关文件及附图--------------------------------------------------------------27
  • 十二 施工安全事故应急救援预案------------------------------------------------27

附件详情

某住宅小区高层 建筑施工 爬架方案,内附计算书及节点详图。
(二)DM—01型导轨框架式爬架简介
DM—01型导轨框架式爬架是一种用于高层建筑外脚手架施工的成套施工设备。它改变了传统外脚手架搭设到顶的施工习惯,仅用3-5层脚手架,利用爬升机构实现整体或分片升降。它由支架系统、竖向框架和水平框架系统、附着导向和卸荷系统、动力提升系统、防坠系统、施工防护系统共六部分组成。
……
1.支架系统
支架部分由φ48钢管和扣件搭设而成,架体走道宽度0.6-1.2米,平均宽度不低于0.8米,可根据具体施工要求进行调整;架体高度覆盖4.5个楼层,符合架体不超出5层楼高的国家安全标准;架体步高1.8-1.9米,立杆最大间距1.8米;
2.竖向框架和水平框架系统
3.附着导向和卸荷系统
4.动力提升系统
5.防坠系统
7. 施工防护系统
……
(三) DM-01型导轨框架式爬架结构特点
1.本型爬架导轨设计成桁架构造,刚度大,大大减小了导轨受力后的弯曲程度,其导向性能和传力性能得到加强。
2.本型爬架导轨与竖向框架形成一体,形成双桁架并联结构,使得竖向框架刚度和承力性能增强。
……
二、荷载规定和计算系数
1.荷载规定
①恒载:包括搭设架体的钢管和扣件、竖向主框架、水平支承框架、作业层脚手板、安全网、轨道以及固定于架体上的设备等传给附着支承点的全部材料、构配件、器具的自重。
②活荷载(施工荷载):架体在工作状态下,结构施工时,按两层荷载(每层3KN/m2)计算;装修施工时,按三层荷载(每层2kN/m2)计算;架体在升降状态下,施工活荷载按每层0.5kN/m2计算。
③风荷载:风压标准值按照《编制建筑施工脚手架安全技术标准的统一规定》计算确定。挡风面积按挡风材料、杆件的实际挡风面积计算。
……
字数约2万字
10月

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

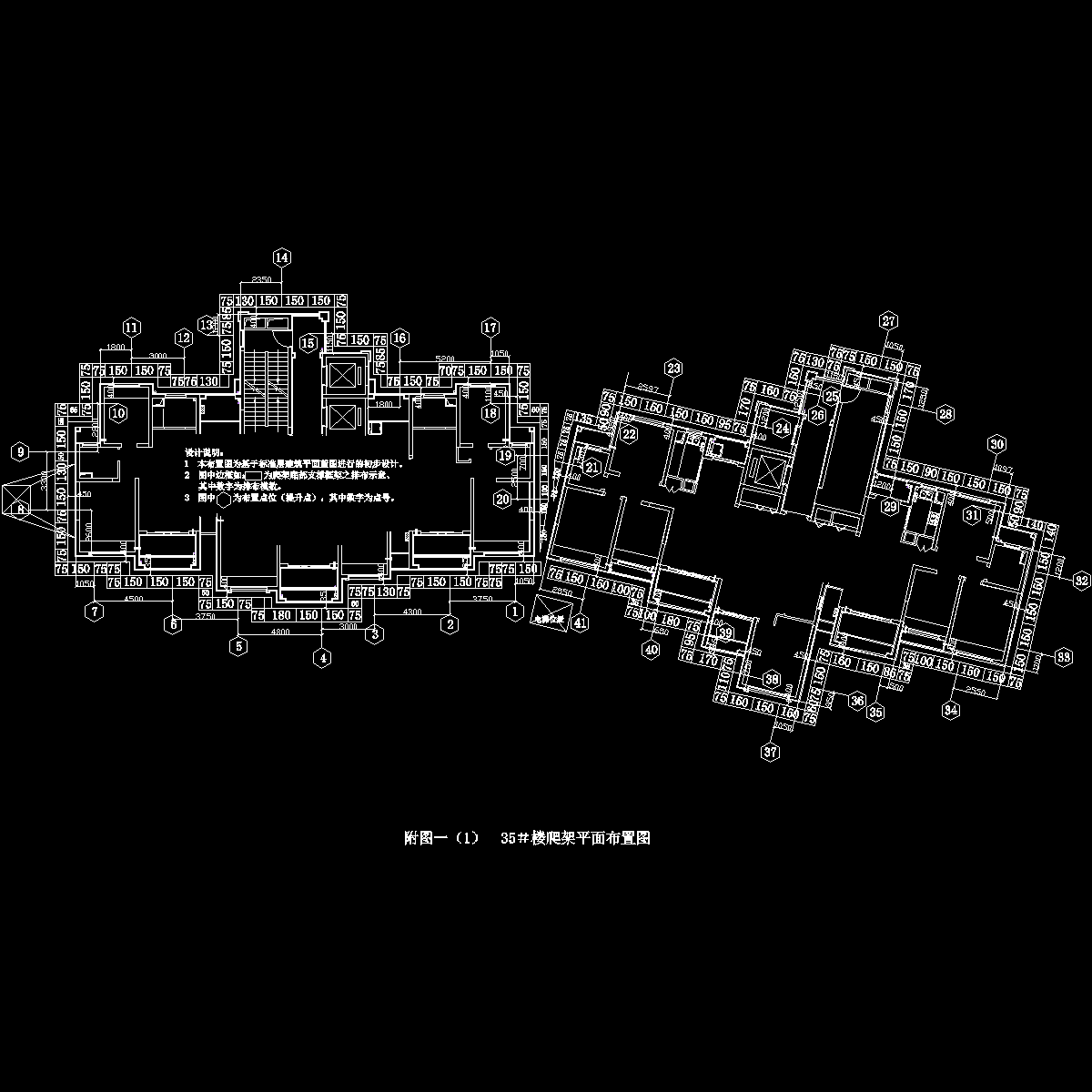

  • 35#楼.dwg
    35#楼.dwg

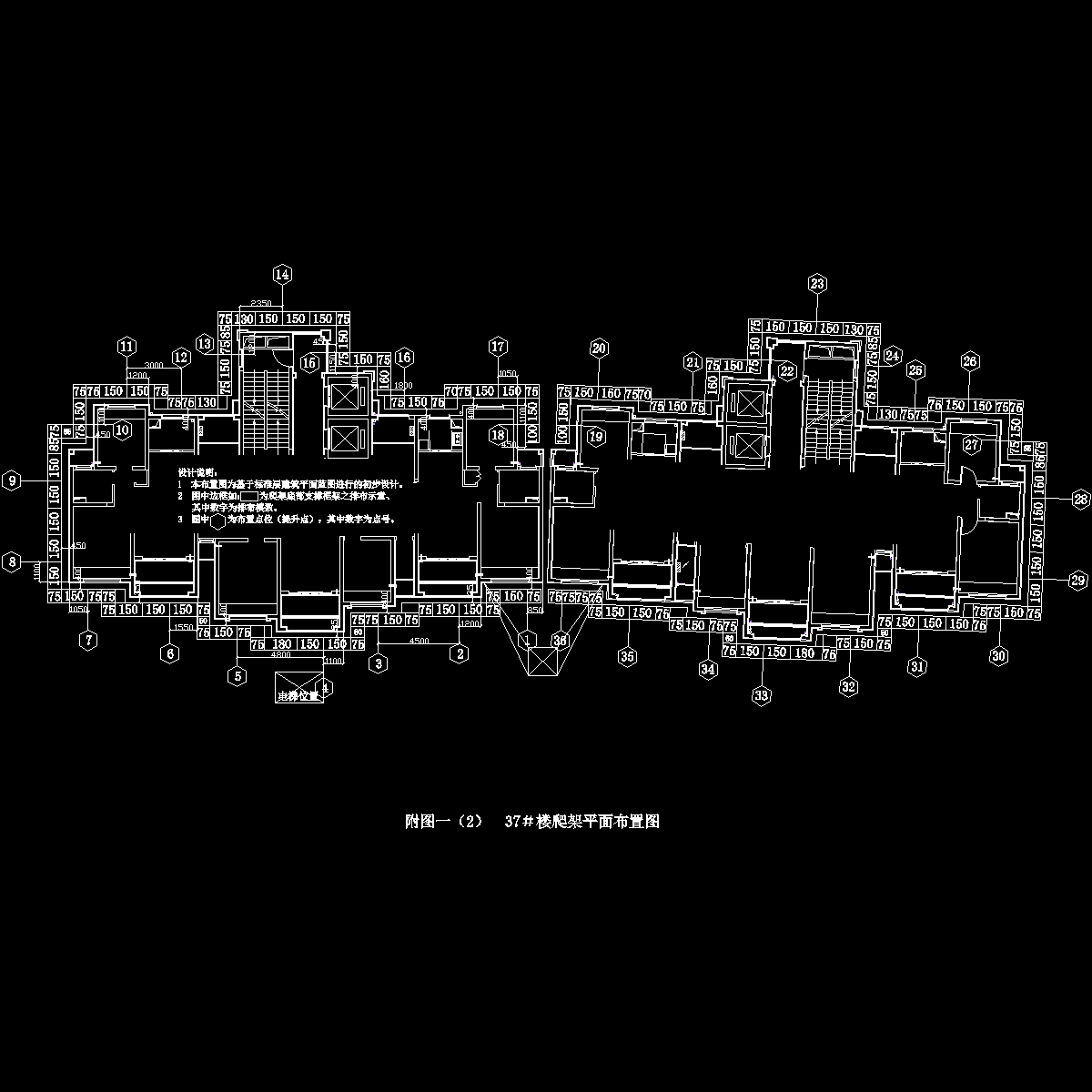

  • 37#楼.dwg
    37#楼.dwg

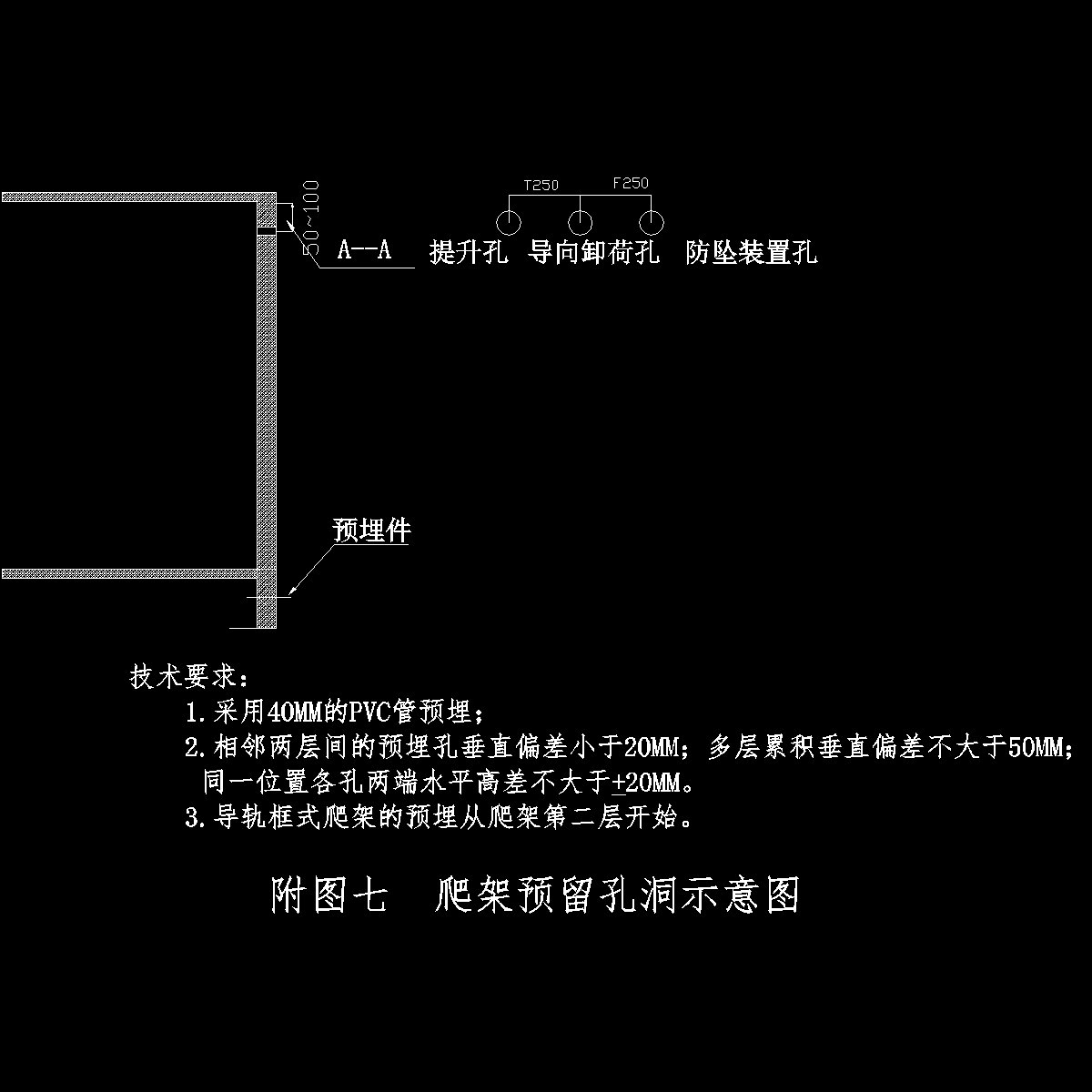

  • 附图七 爬架预留孔洞示意图.dwg
    附图七 爬架预留孔洞示意图.dwg

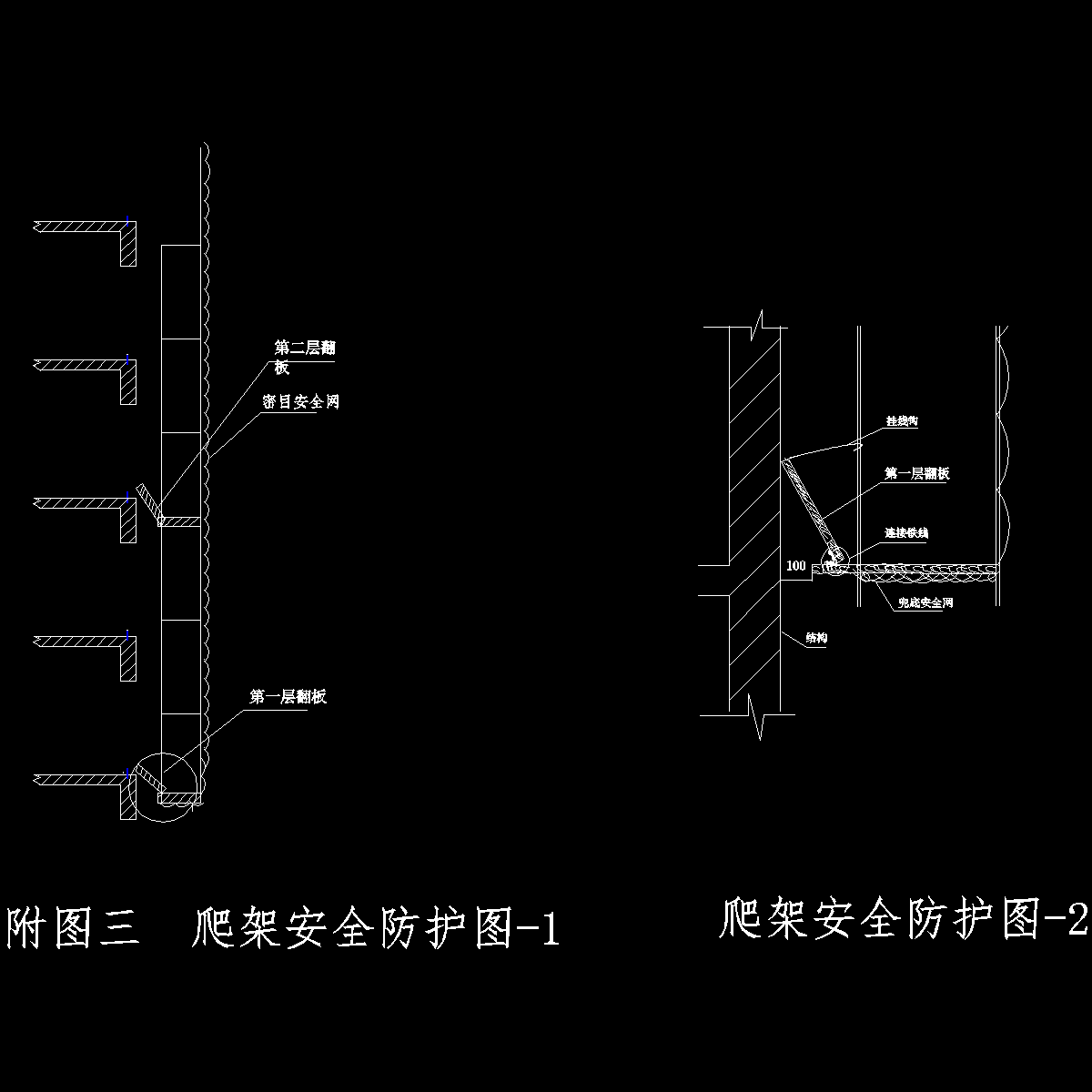

  • 附图三 爬架安全防护图-1、-2.dwg
    附图三 爬架安全防护图-1、-2.dwg

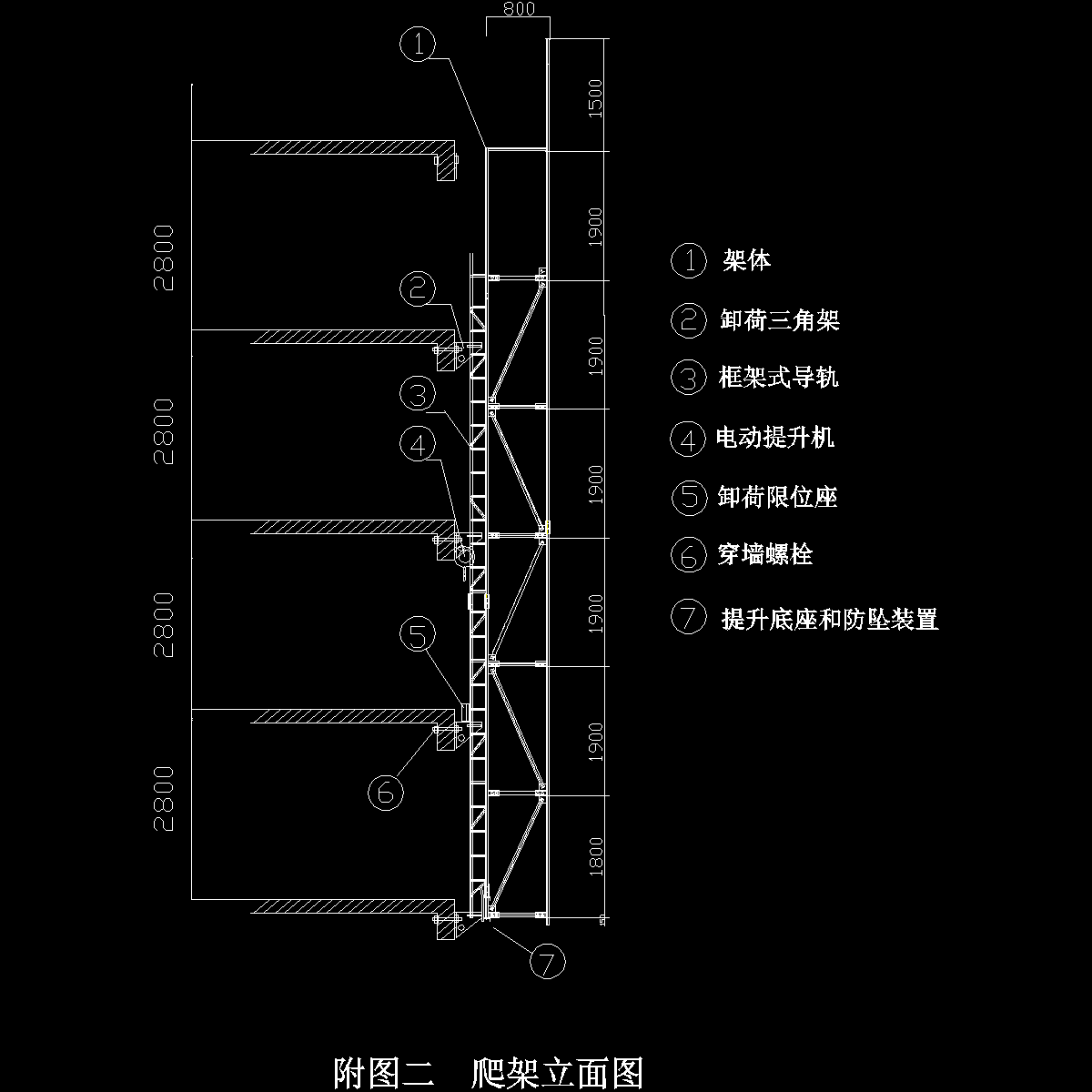

  • 附图二 爬架立面图.dwg
    附图二 爬架立面图.dwg
  • 附图五 动力系统电气原理图drawing1.dwg
    附图五 动力系统电气原理图drawing1.dwg
  • 附图六 外排剪刀撑、踢脚板搭设示意图drawing1.dwg
    附图六 外排剪刀撑、踢脚板搭设示意图drawing1.dwg
  • 附图四 导轨框架式爬架防坠装置drawing1.dwg
    附图四 导轨框架式爬架防坠装置drawing1.dwg
以上是部分截图,请下载附件后查看完整高清内容
