科技创新教育园大门电气施工图纸

  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:66.7平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:等电位联结
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:山西
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:视频监控系统,综合布线系统,其它

该附件为科技创新教育园大门 电气施工图

概况:
该项目为山西某县科技创新教育园项目设计。
本子项为大门。
建筑面积66.7平方米;
建筑建筑设计结构形式为框架剪力墙结构,设计使用年限为50年。
抗震设防类别为重点设防(乙类),抗震设防烈度7度。

设计范围:
低压配电系统;照明系统;防雷系统与安全措施;接地系统及安全措施;
综合布线系统;安全防范系统。

部分图纸摘录:

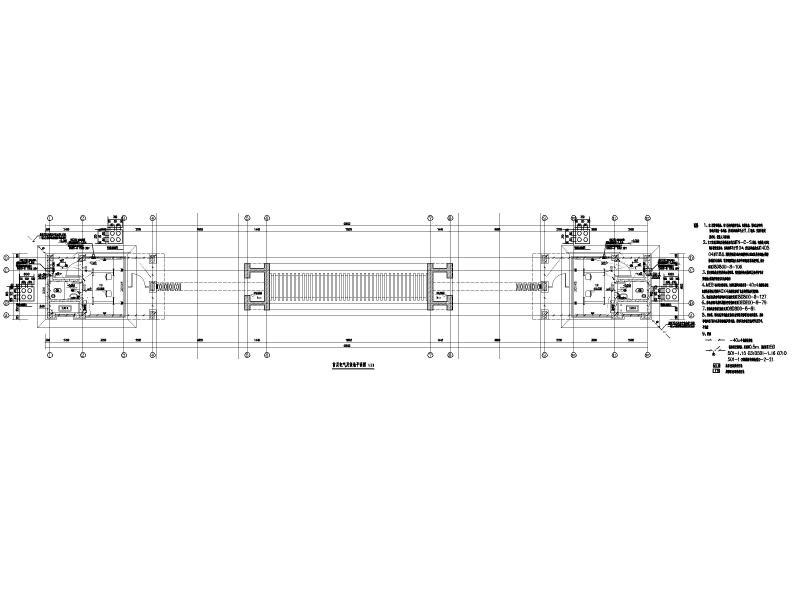

电气及接地平面图

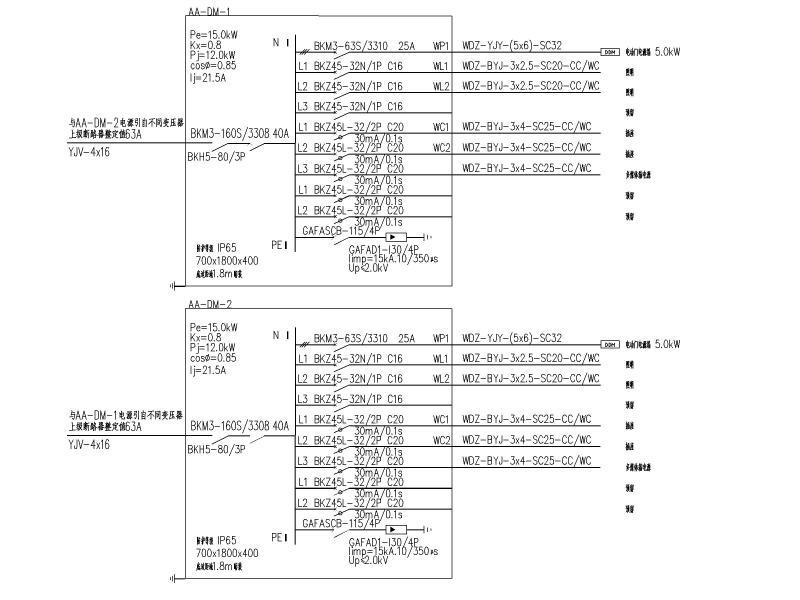

配电箱系统图

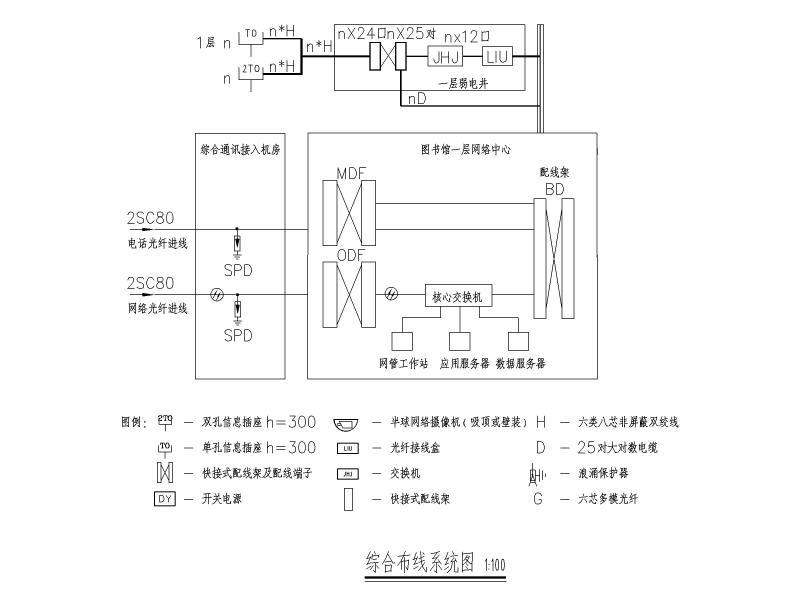

综合布线系统图

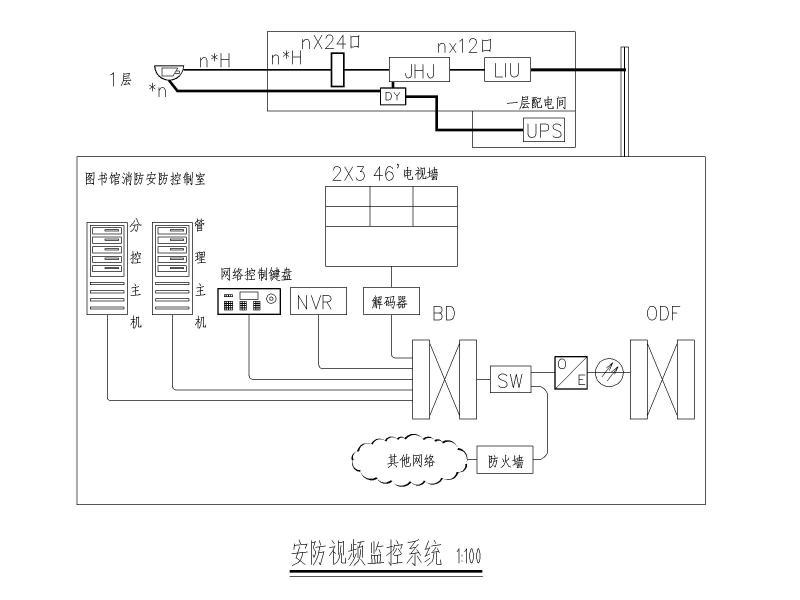

视频监控系统图

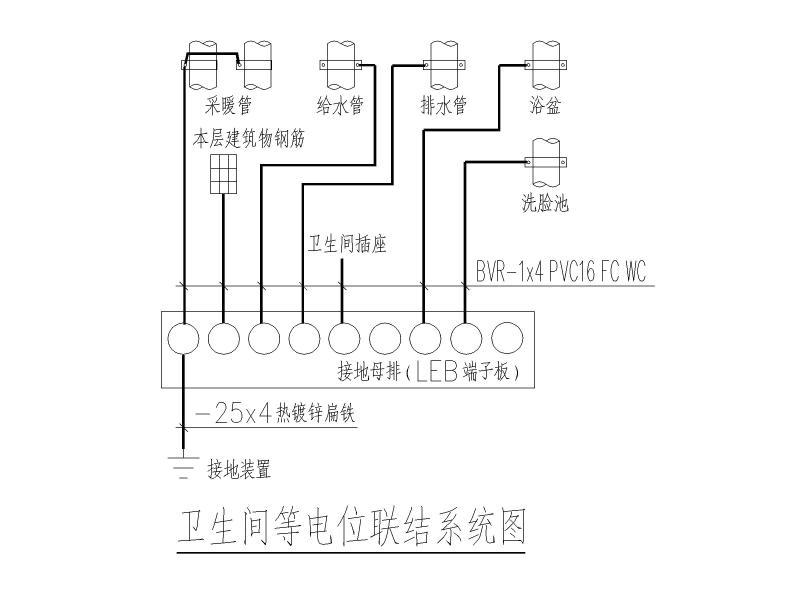

卫生间等电位联结系统图



总等电位联结系统图
