小区中心花园景观工程施工套大样图

  • 地形地貌:平地
  • 档次定位:普通住宅
  • 知名地产类型:居住区集中公园
  • 图纸设计深度 :施工图
  • 项目所在地:广东
  • 图纸设计风格:现代风格
  • 图纸设计格式:CAD2000
  • 参考图纸:30张
  • 设计年代:近代
  • 景观设施:亭廊花架, 平台栈道汀步, 座凳座椅, 景墙围墙, 驳岸挡土墙, 栏杆, 树池花坛花钵, 雕塑, 水景设计

附件详情

资料目录:园建施工总说明、标高及索引平面图、网格尺寸定位平面图、铺装平面图、入口景观区标高及索引平面图、入口景观区尺寸定位平面图、入口景观区立面图、剖面图、入口水景平立剖面图、流水景墙平立面图、流水景墙剖面图、水景区标高及索引平面图、镂空景墙大样图、亭及假山平面图等30张图纸。

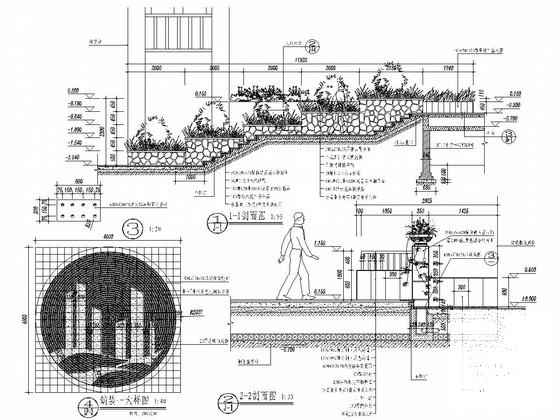

入口景观区剖面图

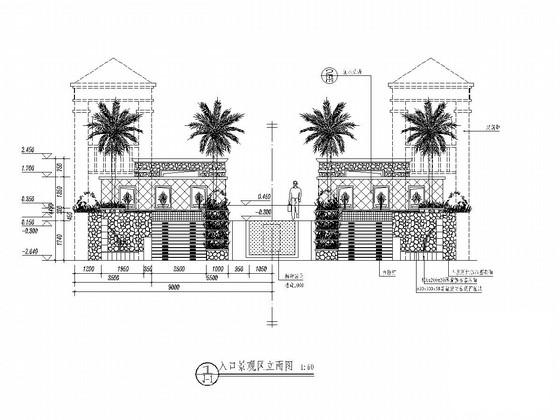

入口景观区立面图

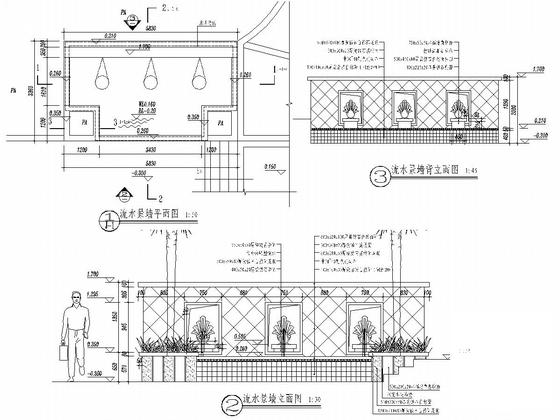

流水景墙平立面

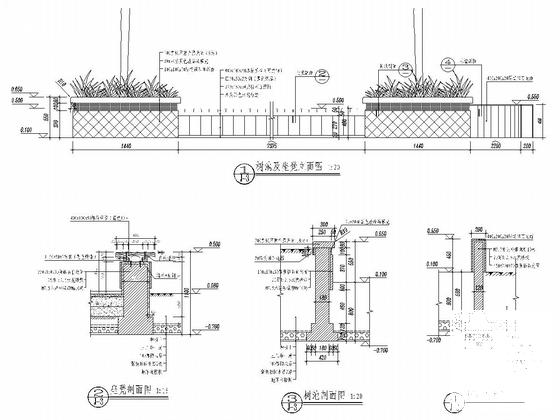

树池及坐凳大样图

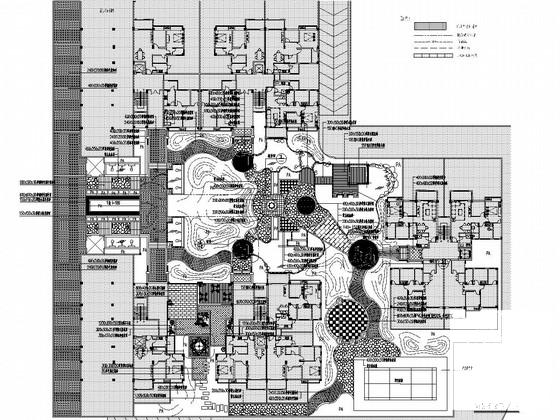

水景区标高索引平面图

四角亭立面图

亭木坐凳大样图

总缩略图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 小区景观工程 - 1
    小区景观工程 - 1
  • 小区景观工程 - 2
    小区景观工程 - 2
  • 小区景观工程 - 3
    小区景观工程 - 3
  • 小区景观工程 - 4
    小区景观工程 - 4
  • 小区景观工程 - 5
    小区景观工程 - 5
  • 小区景观工程 - 6
    小区景观工程 - 6
以上是部分截图,请下载附件后查看完整高清内容
