自来水厂送水泵房结构施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目是自来水厂工程送水泵房项目,6度设防,该资料包含:送水泵房桩基础平面图,梁板配筋图,送水泵房基础说明及大样,地下室平面及悬挑板布置图,柱 平面布置图 ,阀门井平面图,送水泵房阀门井配筋图等共计8张图。
分享投稿时间:近几年10月。

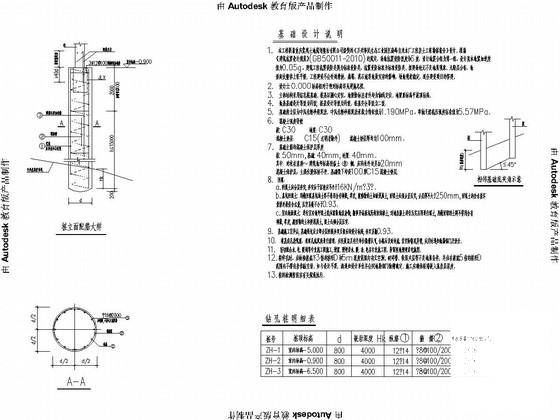

送水泵房基础说明及大样

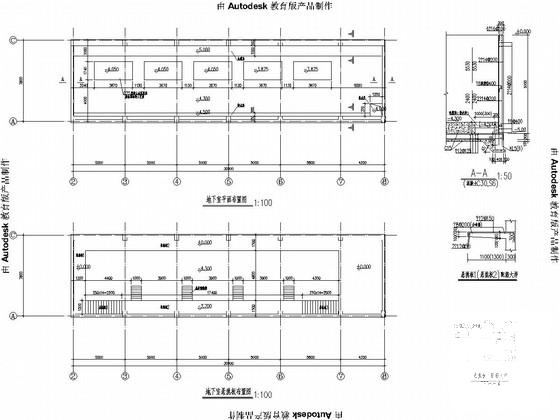

送水泵房地下室平面及悬挑板布置图

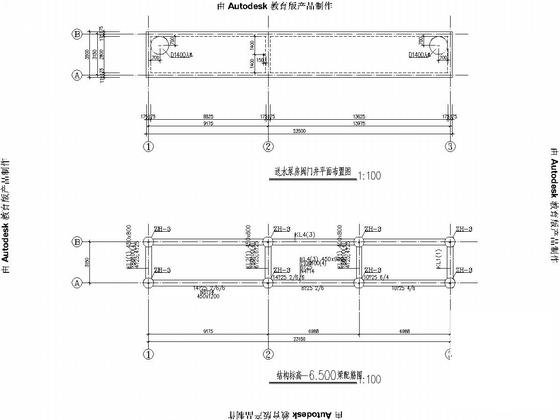

送水泵房阀门井平面布置图

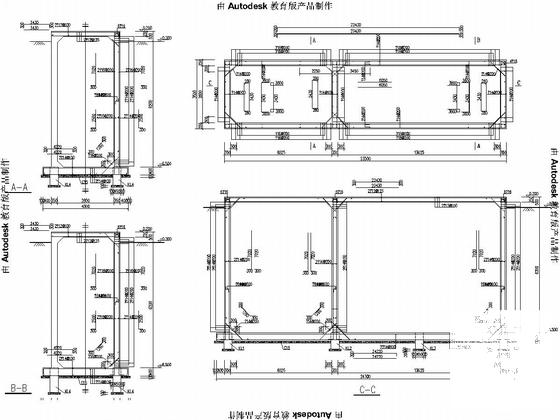

送水泵房阀门井配筋图

柱平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

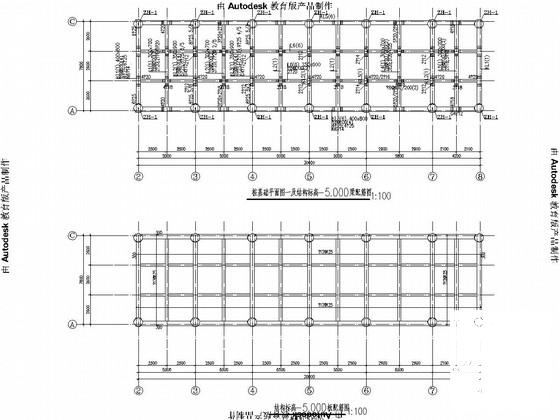

  • 自来水厂施工图纸 - 1
    自来水厂施工图纸 - 1
  • 自来水厂施工图纸 - 2
    自来水厂施工图纸 - 2
  • 自来水厂施工图纸 - 3
    自来水厂施工图纸 - 3
  • 自来水厂施工图纸 - 4
    自来水厂施工图纸 - 4
  • 自来水厂施工图纸 - 5
    自来水厂施工图纸 - 5
  • 自来水厂施工图纸 - 6
    自来水厂施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
